ЗДАНИЯ
Здание размещения вахтового персонала
![](https://cdn-ru.bitrix24.ru/b13273430/landing/456/4561589fb87b91c0594fd2405a2370a3/ZRVP_Risunok_u_5_1x_1x.jpg)
НАЗНАЧЕНИЕ И ОПИСАНИЕ

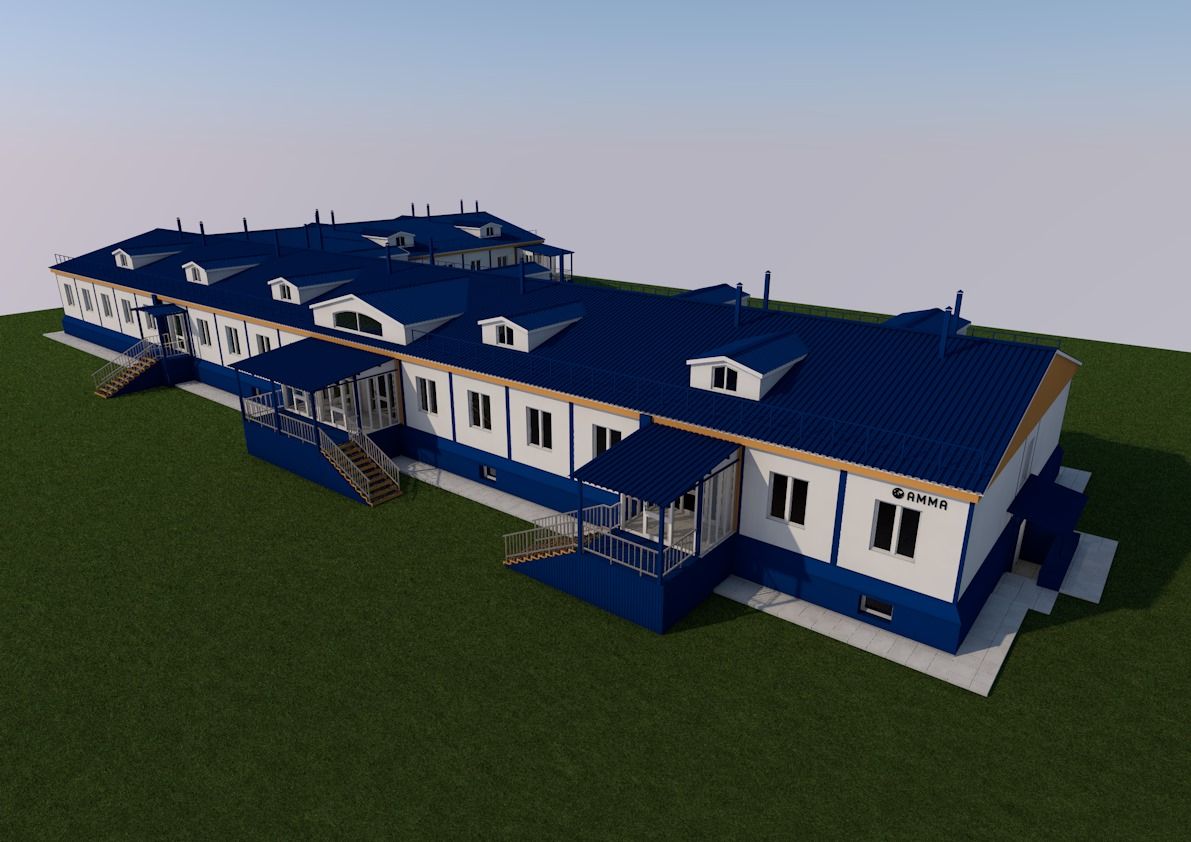

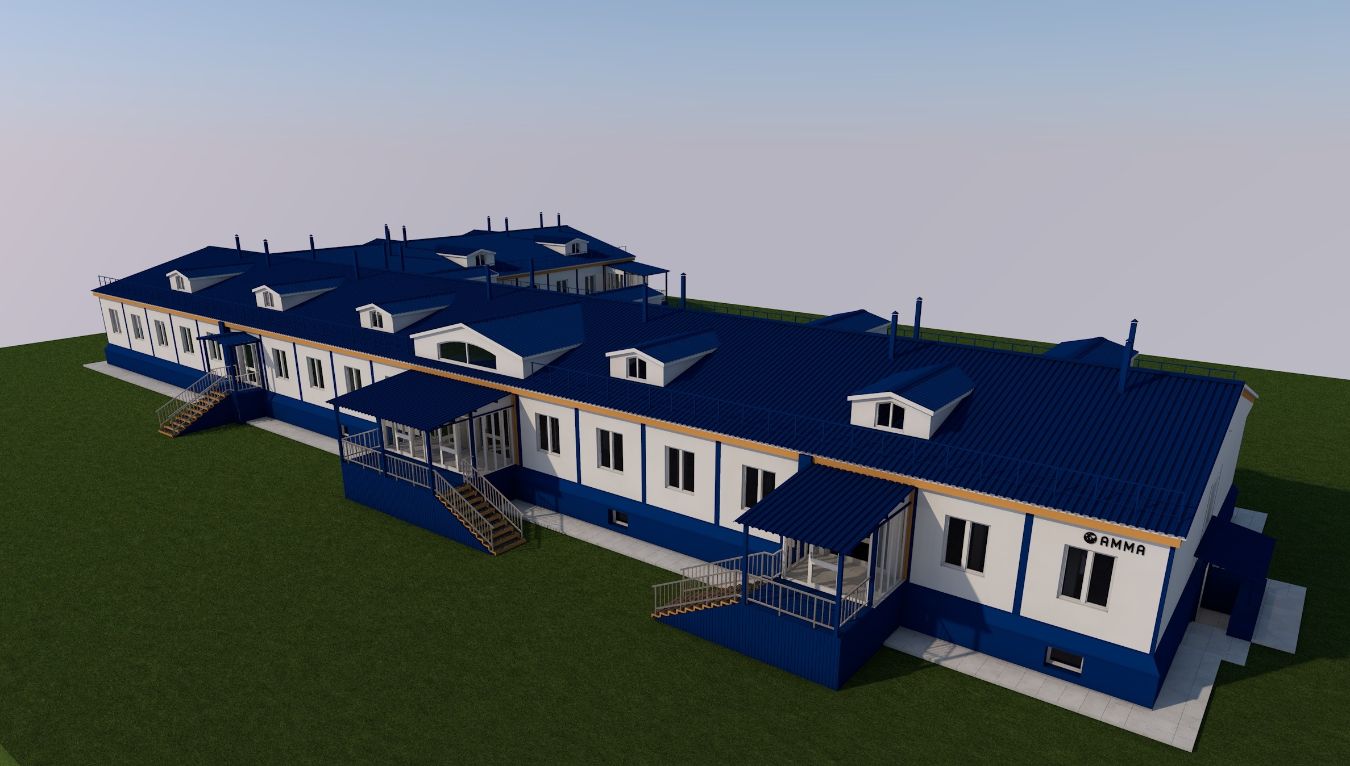

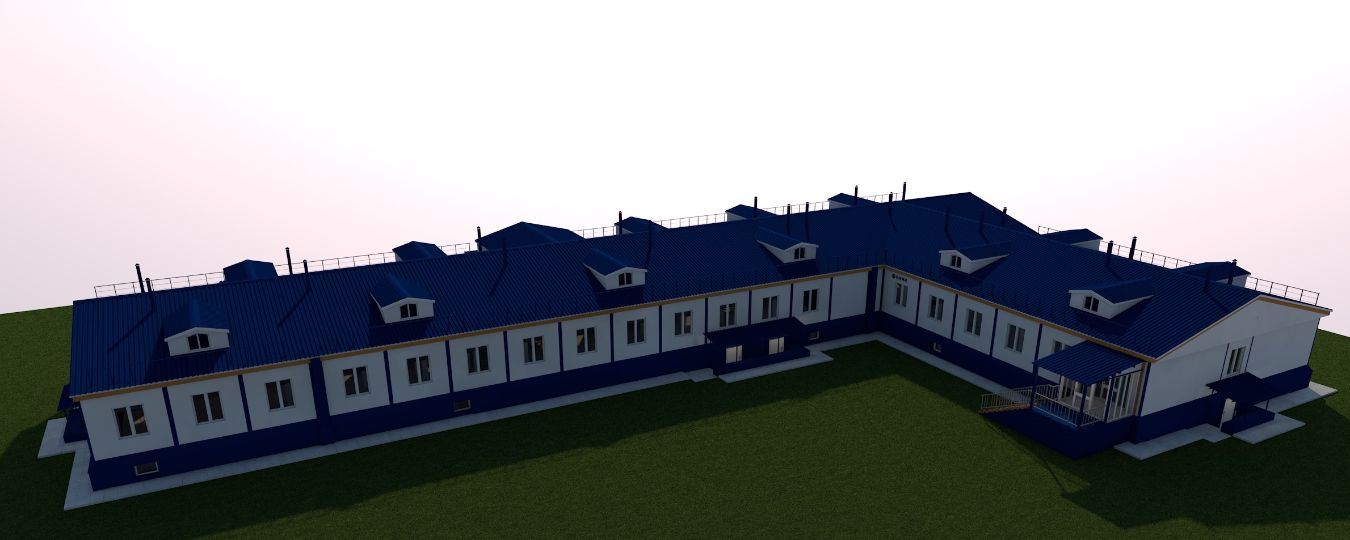

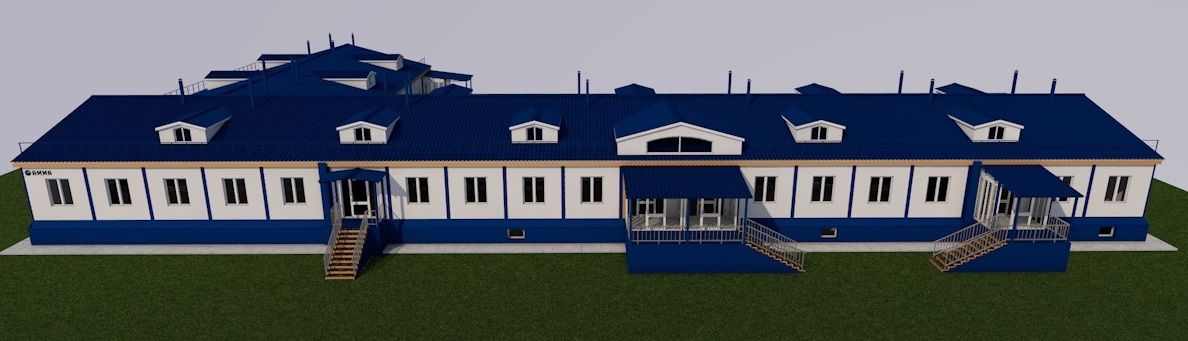

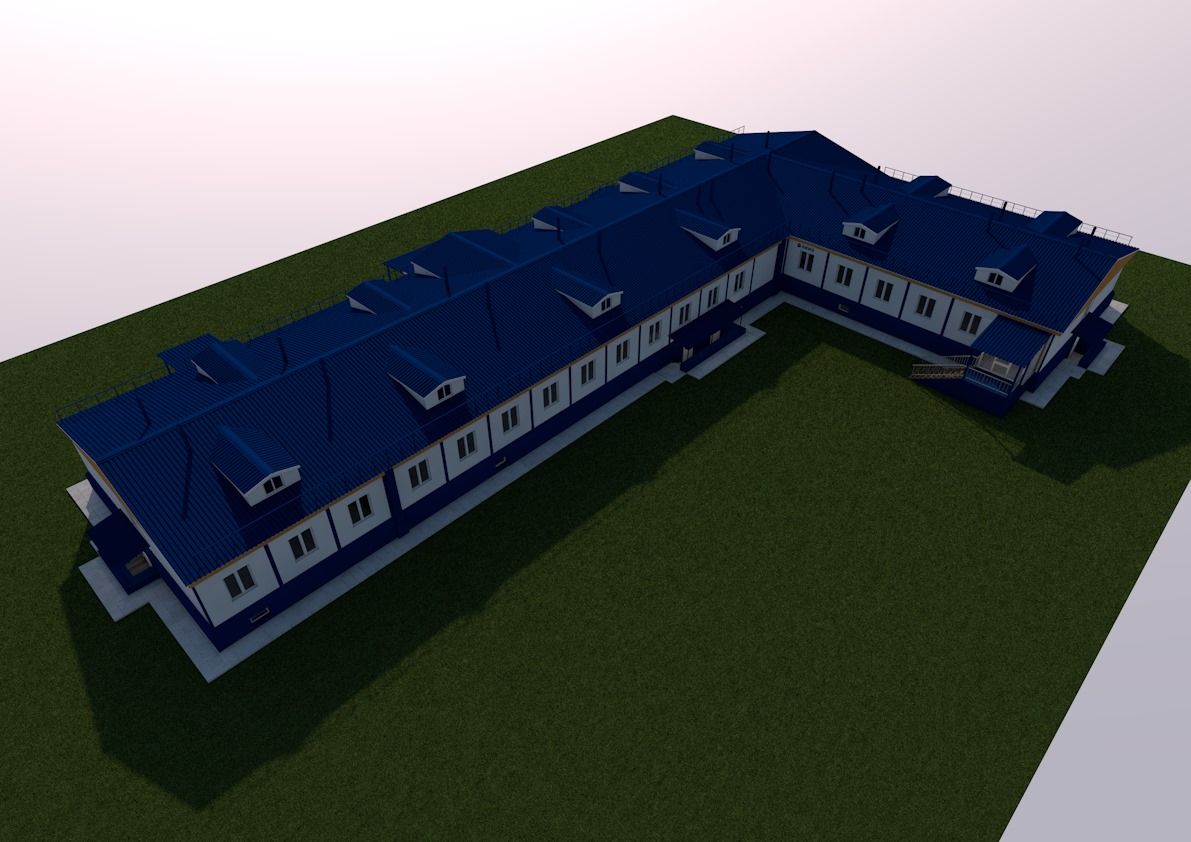

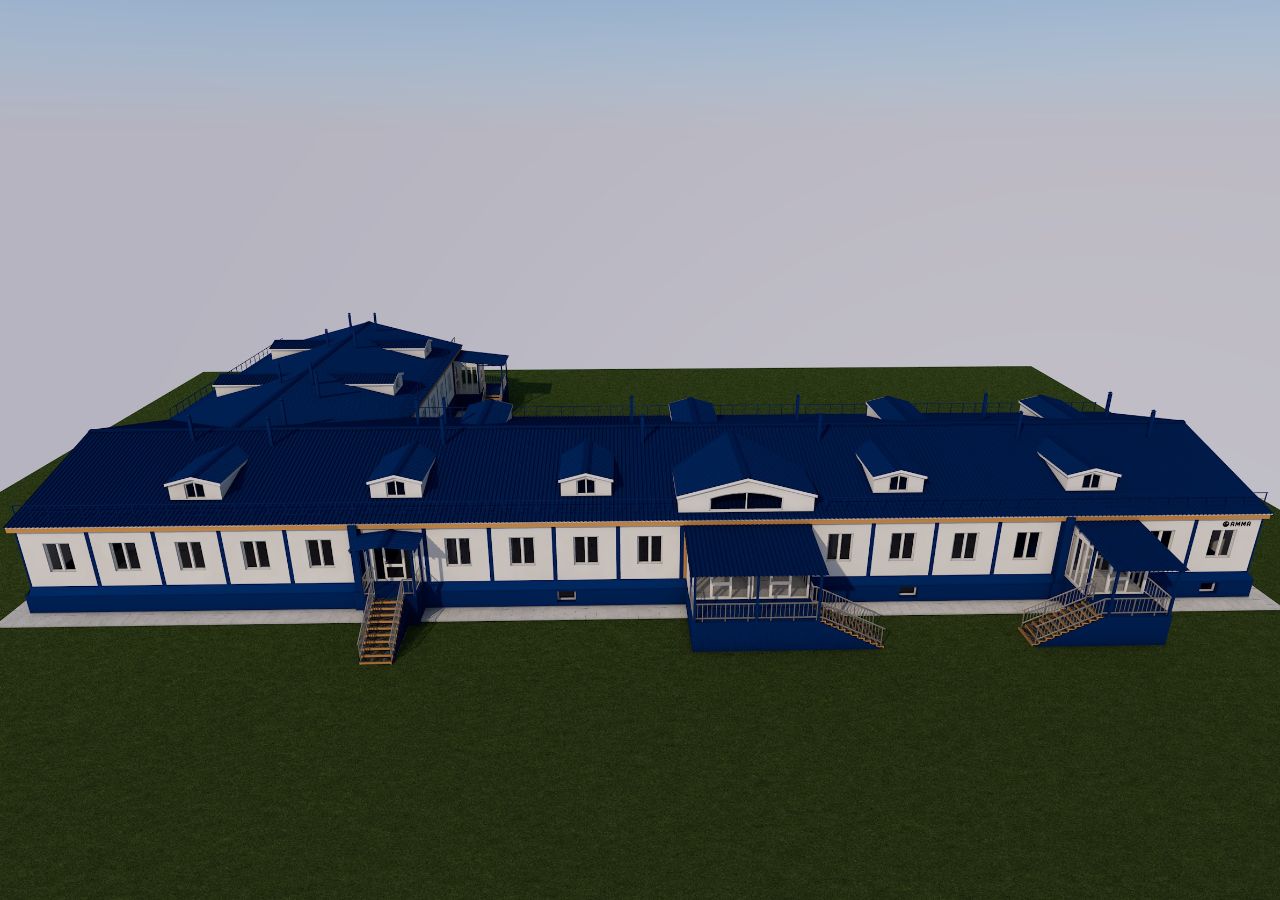

Здание представляет собой закрытую инфраструктуру, которая состоит из различных модульных зданий, расположенных на ограниченной общей территории. Подобная организация здания позволяет обеспечить комфортные условия для работы, проживания и досуга.
В здании организуются комнаты отдыха, тренажерные залы, комната приема пищи, бойлерные, помещения санитарно-бытового назначения, которые оснащаются в соответствии с СП 44.13330.2011 “Административные и бытовые здания”. Для доступа в здании предусмотрено помещение КПП, оборудованное турникетами.
Здание представляет собой несколько объединенных блок-боксов, которые состоят из металлического основания и каркаса, покрытого трехслойными сэндвич-панелями с утеплителем из негорючего, современного экологически-безопасного материала.
Металлоконструкции изготавливаются в соответствии с требованиями ГОСТ 23118-2012 «Конструкции стальные строительные» и СП 53-101-98 «Изготовление и контроль качества стальных строительных конструкций». Несущие конструкции и трубопроводы подвергаются антикоррозионной обработке.
Здание изготавливается по индивидуальному заданию Заказчика. Цветовые решения внешней и внутренней отделки согласуются Заказчиком. Если проектная отделка не выдерживает перевозки, то отделочные работы производятся на месте строительства.
Компания ООО НПП «АММА» осуществляет перевозку блоков автомобильным, железнодорожным, водным и воздушным транспортом. Также при необходимости модульное здание можно легко отключить от коммуникаций и перевезти на другое место.
преимущества
Основные преимущества:
- широкое климатическое применение;
- безопасность и удобство быта сотрудников;
- вся необходимая жилая, административная и вспомогательная инфраструктура;
- эстетический внешний вид модульных зданий;
- полная заводская готовность — можно немедленно приступать к эксплуатации изделия;
- неограниченное количество циклов монтажа/демонтажа;
- высокое качество продукции;
- применение только современных, экологически-безопасных материалов для изготовления блоков;
- удобство перевозки;
- доступная стоимость.
ОБЪЕМ ПОСТАВКИ
В объем поставки здания размещения вахтового персонала ООО НПП ”АММА” входит:
- здание полной заводской готовности с системами отопления, вентиляции, освещения, заземления, приборами КИПиА, средствами малой механизации;
- входные группы и расходные материалы для монтажа;
- комплект запасных частей и материалов на гарантийный период;
- техническая документация (Паспорт, Эксплуатационная документация).
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ
Отопление и вентиляция выполняется в соответствии с нормами на проектирование санитарно-технических устройств СП 60.13330.2012 «Отопление, вентиляция и кондиционирование», ВНТП 01/87/04-84 “Объекты газовой и нефтяной промышленности, выполненные с применением блочных и блочно-комплектных устройств.
Система отопления в здании размещения вахтового персонала предусмотрена с помощью установки электрически обогревателей, с автоматическим регулирование температуры отдающей поверхности нагревательного элемента. Система отопления рассчитана с учетом теплопотерь и тепла, уносимого вытяжной вентиляцией, не восполняемого нагретым приточным воздухом. Электронагреватели приняты в общепромышленном исполнении.
Система вентиляции принята приточно-вытяжная. Приток воздуха естественный через открываемые фрамуги и форточки. Вытяжка механическая- через осевые вентиляторы с установкой обратного клапана, для предотвращения попадания холодного воздуха в помещение. В форточках и наружных решетках вентиляторах предусмотрены москитные сетки, для предотвращения попадания насекомых. Для поддержания оптимальной температуры в летнее время возможна установка системы кондиционирования воздуха.
Электроснабжение выполняется по I категории надежности.Напряжение сети 380/220В.
Питание потребителей электроэнергией осуществляется от шкафа ВРУ, установленного внутри здания.
Силовые и осветительные сети выполняются кабелем марки ВВГнг(А)-LS, проложенным в кабель-каналах. Сеть аварийного освещения выполнена кабелем марки ВВГнг(А)-FRLS, проложенным в кабель-каналах
Выбор электропроводки предусмотрен согласно ГОСТ Р 50571.5.52-2011 «Электропроводки» и ПУЭ седьмого издания, раздела 7, главы 7.1.
Электроосвещение плавучей насосной станции предусмотрено в соответствии с СП 52.13330.2011 «Естественное и искусственное освещение».
Выбор светильников произведен в соответствии с характеристикой среды и назначением помещения. Управление освещением осуществляется выключателями, установленными около входа в помещения.
Предусмотрены следующие виды освещения:
- рабочее;
- наружное;
- аварийное.
Электропроводка распределительной и групповой сети станции выполнена по системе TN-S.
В целях электробезопасности предусмотрено защитное зануление открытых проводящих частей с помощью специальных проводников, присоединенных отдельным зажимом к РЕ проводникам.
Защитное заземление электропотребителей предусмотрено специальной дополнительной жилой (защитный проводник РЕ).
Предусмотрен внутренний контур заземления из стальной полосы 40х4 мм, проложенной по стенам.
![](https://cdn-ru.bitrix24.ru/b13273430/landing/c75/c75d68296989e23cee8491379e898dda/image_1x_1x.jpg)
Погрузка здания размещения вахтового персонала на транспортное средство должно производиться крановыми средствами соответствующей грузоподъемности, снабженными траверсами и чалочными устройствами.
Подъем блоков здания размещения вахтового персонала разрешается только за предусмотренные для этого элементы.
Подъем блоков здания размещения вахтового персонала другими способами запрещается.
Крепление блоков здания размещения вахтового персонала к транспортным средствам должно производиться по техническим условиям погрузки и крепления грузов для каждого вида транспорта.
Габаритные размеры блоков здания размещения вахтового персонала соответствуют требованиям габаритов погрузки «Техническим условиям погрузки и крепления груза» МПС России.
АММА гарантирует соответствие здания размещения вахтового персонала технической документации при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации — 12 (двенадцать) месяцев с даты установки или 18 месяцев с даты поставки в зависимости от того, который срок наступит раньше.
Гарантийные сроки примененных в здании размещения вахтового персонала комплектующих изделий установлены заводами-изготовителями этих изделий, которые несут ответственность за их качество.
Гарантийный срок может быть согласован с Заказчиком.
