ПОЖАРОТУШЕНИЕ

НАСОСНАЯ СТАНЦИЯ ПОЖАРОТУШЕНИЯ НС-АММА

Насосные станции НС-АММА представляют собой комплектные блочно-модульные здания, укомплектованные установками водяного (пенного) пожаротушения.

ОПИСАНИЕ

Насосная станция пожаротушения НС-АММА – обязательный элемент противопожарной безопасности любого современного объекта, от надежности и стабильной работы которой напрямую зависит жизнь людей в момент чрезвычайной ситуации. Обычно пожарные насосы всегда простаивают, поэтому основным критерием при выборе противопожарной насосной станции является гарантированное обеспечение запуска насосов после длительного простоя.

Насосная станция пожаротушения НС-АММА входит в состав одной из нижеследующих систем пожаротушения:

  • Система пенного пожаротушения. Она используется преимущественно в нефтехимической и химической областях промышленности, при возгорании горючих и легковоспламеняющихся жидкостей.
  • Система водяного пожаротушения. Данная система применяется главным образом при ликвидации пожаров на всевозможных объектах поверхностным способом. Основным преимуществом данной системы является полная безвредность и безопасность для здоровья человека.

В зависимости от модификации, насосная станция может применяться в спринклерных и дренчерных системах водяного и пенного пожаротушения, а также в системах с гидрантами.

Среди объектов, защищаемых насосными станциями, могут быть:

  • жилые здания различной этажности;
  • производственные объекты нефтяной и газовой промышленности;
  • магазины;
  • производственные и складские помещения;
  • объекты культурно-социального назначения и т.п.

Стандартная модификация включает в себя:

  • Блок-бокс полной заводской готовности;
  • Два или более основных пожарных насосов с комплектом арматуры и аппаратуры согласно требованиям НПБ;
  • Жокей-насос;
  • Шкаф управления, соединенный с насосами и аппаратурой;
  • Задвижки с концевыми выключателями;
  • Защита от замыкания основного насоса;
  • Термисторная защита основного насоса;
  • Система проверки давления на выходе из станции (реле давления в комплекте);
  • Комплект эксплуатационной и разрешительной документации.

Дополнительные опции шкафа управления:

  • автоматическое включение электропривода запорной арматуры со световой индикацией «задвижка открыта» и «задвижка неисправна» (общее количество электроприводов – до четырех);
  • автоматический контроль аварийного уровня воды в резервуаре и/или в дренажном приямке (до 3-х реле уровня) и выдачу предупредительных сигналов.

НАСОСНАЯ СТАНЦИЯ ПОЖАРОТУШЕНИЯ НС-АММА

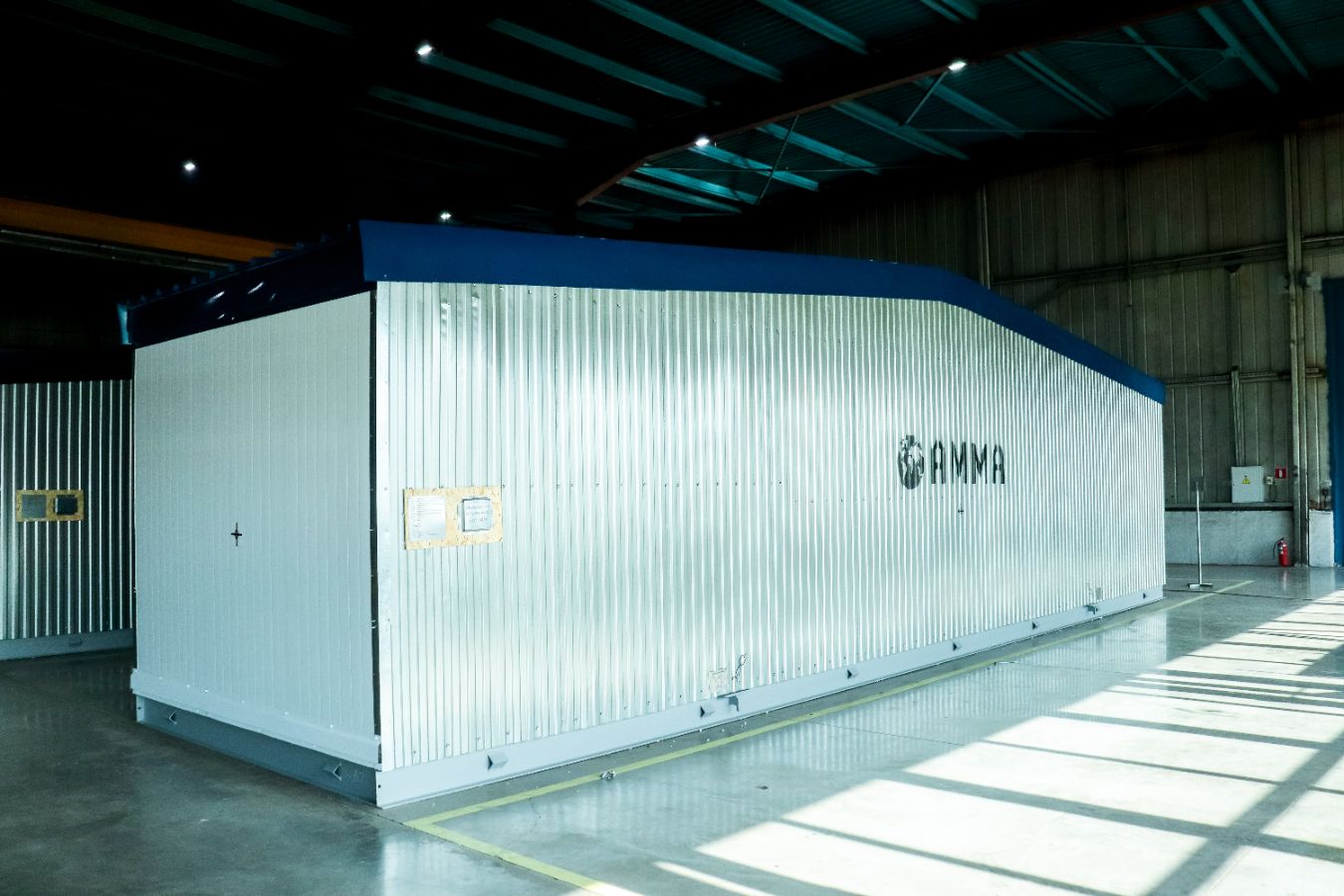

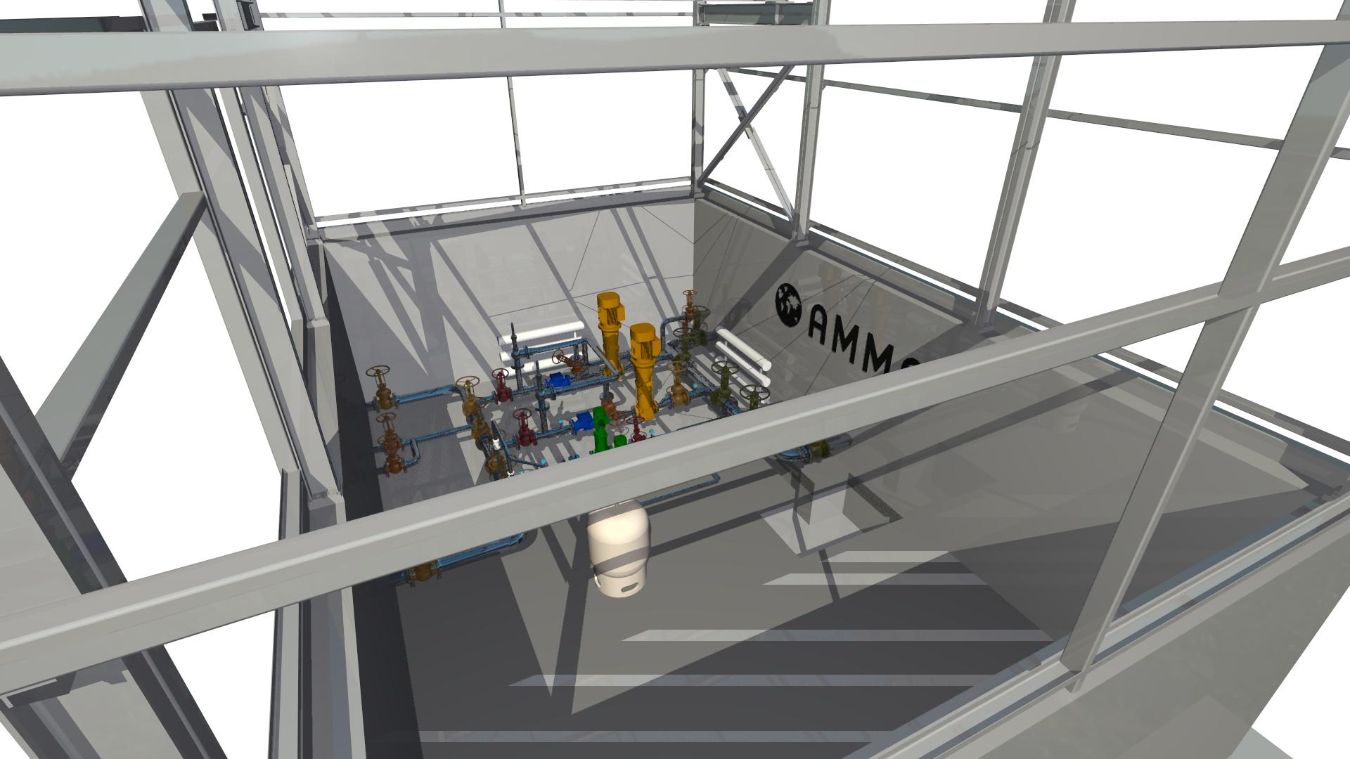

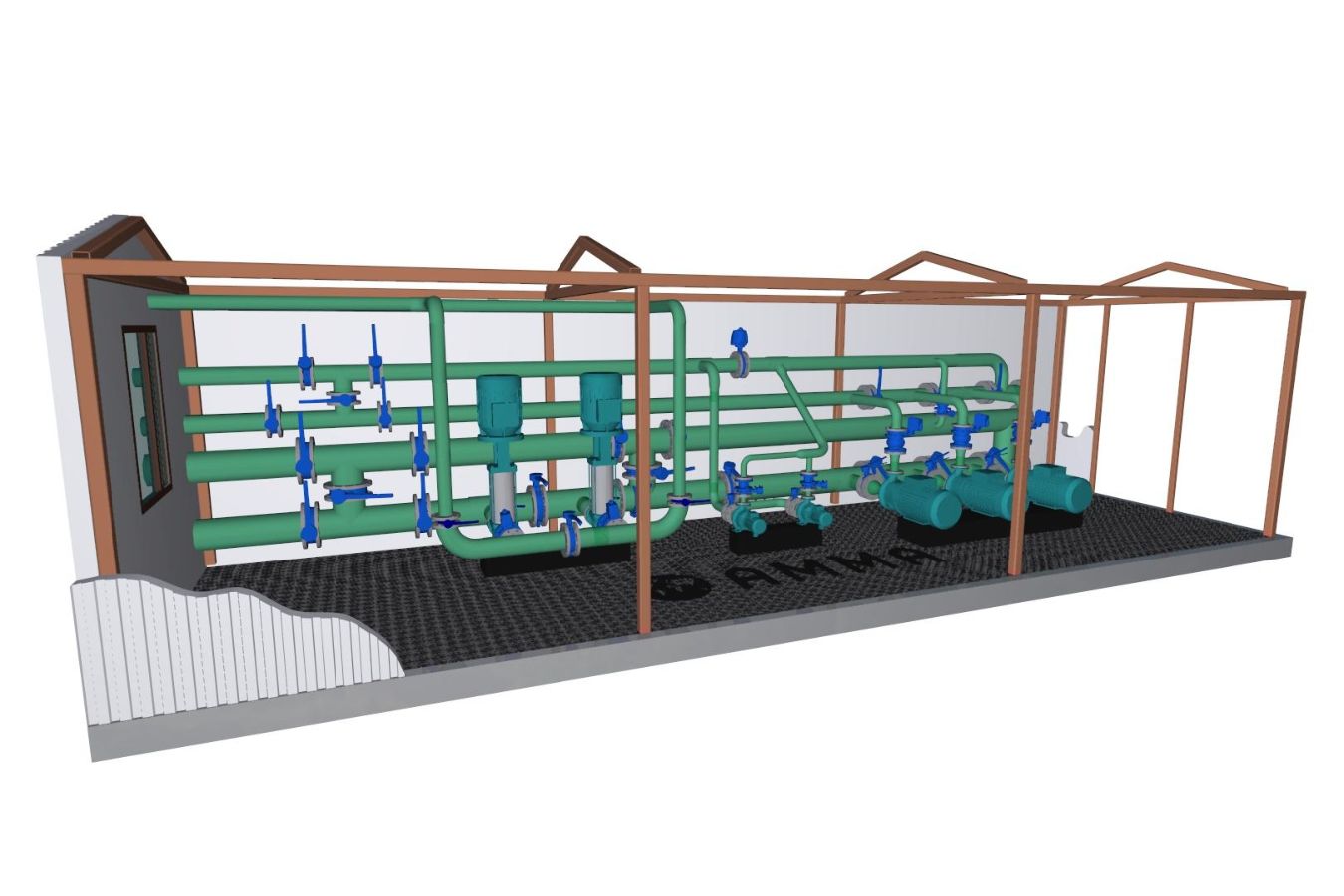

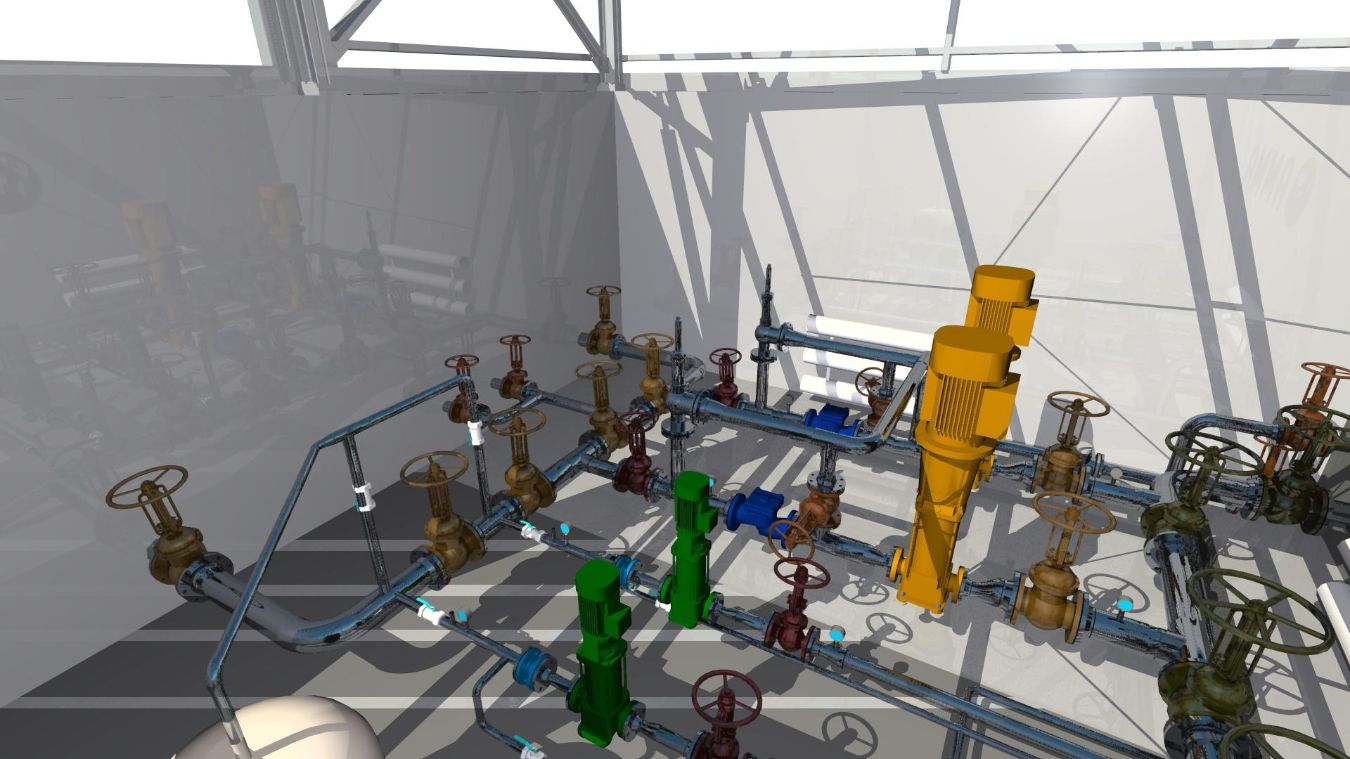

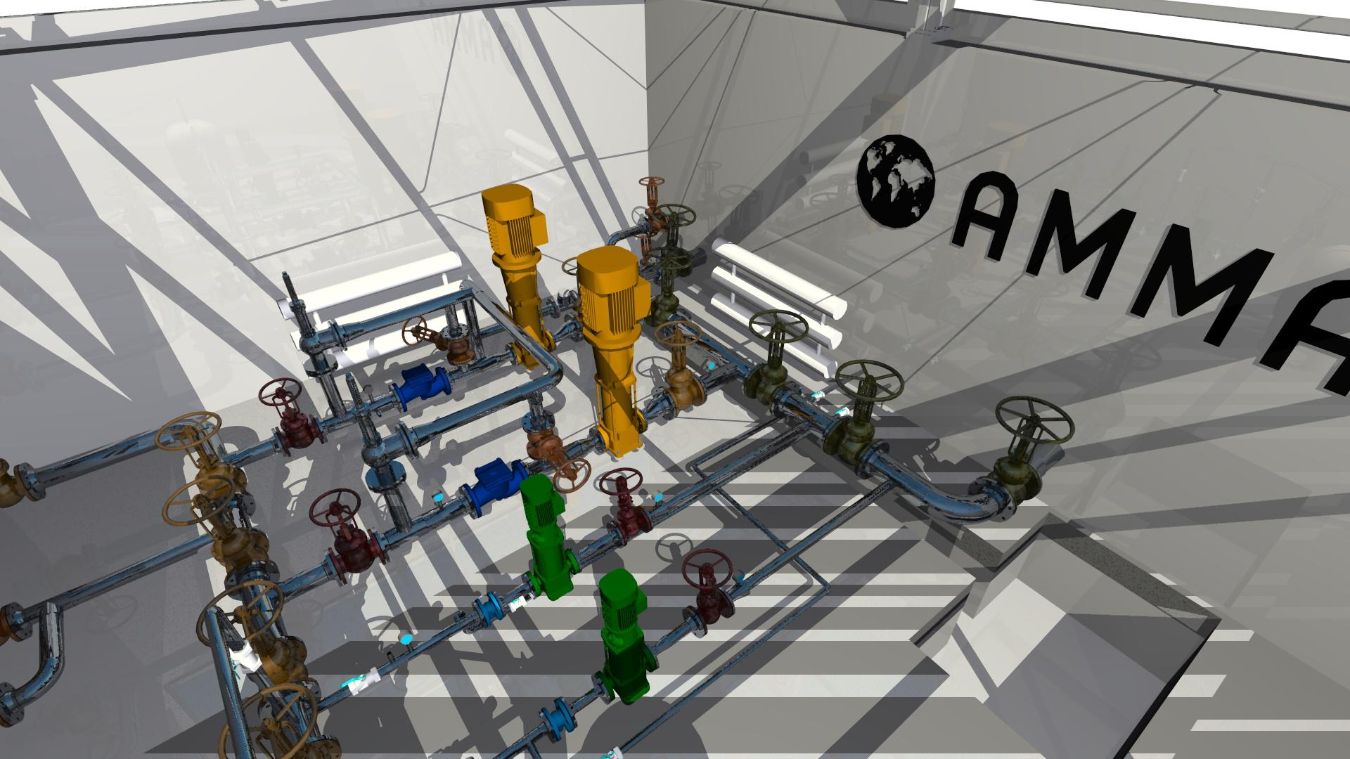

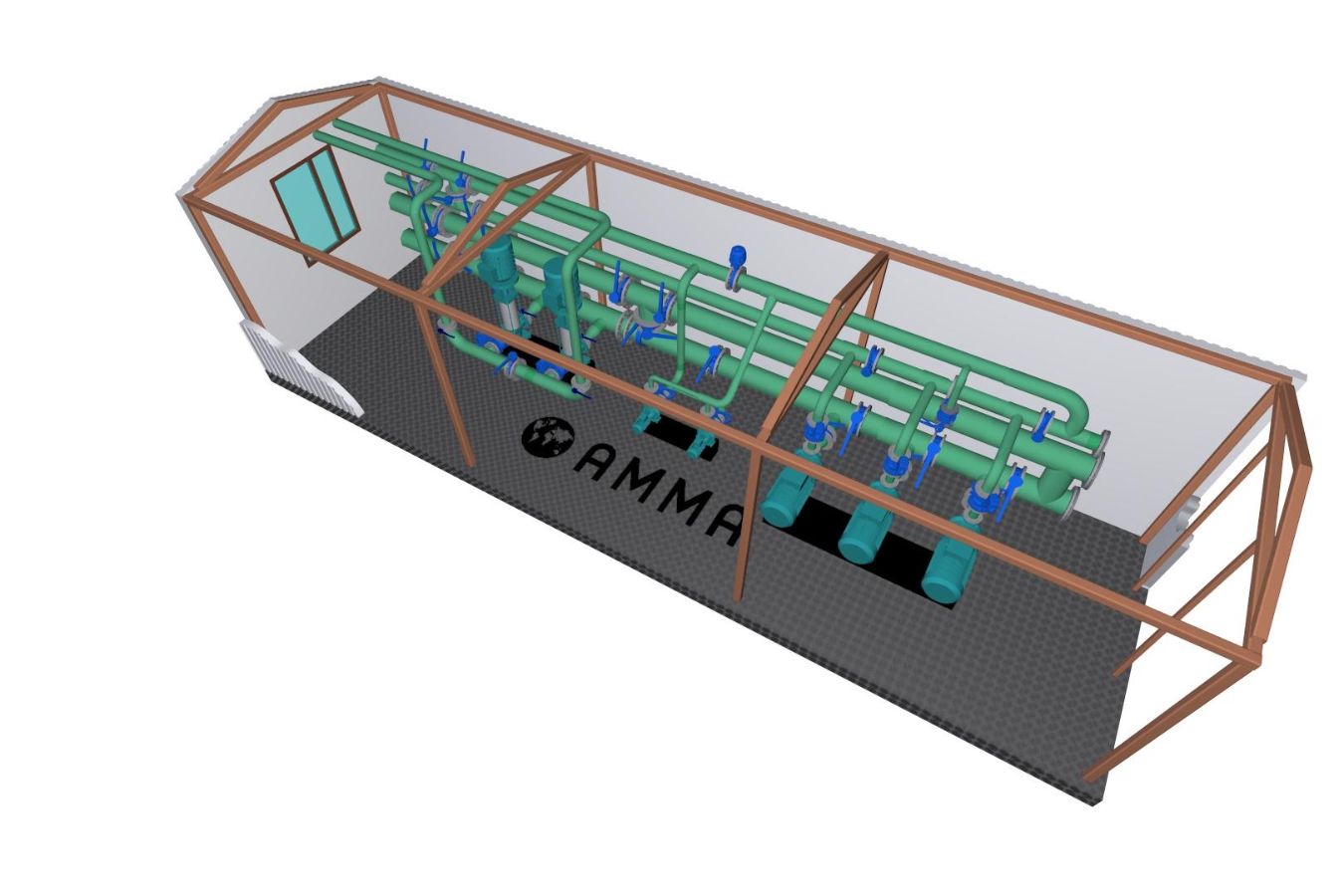

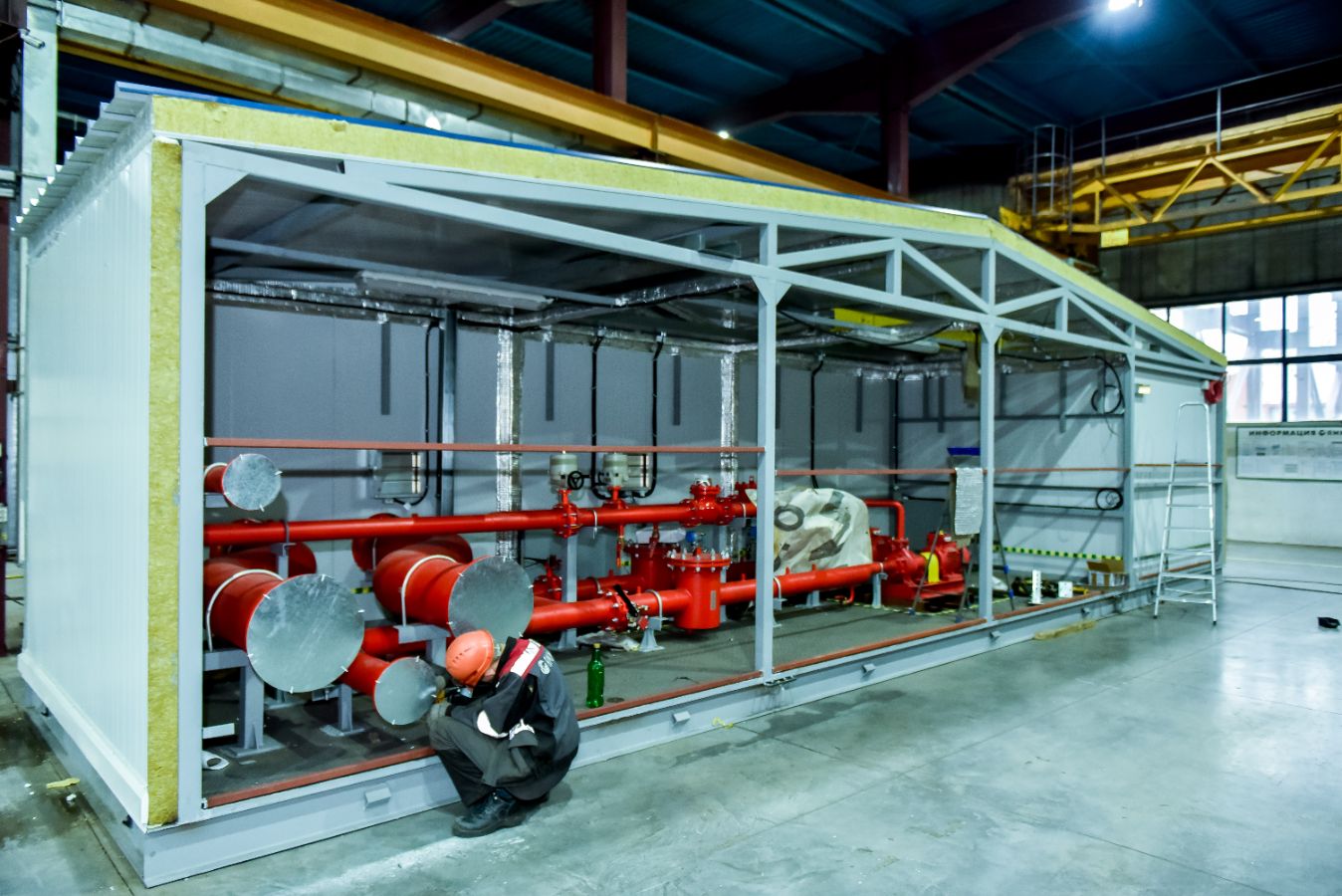

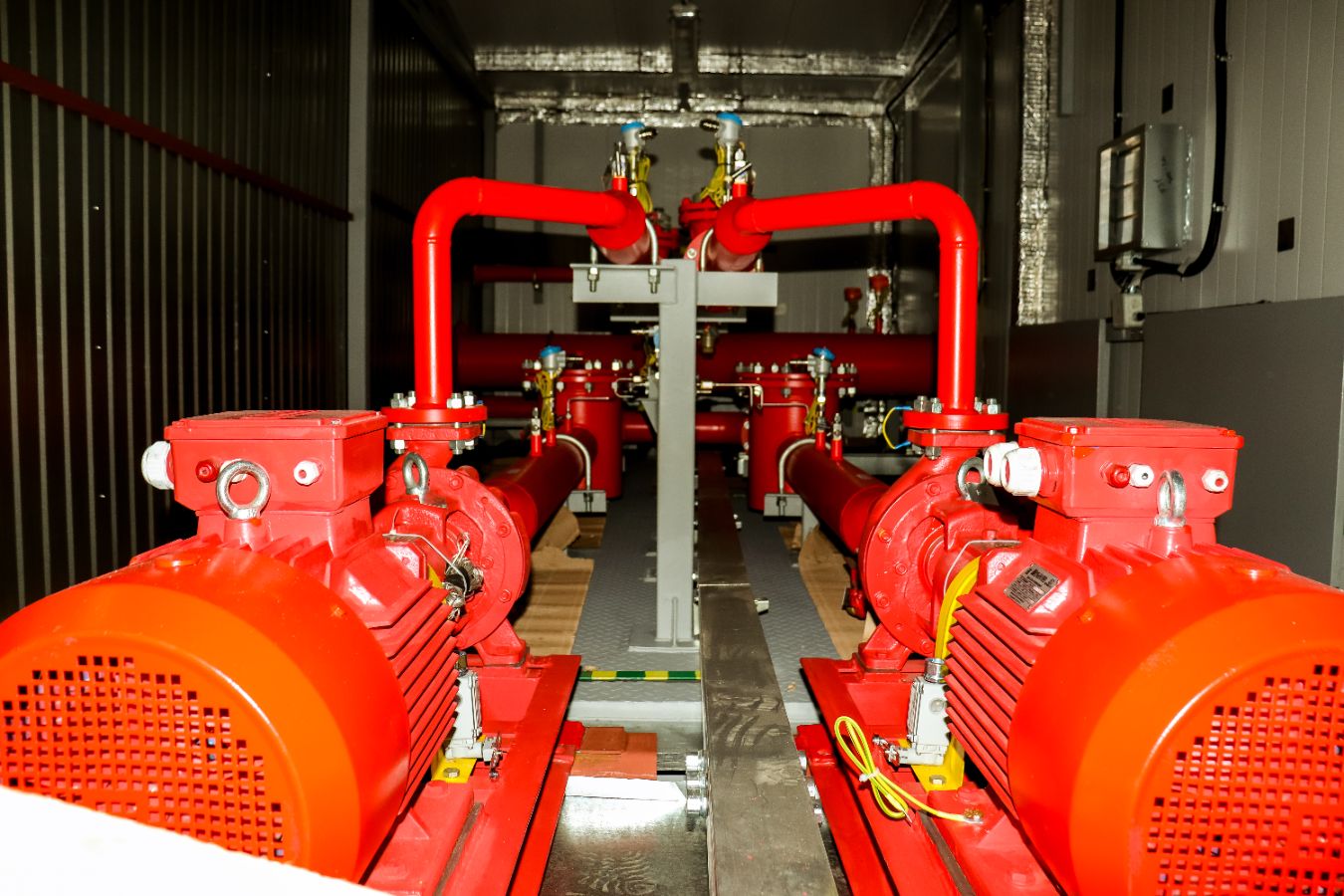

ГАЛЕРЕЯ

НАСОСНАЯ СТАНЦИЯ ПОЖАРОТУШЕНИЯ НС-АММА

ПРЕИМУЩЕСТВА

Еще на стадии проектирования, благодаря комплексному подходу, оборудование может быть интегрировано в системы на объекте Заказчика. Комплексное решение задачи, которое осуществляется нашими специалистами, позволяет значительно облегчить труд проектировщика и строителя.

Существует возможность применения насосов в насосной станции пожаротушения либо с электрическим типом привода, либо с приводом от дизельного двигателя.

Имеется возможность подключения к насосной станции пожаротушения дополнительного оборудования, такого, как: водомерные узлы, дизельные электростанции, гидроаккумуляторы, системы фильтрации жидкости и т.д.

Насосные станции пожаротушения НС-АММА полностью автоматизированы и позволяют выводить информацию, осуществлять управление посредством ПК, благодаря чему не требуется присутствие обслуживающего персонала. Более того, конструкцией насосных станций предусмотрен минимум необходимости вмешательства в работу человека, поскольку применяемые насосы практически не требуют технического обслуживания.

При разработке насосных станций пожаротушения НС-АММА строго учитываются экологические требования, а также требования безопасности.

Для того, чтобы начать эксплуатировать насосную станцию пожаротушения НС-АММА не потребуется производить никаких затрат на капитальное строительство навесов . Наши станции отличаются мобильностью, благодаря чему могут транспортироваться любым транспортом: по авто- и железной дороге. Более того, при необходимости, можно без особого труда переместить станцию на другое место.

АММА оперативно и качественно изготавливает продукцию, а также производит монтаж и все необходимые пусконаладочные работы «под ключ». Что касается общестроительных работ, то их потребуется лишь минимум.

Насосные станции пожаротушения нашего производства отличаются комплексностью исполнения: все оборудование помещено в блок-бокс, который защищает от дождя, солнца и прочих опасных внешних факторов.

Приобретая насосную станцию пожаротушения НС-АММА производства АММА, Вы получите ее «под ключ», то есть, полностью укомплектованной и готовой к работе.

НАСОСНАЯ СТАНЦИЯ ПОЖАРОТУШЕНИЯ НС-АММА

АВТОМАТИЗАЦИЯ

Система автоматизации AMMA-NS-Control позволяет осуществлять дистанционное и ручное местное управление насосами, вентиляторами, задвижками.

Шкаф управления AMMA-NS-Control

Выполняет функции местного и дистанционного управления насосными агрегатами.

Работа насосной станции НС-АММА предусматривается в автоматическом режиме, без постоянного обслуживающего персонала, так же предусмотрено местное управление всех насосов.

Включение рабочего насоса — от падения давления в наружной сети хозяйственно-питьевого водопровода В1. При не включении рабочего насоса предусмотрено автоматическое включение резервного насоса.

Предусмотрена блокировка насосов при минимальном уровне воды в баке.

Описание шкафа управления

Шкаф управления АММА представляет собой систему управления насосами, предназначенную для контроля и управления насосами (до шести насосов), используется для управления установками повышения давления или циркуляционными насосами, используемыми для повышения давления, в системах отопления и кондиционирования воздуха.

Насосная станция НС-АММА поддерживает давление в заданном диапазоне путём включения/выключения необходимого числа насосов. Смена насосов осуществляется автоматически и зависит от нагрузки, наработки и технических неисправностей.

При первом пуске в эксплуатацию Шкаф управления показывает «мастер пуска», который помогает пользователю запустить систему в соответствии конкретно с его установкой. После выполнения программы мастера пуска будет действовать в соответствии с установленными требованиями и параметрами.

Шкаф управления АММА включает настройку/мониторинг следующих функций:

  • Установленное значение;
  • Предупреждения и аварийные сигналы;
  • Журнал аварий, в котором сохраняется до 24 предупредительных и аварийных сигналов);
  • Альтернативные установленные значения (настройка до шести альтернативных значений);
  • Внешнее влияние на установленное значение (измеренные параметры могут влиять на установленное значение);
  • Ввод данных для основного датчика (выбор параметра управления системы);
  • Тактовая программа (настройка установленных значений, а также времени и дня их активации);
  • Мин. время между пуском/остановом насосов (настройка паузы между пуском/остановом насоса);
  • Макс. число пусков в час (ограничение количества пусков/останов. в час);
  • Резервные насосы (выбор одного или нескольких насосов в качестве резервных);
  • Принудительная смена насосов (настройка смены насосов, чтобы насосы работали одинаковое количество часов);
  • Пробный пуск насоса (предотвращает заедание насоса, распад жидкости в насосах и удаляет воздушные пузыри);
  • Попытка останова насоса (попытки автоматического останова, самообучения, в случае фиксированных интервалов);
  • Компенсация времени пуска насоса (компенсация времени, которое требуется насосу без частотного преобразователя для того, чтобы выйти на полную нагрузку);
  • Функция останова (останов последнего работающего насоса в случаях низкого расхода);
  • Работа в аварийном режиме (насосы продолжают работать, несмотря на предупреждения и аварийные сигналы);
  • Настройка цифровых входов;
  • Настройка аналоговых входов
  • Настройка цифровых выходов;
  • Настройка мин., макс. и определяемого пользователем режима;
  • Источник управления (управление от CU 351 или через шинное соединение);
  • Защита от сухого хода (выбор с помощью реле давления/уровня, датчика давления или датчика уровня);
  • Мин. давление (контроль минимального давления);
  • Макс. давление (контроль максимального давления);
  • Внешняя неисправность (контроль внешней неисправности);
  • Превышен предел 1 и 2 (контроль установленного предела 1 (предупреждения) и предела 2 (аварии);
  • Выход рабочих точек насосов за пределы рабочего диапазона (обозначение выхода рабочей точки насоса за пределы рабочего диапазона);
  • Язык дисплея (выбор языка дисплея);
  • Единицы измерения, отображаемые на дисплее (СИ или единицы США);
  • Дата и время (настройка даты и времени);
  • Пароли (настройка пароля для меню «Работа» и/или «Настройки»);
  • Ethernet-соединение (управление системой от удалённого ПК);
  • Номер GENIbus (назначение номера GENIbus);
  • Состояние программного обеспечения (состояние версии программы).

Система управления была создана в соответствии со следующими директивами:

  • Директива для машиностроения (98/37/EC)

Применявшиеся стандарты:

  • EN 809 [2000] и EN 60204-1 [2006].
  • Директива по ЭМС (2004/108/EC)

В качестве закладных конструкций для приборов давления, перепада давления и местных манометров применяются штуцера конические с наружной резьбой К1/2 дюйма.

Датчики давления, температуры и др. приборы КИПиА устанавливаются в местах, удобных для их обслуживания (при размещении датчиков на высоте более 2 м предусматриваются площадки обслуживания).

Для всех аналоговых датчиков выходной сигнал 4-20 мА+HART. Выполняется прокладка кабельных линий по блоку от средств КИП до клеммных коробок.

Контрольные кабели, прокладываемые в блоке защищены от механических повреждений (прокладка в трубах или оцинкованных коробах).

НАСОСНАЯ СТАНЦИЯ ПОЖАРОТУШЕНИЯ НС-АММА

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ

Отопление и вентиляция выполняется в соответствии с нормами на проектирование санитарно-технических устройств СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», ВНТП 3-85 «Нормы технологического проектирования объектов сбора, транспорта, подготовки нефти, газа и воды нефтяных месторождений», СП 5.13130.2009 «Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования».

В насосных станциях НС-АММА предусматривается водяное или электрическое отопление.

Предусматривается приточно-вытяжная вентиляция с естественным побуждением. Вытяжка механическая периодического действия и естественная через дефлектор. Приток воздуха неорганизованный.

Воздуховоды выполняются из листовой стали по ГОСТ 19903-2015 с нанесением антикоррозионного покрытия.

Монтаж систем отопления и вентиляции производится в соответствии с требованиями СНиП 3.05.01-85 «Внутренние санитарно-технические системы».

Все отопительно-вентиляционное оборудование заземляется с учетом требований ПУЭ.

НАСОСНАЯ СТАНЦИЯ ПОЖАРОТУШЕНИЯ НС-АММА

ТРАНСПОРТИРОВАНИЕ

Транспортирование насосной станции пожаротушения может производиться автомобильным, железнодорожным или морским (речным) транспортом согласно действующим правилам перевозок на данном виде транспорта.

Условия транспортирования насосной станции НС-АММА в части воздействия климатических факторов по группе 8 ГОСТ 15150-69, в части воздействия механических факторов – по ГОСТ 23170-78.

Перед транспортированием необходимо демонтировать и закрепить съемные элементы насосной станции НС-АММА в соответствии с указаниями настоящего руководства по эксплуатации.

К перевозке допускаются только исправные блоки с целыми грузовыми проушинами.

Погрузка насосной станции НС-АММА на транспортное средство должно производиться крановыми средствами соответствующей грузоподъемности, снабженными траверсами и чалочными устройствами.

Подъем насосной станции НС-АММА разрешается только за предусмотренные для этого элементы.

Подъем насосной станции НС-АММА другими способами запрещается.

Крепление насосной станции НС-АММА к транспортным средствам должно производиться по техническим условиям погрузки и крепления грузов для каждого вида транспорта.

Габаритные размеры насосной станции НС-АММА соответствуют требованиям габаритов погрузки «Техническим условиям погрузки и крепления груза» МПС России.

НАСОСНАЯ СТАНЦИЯ ПОЖАРОТУШЕНИЯ НС-АММА

ТРАВЕРСА ДЛЯ ПОДЪЕМА ПРОДУКЦИИ

При заказе оборудования и зданий АММА внимательно проанализируйте требования к строповке. В случае выбора оборудования с нижней строповкой убедитесь в том, что в пункте разгрузке и перегрузке имеются траверсы для подъема нашей продукции. Вместе с нашей продукцией Вы всегда можете заказать траверсу TR-АММА для безопасной разгрузки, погрузки.

Во время пути оборудование АММА может перегружаться с автомобильного на железнодорожный транспорт, с железнодорожного на морской, с морского снова на автомобильный и т.д.

Для безопасной, удобной доставки оборудования АММА рекомендуем вместе с нашим оборудованием заказывать траверсы TR-AMMA для минимизации потенциальных рисков повреждения оборудования во время транспортировки.

НАСОСНАЯ СТАНЦИЯ ПОЖАРОТУШЕНИЯ НС-АММА

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

АММА гарантирует соответствие насосной станции пожаротушения НС-АММА технической документации при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.

Гарантийный срок эксплуатации — 12 (двенадцать) месяцев с даты установки или 18 месяцев с даты поставки в зависимости от того, который срок наступит раньше. Срок эксплуатации насосной станции НС-АММА 25 лет.

Гарантийные сроки примененных в насосной станции НС-АММА комплектующих изделий установлены заводами-изготовителями этих изделий, которые несут ответственность за их качество.

Гарантийный срок может быть согласован с Заказчиком.

НАСОСНАЯ СТАНЦИЯ ПОЖАРОТУШЕНИЯ НС-АММА

СЕРТИФИКАТЫ
