ПОЖАРОТУШЕНИЕ

Блоки пожарных гидрантов АММА-БПГ

НАЗНАЧЕНИЕ И ОПИСАНИЕ

Блок пожарных гидрантов (далее БПГ, блок) предназначен для подачи воды на пожаротушение технологического оборудования, зданий, сооружений нефтегазодобывающих объектов.


В блоке размещен наземный узел пожарных гидрантов.


Подача воды в блок осуществляется через два ввода с последующим распределением на 4, 6, 8 патрубков для подключения пожарных линий. На каждом патрубке внутри и снаружи блока установлена запорная арматура.


Всё оборудование изготавливается исходя из требований Заказчика, обеспечивая технологичность, эргономичность и удобство его эксплуатации.


На все виды противопожарного оборудования имеется необходимая разрешительная документация.


БПГ изготавливаются по ТУ 3683‐001‐64137682‐2010, Серийный выпуск.


БПГ изготавливаются в модульном исполнении в виде блок‐боксов или контейнеров и поставляются Заказчику в максимальной заводской готовности, оборудованные системами электроснабжения, вентиляции, отопления.


Для ввода в эксплуатацию БПГ требуется только установить его на площадку или фундамент и подключить коммуникации.

Металлоконструкции изготавливаются в соответствии с требованиями ГОСТ 23118‐2019 «Конструкции стальные строительные» и СП 53‐101‐98 «Изготовление и контроль качества стальных строительных конструкций». Конструкция БПГ представляет собой несущий металлический каркас из профильных труб со стенами и скатной крышей из сэндвич‐панелей. Полы выполнены из рифлёного металлического листа с износостойким лакокрасочным покрытием. Двери изготовлены из металла и утеплены, имеют замки и другие стопорные устройства. Входные группы включают в себя защитные козырьки и ступени. Для погрузочно‐разгрузочных и монтажных работ имеются строповочные элементы.

Трубопроводы изготавливаются по ГОСТ 32569‐2013 «Трубопроводы техноло‐гические стальные. Требования к устройству и эксплуатации на взрывопожарных и химически опасных производствах», имеют антикоррозионное покрытие. Выбор материала труб и трубопроводной арматуры зависит от требований заказчика и среды. В процессе изготовления трубопроводы подвергаются гидравлическим испытаниям на прочность и плотность. Трубопроводы могут быть теплоизолированы и иметь электрообогрев. Помимо трубопроводов в блоке смонтированы стеллажи для хранения противопожарного оборудования и инвентаря: рукавов, стволов, огнетушителей, касок,
ведер и пр. Блок перед отправкой Заказчику упаковывается, доставка осуществляется автомобильным, водным, железнодорожным, воздушным транспортом или их комбинациями.

Для обогрева блока используются электрические обогреватели или радиаторы водяного отопления. Конвекторы располагаются в местах, обеспечивающих беспрепятственное и безопасное обслуживание оборудования. В БПГ предусматривается естественная приточно‐вытяжная вентиляция постоянного действия. Вытяжка осуществляется через теплоизолированные воздуховоды с дефлекторами. Приток воздуха производится через жалюзи в стенке блока. Для регулирования потоков воздуха в вытяжной и приточных частях предусмотрены клапаны с ручным управлением.

Питание потребителей электроэнергией осуществляется от внешней питающей сети. Электроснабжение выполняется по I категории надежности.
Питание электропотребителей осуществляется от шкафа ВРУ, установленного в блоке пожарных гидрантов. Электрообогрев трубопроводов выполнен греющей лентой с управлением от термостатов TS1 по температуре внутри блока.
Электропроводка распределительной и групповой сети выполнена по системе TN‐S.
В блоке пожарных гидрантов прокладывается внутренний контур заземления из стальной полосы 4х25 мм.
В случае исполнения блока пожарных гидрантов в виде контейнера предусмотрено заземление с двух противоположных точек, предусмотрены выводы для подключения к внешнему контуру заземления.

БЛОКИ ПОЖАРНЫХ ГИДРАНТОВ АММА-БПГ

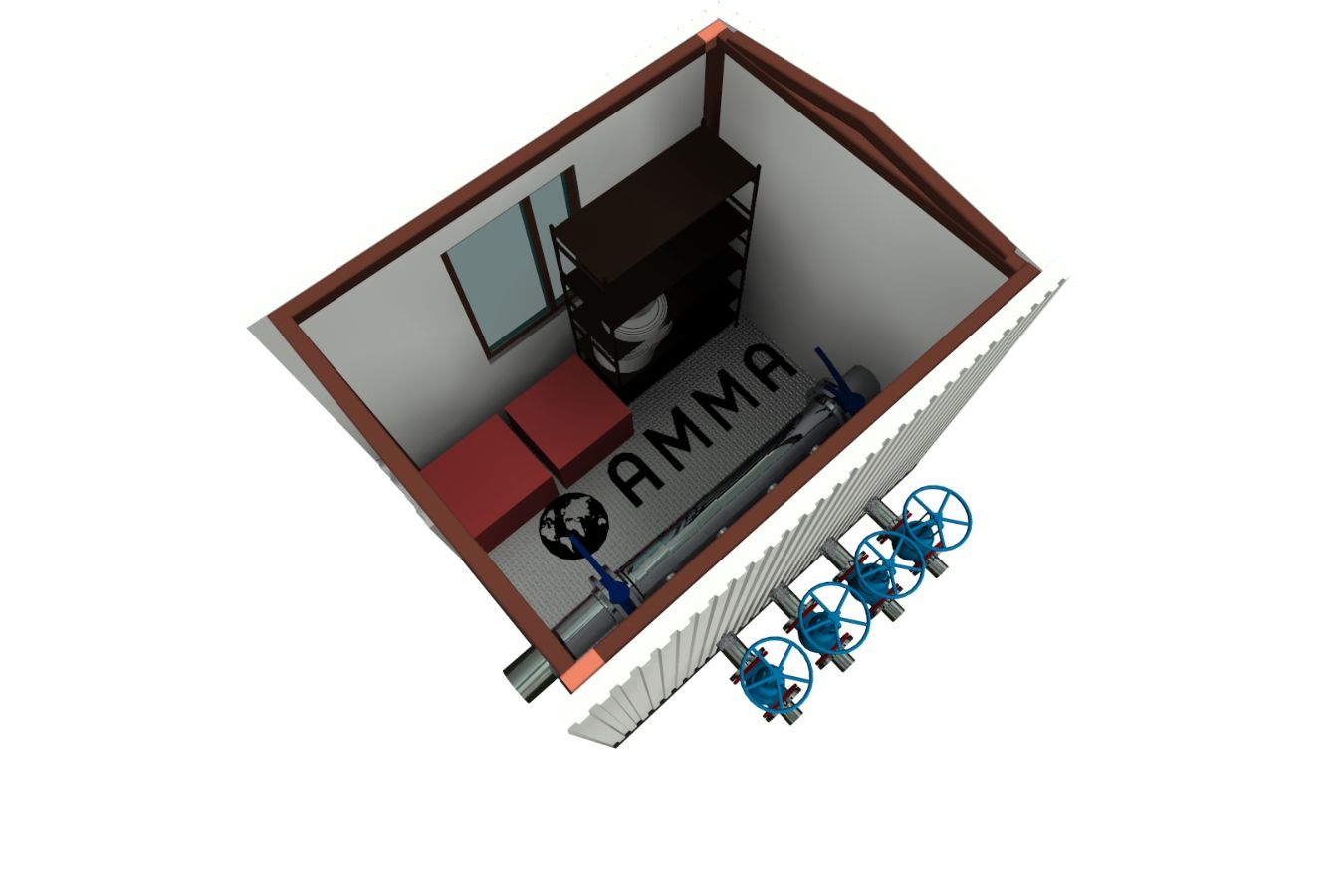

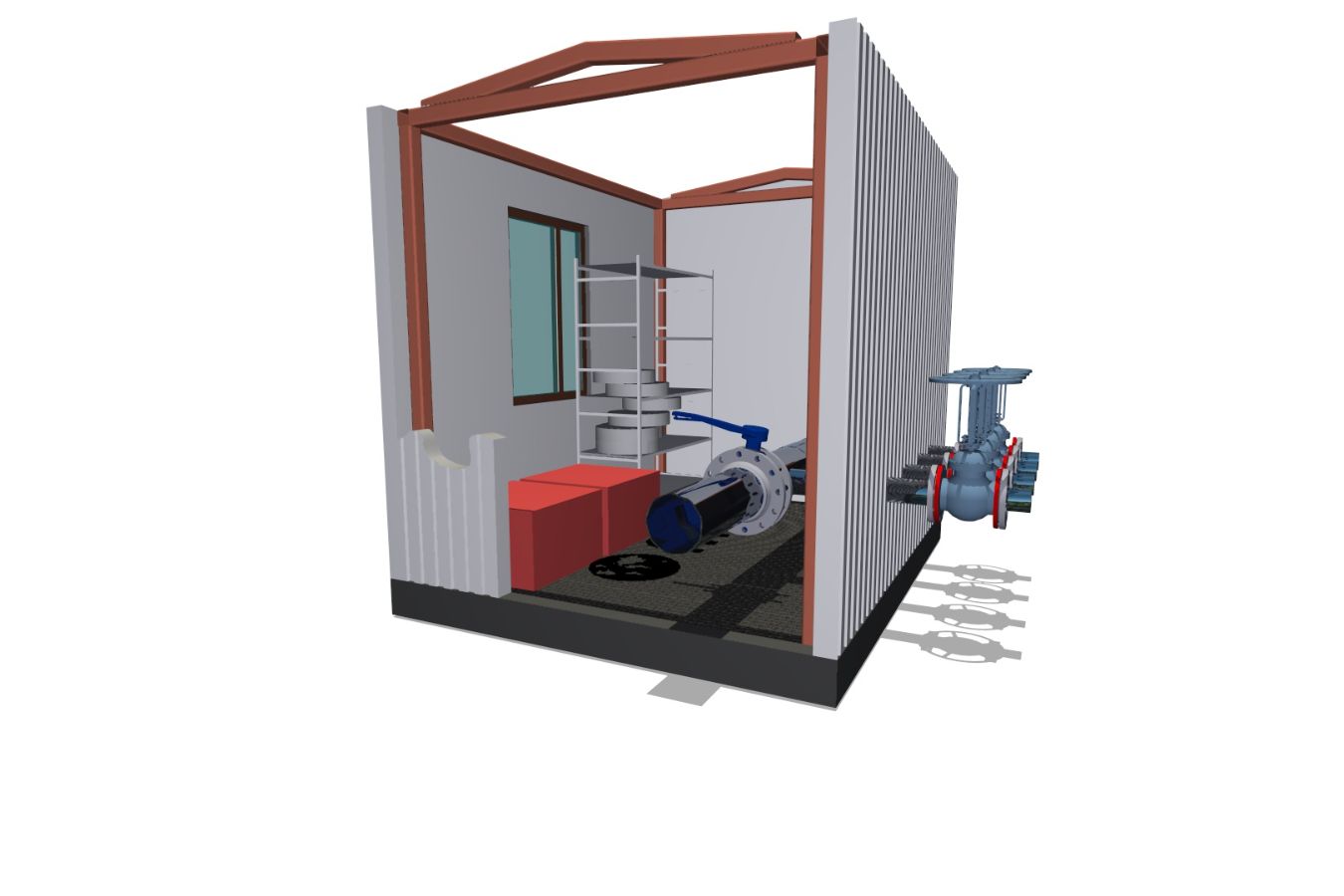

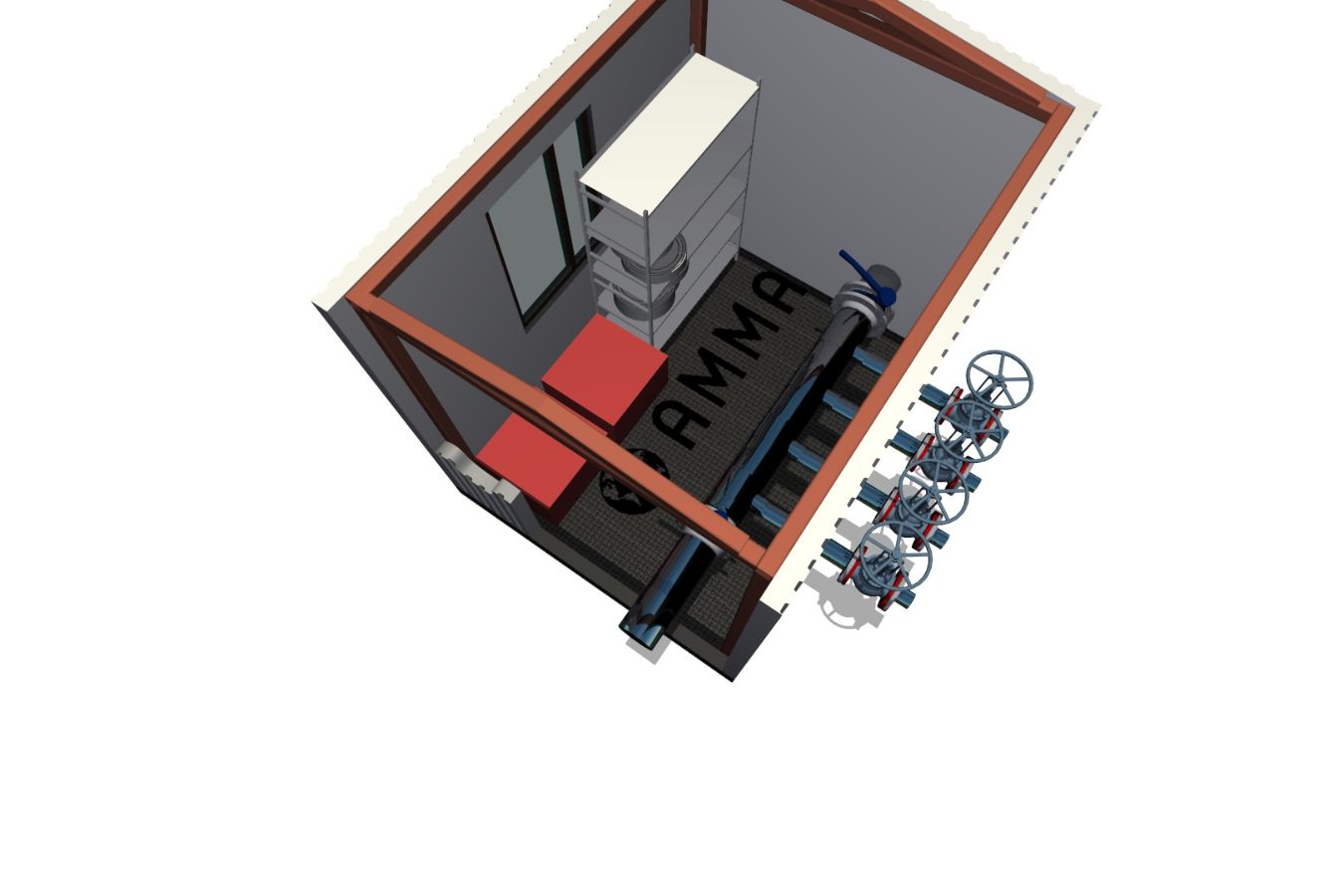

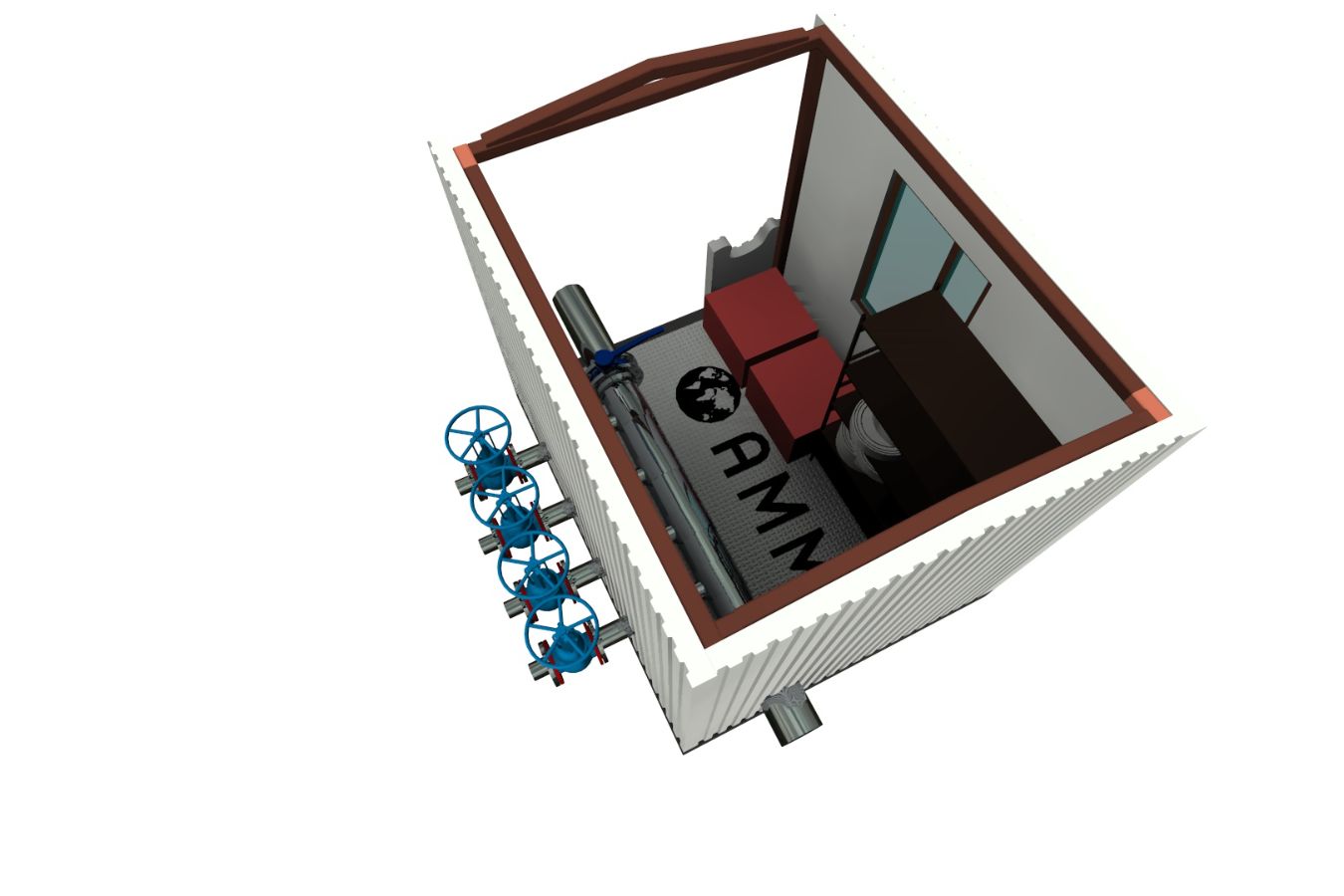

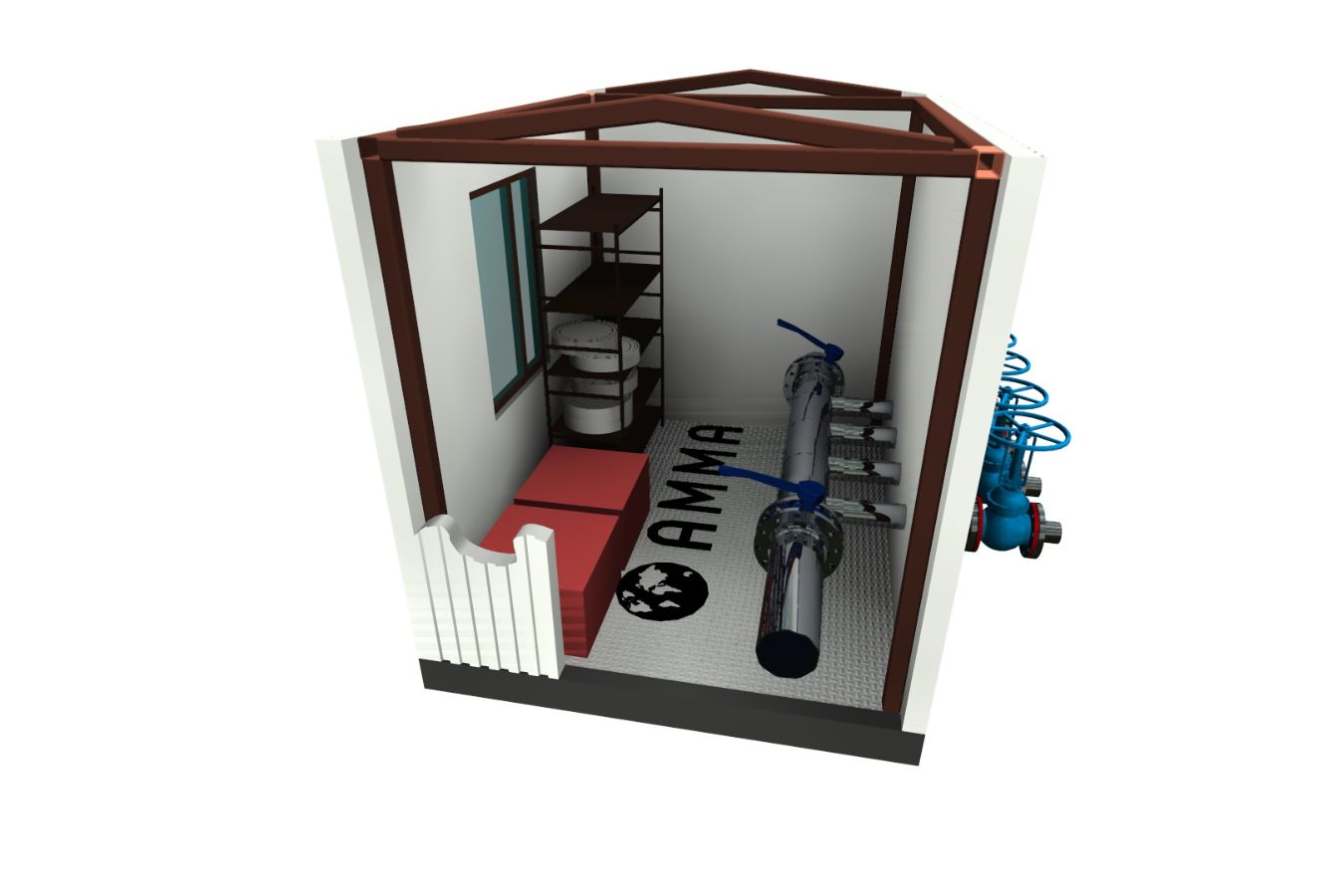

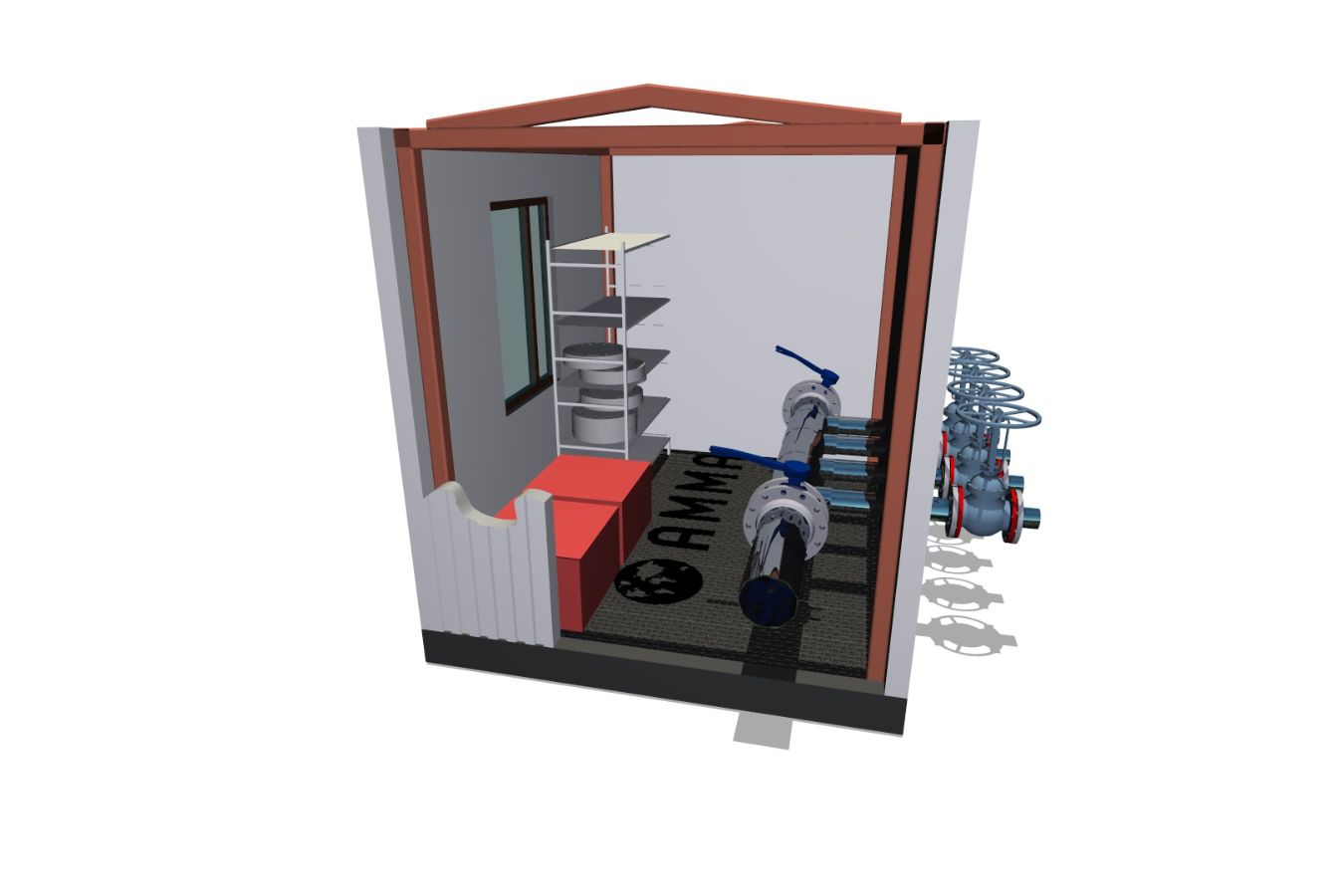

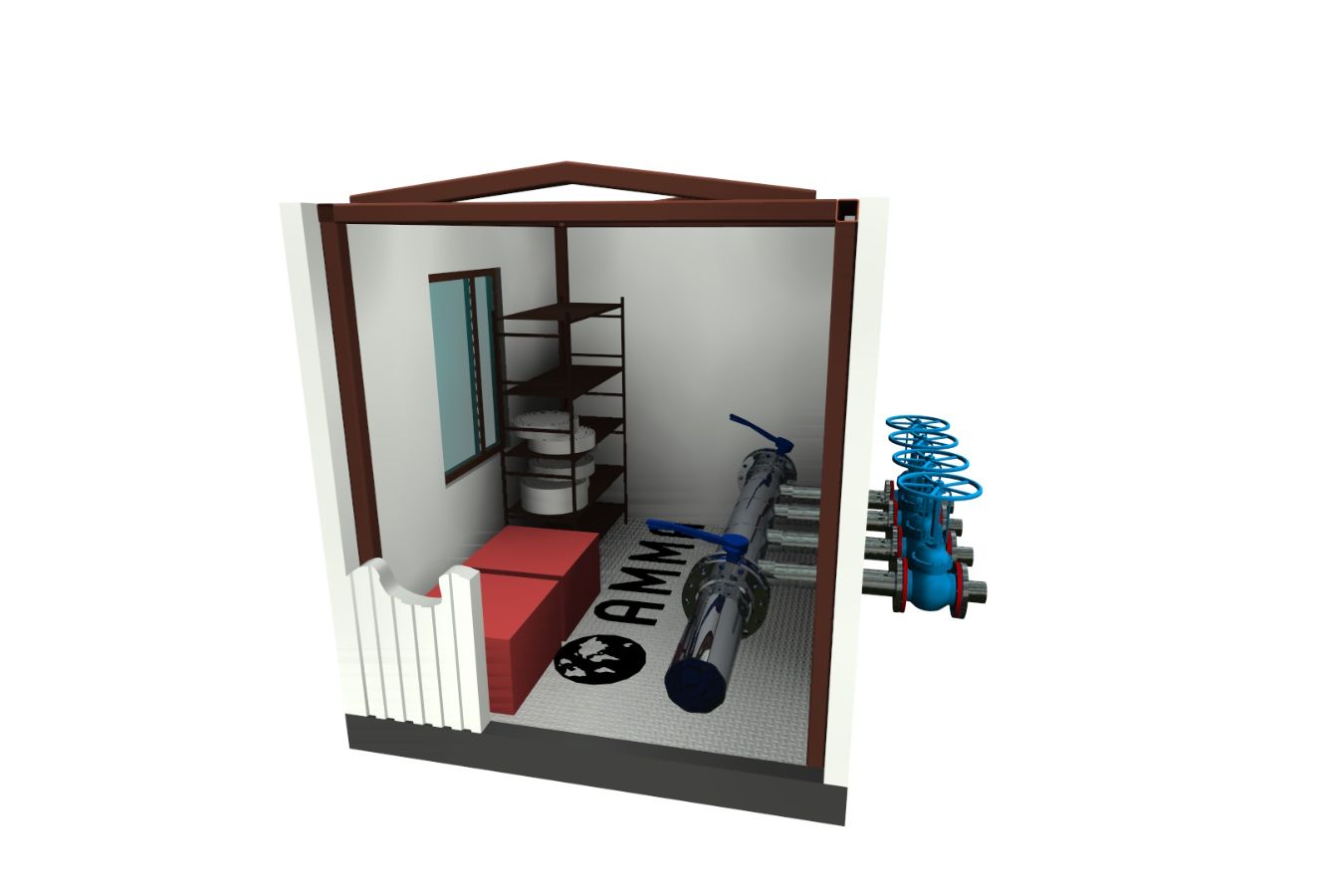

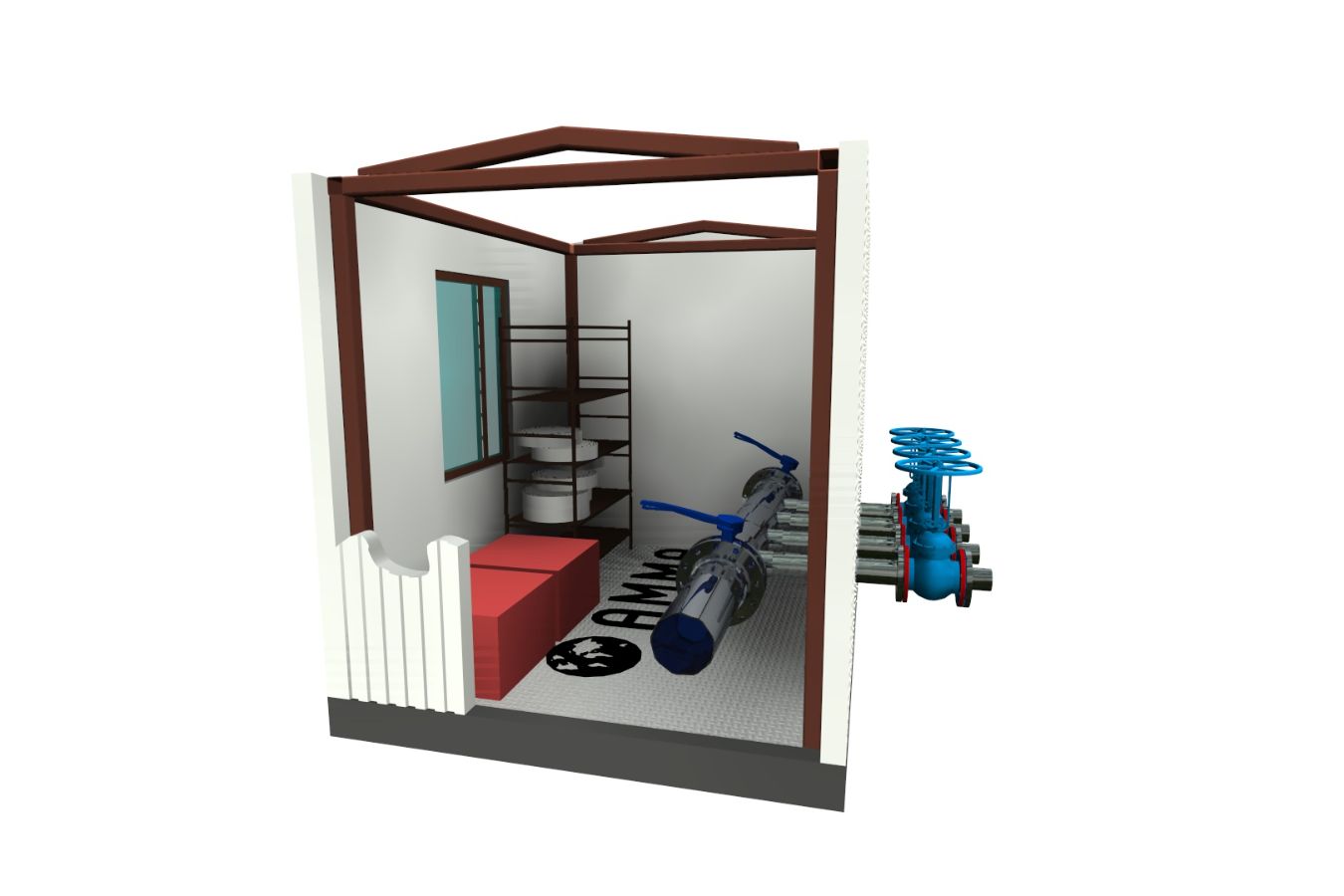

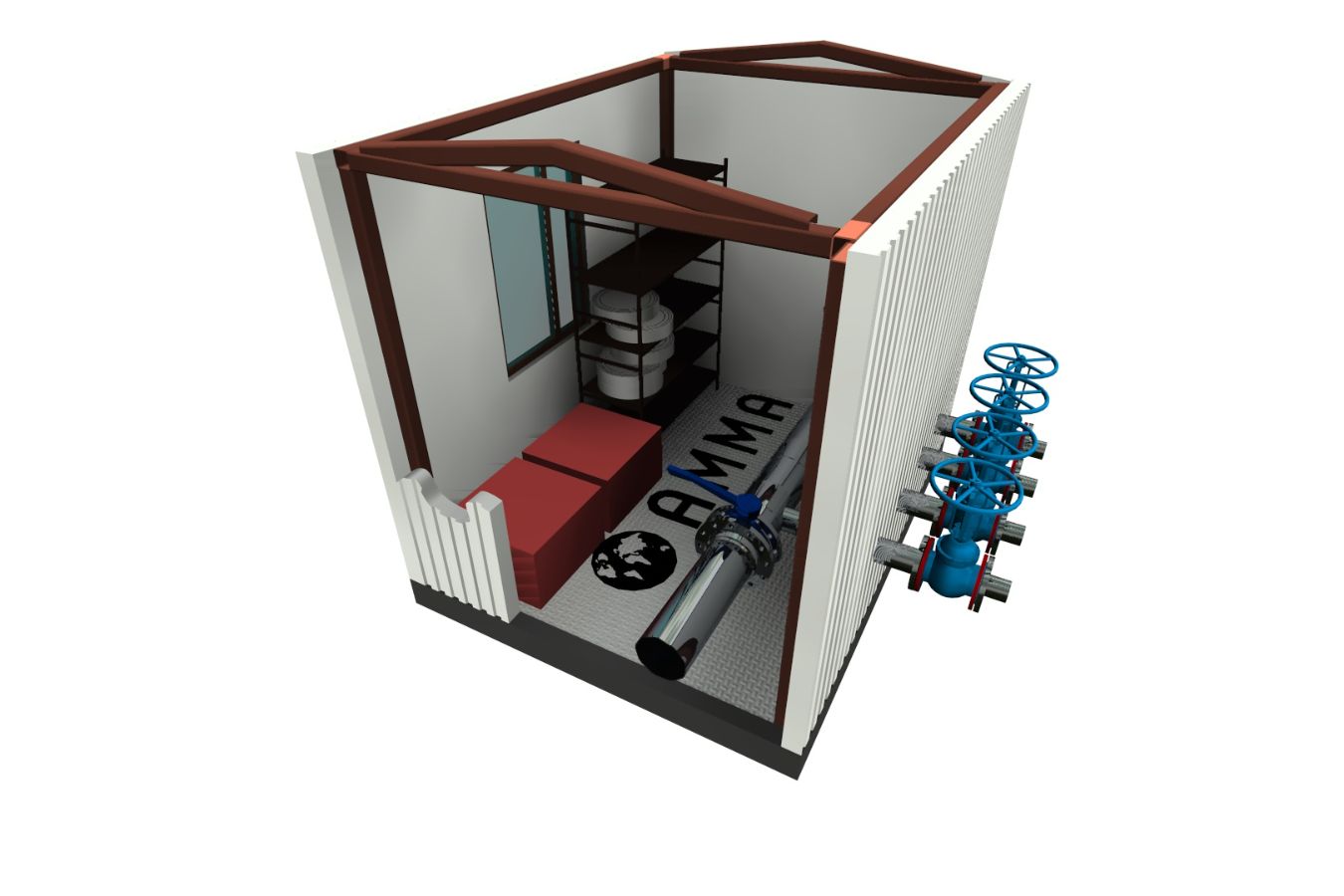

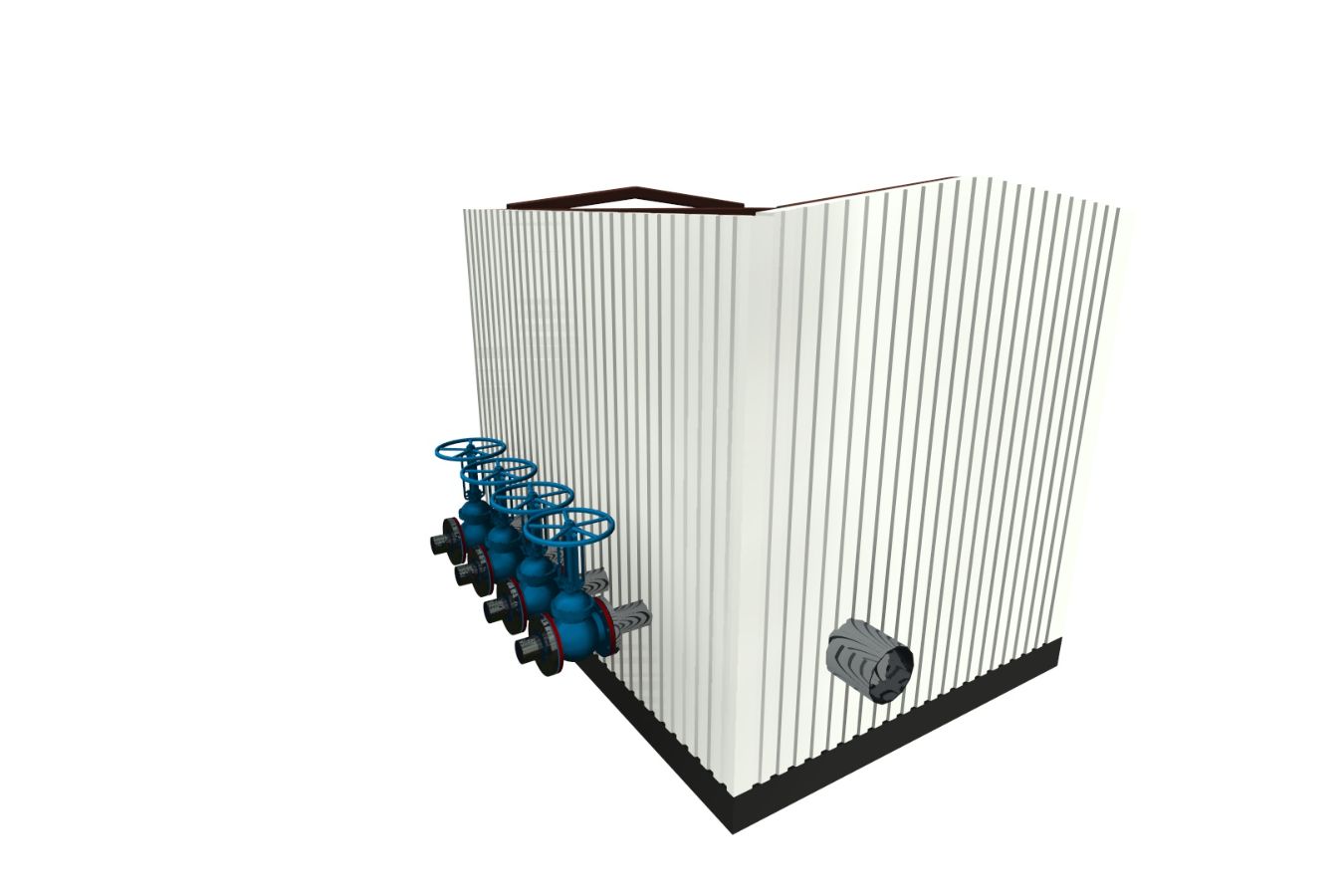

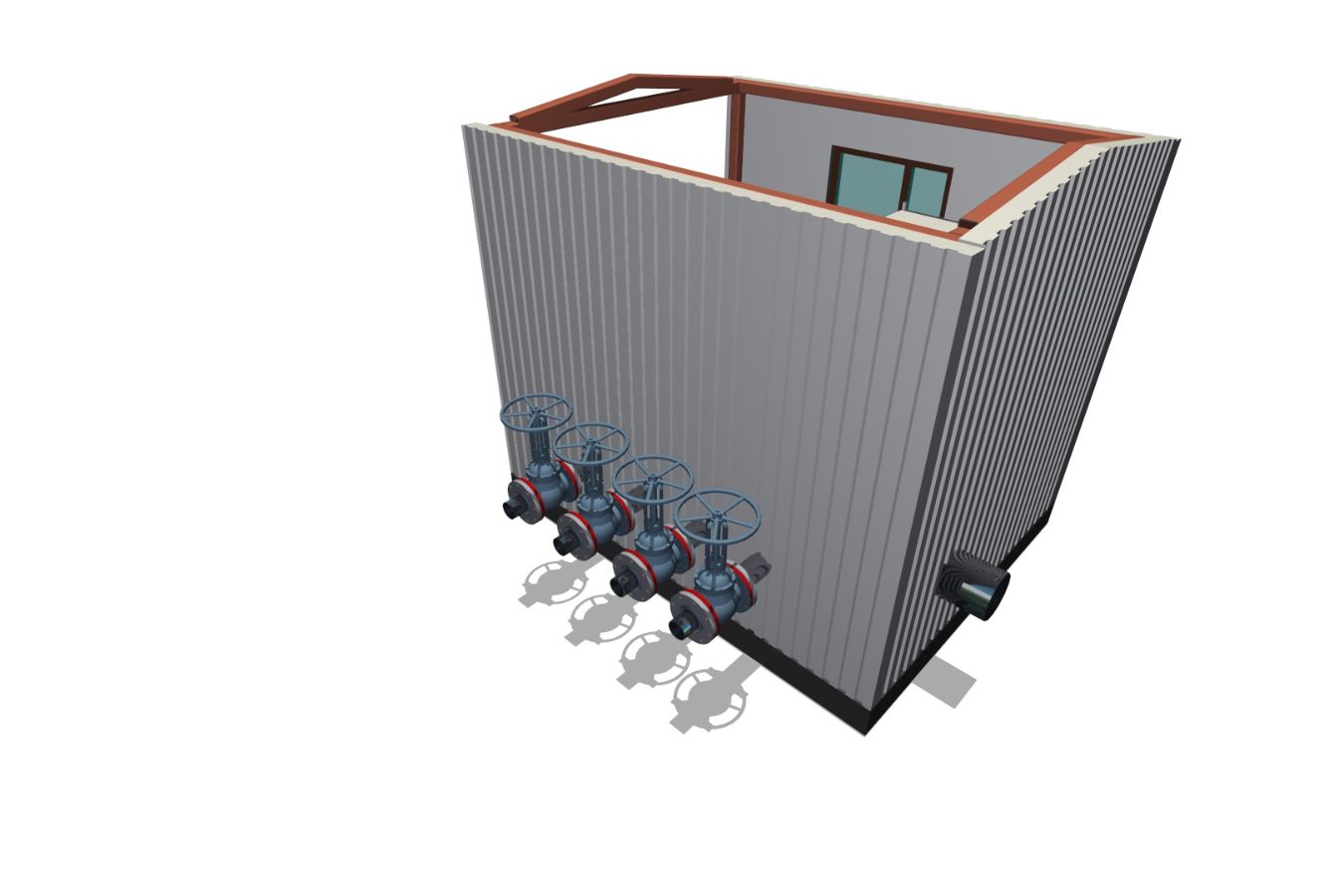

Галерея

БЛОКИ ПОЖАРНЫХ ГИДРАНТОВ АММА-БПГ

Варианты комплектации

Условное обозначение моделей АММА-БПГ

  • Материальное исполнение БПГ принято 09Г2С.
  • В комплект поставки входит электрообогрев трубопровода.
  • Исполнение БПГ – общепромышленное.

БЛОКИ ПОЖАРНЫХ ГИДРАНТОВ АММА-БПГ

Код заказа БПГ

Блок бокс комплектуется оборудованием по желанию Заказчика:

  • Обвязка подающих трубопроводов;
  • Шкафы пожарные навесные;
  • Щит управления;
  • Вводно-распределительное устройство;
  • Емкостью для хранения пенообразователя;

  • Эжекторным дозатором;
  • Генератором пены средней кратности повышенной дальности;
  • Генератором пены низкой кратности;
  • Лафетным стволом и другим вспомогательным оборудованием.
Наличие дополнительных опций осуществляется по индивидуальному заказу. Чертежи предоставляются по запросу.

БЛОКИ ПОЖАРНЫХ ГИДРАНТОВ АММА-БПГ

Габаритные размеры

БЛОКИ ПОЖАРНЫХ ГИДРАНТОВ АММА-БПГ

Сертификаты
