ОБЪЕКТЫ ИНОГО НАЗНАЧЕНИЯ

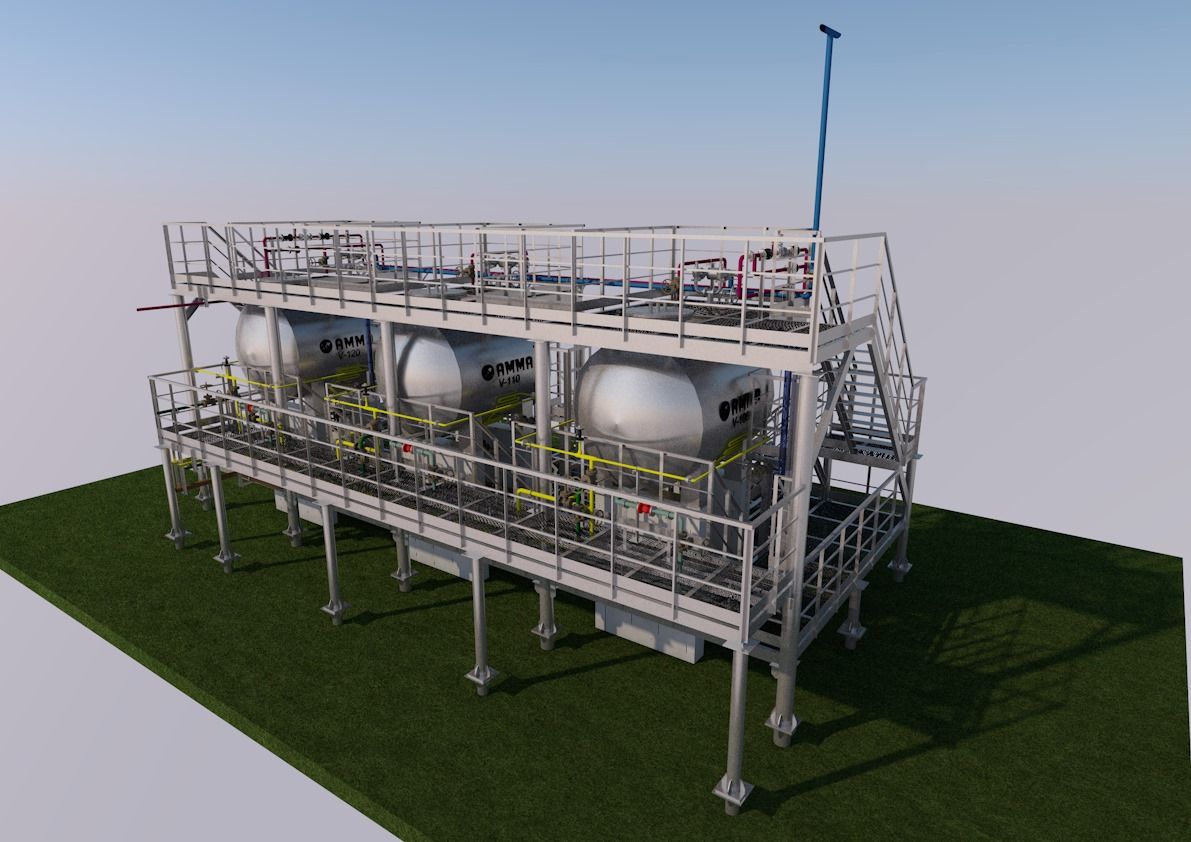

Блок емкостей РГС

Блок емкостей РГС представляет собой комплектную поставку, которая включает в себя все необходимые технологические оборудования, а также обслуживания площадки и лестницы.

НАЗНАЧЕНИЕ И ОПИСАНИЕ

В объем поставки блок емкостей входит:

  • КИП и автоматика;
  • нефтегазосепаратор (НГС);
  • емкость дренажная;
  • металлоконструкции блока.
  • Все емкости изготавливаются исходя из требований Заказчика, учитывая технологичность и практичность их дальнейшей эксплуатации для удобства работы.

Высококачественное антикоррозионное покрытие внутренней и наружной поверхностей емкости производится опытными квалифицированными специалистами в окрасочных камерах в соответствии с технологиями для требуемых условий эксплуатации. Цветовые решения внешней и внутренней отделки согласуются Заказчиком.

ООО НПП “АММА” производит на производственной площадке контрольную сборку блока емкостей РГС.

Преимущества, которыми обладает блок:

  • простота в эксплуатации;
  • климатическое исполнение ХЛ;
  • срок годности не менее 25 лет;
  • высокое качество;
  • гарантия отличной работы;
  • сокращение сроков монтажа;
  • применение только современных, экологически-безопасных материалов для изготовления блоков;
  • возможность транспортировки на другой объект;
  • доступная стоимость.

В объем поставки блока емкостей РГС ООО НПП ”АММА” входит:

  • блок емкостей РГС полной заводской готовности с системами отопления, вентиляции, освещения, заземления, приборами КИПиА, средствами малой механизации;
  • внешние опоры и расходные материалы для монтажа;
  • комплект запасных частей и материалов на гарантийный период;
  • техническая документация (Паспорт, Эксплуатационная документация).

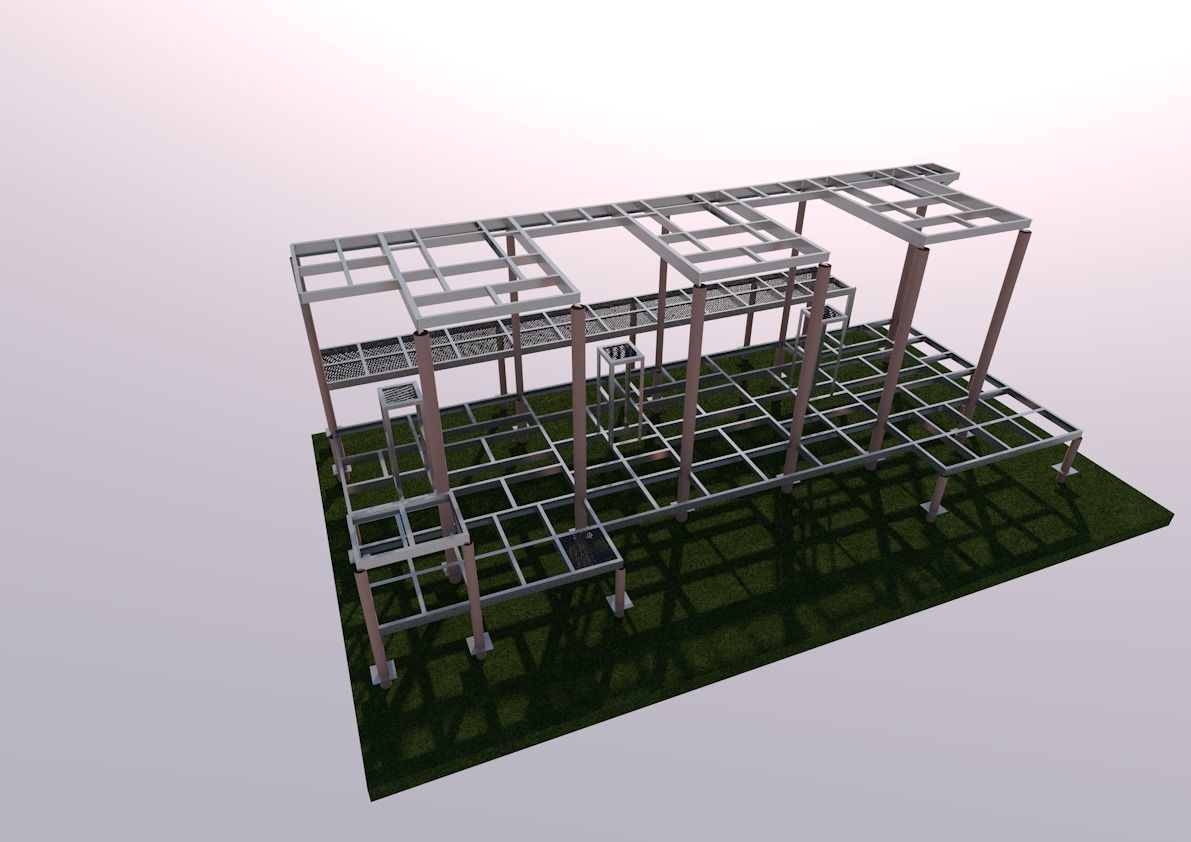

Металлоконструкции изготавливаются в соответствии с требованиями ГОСТ 23118-2012 «Конструкции стальные строительные» и СП 53-101-98 «Изготовление и контроль качества стальных строительных конструкций».

Несущие конструкции и трубопроводы подвергаются антикоррозионной обработке.

После, блок тщательно упаковывается и отправляется Заказчику водным, железнодорожным, автомобильным транспортом.

БЛОК ЕМКОСТЕЙ РГС

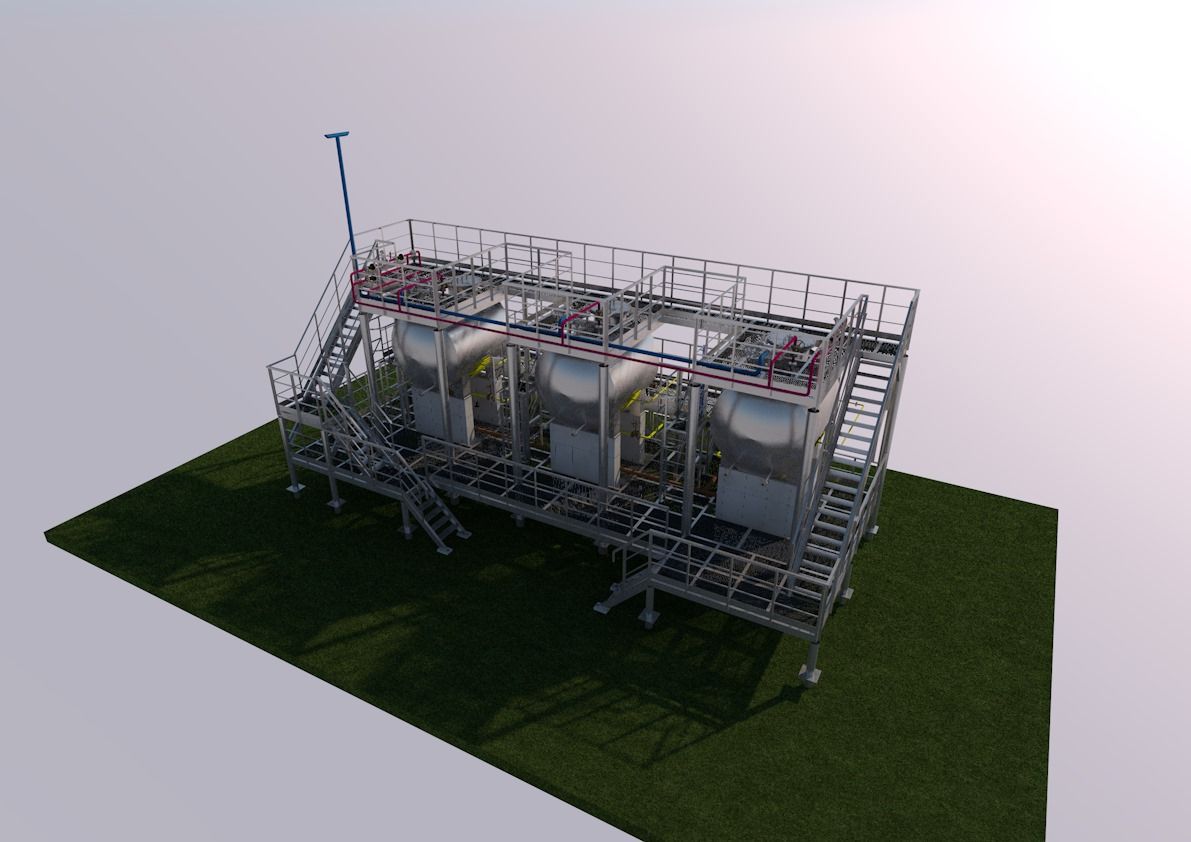

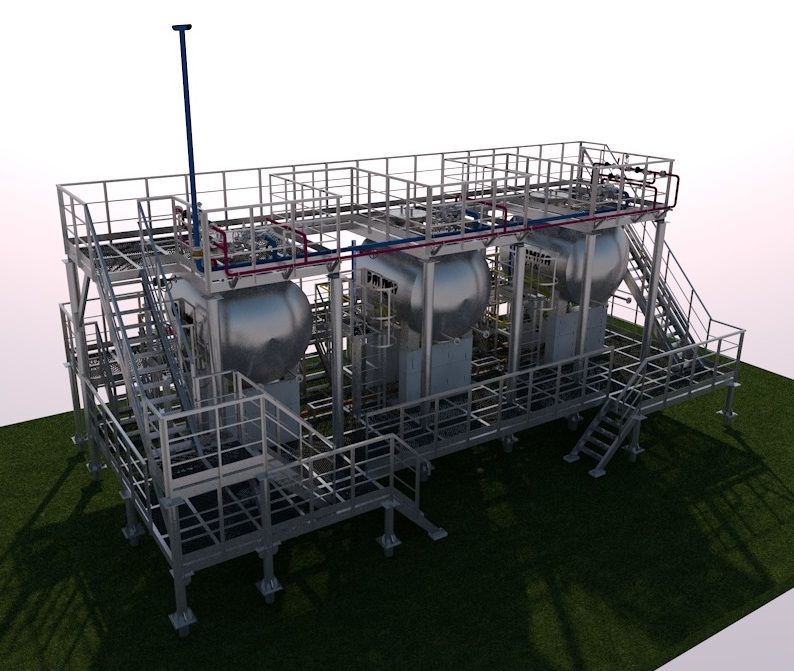

ГАЛЕРЕЯ

БЛОК ЕМКОСТЕЙ РГС

ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ

Резервуары горизонтальные стальные РГС предназначены для налива и хранения жидких продуктов и применяются в технологических установках химической, нефтехимической, нефтеперерабатывающей, нефтяной, газовой и других отраслях промышленности.

Способ установки, конструкция днища, стенки, крыши и других основных и вспомогательных металлоконструкций проектируются в соответствии с условиями эксплуатации и требований Заказчика.

У емкостного оборудования выполняется внутреннее и наружное антикоррозионное покрытие, устойчивое к изменению геометрических параметров конструкции резервуара, воздействию хранящегося в резервуаре продукта, нагрузкам, возникающим в результате суточных перепадов температур и перепадов температур в процессе эксплуатации.

Также выполняется наружный обогрев днища аппарата водным раствором пропиленгликоля, и обогрев дренажных трубопроводов — греющим кабелем.

Оборудование и трубопроводы защищены от статического электричества в соответствии с требованиями СО 153-34.21.122-2003.

Запорная арматура и исполнительные механизмы подобраны в соответствии с климатическими условиями эксплуатации.

Запорная и регулирующая арматура фланцевого исполнения, класс герметичности в затворе А по ГОСТ 54808-2011 “Арматура трубопроводная. Нормы герметичности затворов” и выполняется из материалов, устойчивых к перекачиваемой среде и рассчитанной на полный цикл службы установки.

Для запорной арматуры предусмотрена взрывозащита Exd

Обвязка в блоке выполняется с возможностью свободного доступа для ремонта при эксплуатации.

На время транспортировки и хранения предусматриваются заглушки на концах трубопроводов для исключения попадания внутрь осадков и посторонних предметов.

Монтаж технологических трубопроводов производится в соответствии с ГОСТ 32569-2013 «Трубопроводы технологические стальные”. Требования к устройству и эксплуатации на взрывопожароопасных и химически опасных производствах» утверждено приказом Федерального агентства по техническому регулированию и метрологии от 08.04.2014 г. N331-cт, СНиП 3.05.05-84 «Технологическое оборудование и технологические трубопроводы».

БЛОК ЕМКОСТЕЙ РГС

ЭЛЕКТРОТЕХНИЧЕСКАЯ ЧАСТЬ

Электроснабжение выполняется по III категории надежности. Напряжение сети 380/220В.

Питание потребителей электроэнергией осуществляется от взрывозащищенного распределительного щита ЩР, установленного с правой стороны границы блока емкостей горизонтальных.

Силовая распределительная сеть выполняется бронированным кабелем с медными жилами, с оболочкой из ПВХ, проложенными по перфорированным лоткам с крышкой и перфорированному профилю.

Выбор электропроводки предусмотрен согласно ГОСТ Р 50571.5.52-2011 «Электропроводки» и ПУЭ седьмого издания, раздела 7, главы 7.1.

Электрообогрев трубопроводов и импульсных линий к датчикам выполнен саморегулирующимся греющим кабелем с управлением по температуре трубопроводов от термостатов.

Электропроводка распределительной и групповой сети станции выполнена по системе TN-S.

В целях электробезопасности предусмотрено защитное зануление открытых проводящих частей с помощью специальных проводников, присоединенных отдельным зажимом к РЕ проводникам.

Защитное заземление электропотребителей предусмотрено специальной дополнительной жилой (защитный проводник РЕ).

БЛОК ЕМКОСТЕЙ РГС

ТРАНСПОРТИРОВАНИЕ

Транспортирование блока емкостей РГС может производиться автомобильным, железнодорожным или морским (речным) транспортом согласно действующим правилам перевозок на данном виде транспорта.

Условия транспортирования блоков в части воздействия климатических факторов по группе 8 ГОСТ 15150-69, в части воздействия механических факторов – по ГОСТ 23170-78.

Перед транспортированием необходимо демонтировать и закрепить съемные элементы блока емкостей РГС в соответствии с указаниями настоящего руководства по эксплуатации.

К перевозке допускаются только исправные блоки с целыми грузовыми проушинами.

Погрузка блока емкостей РГС на транспортное средство должно производиться крановыми средствами соответствующей грузоподъемности, снабженными траверсами и чалочными устройствами.

Подъем блока емкостей РГС разрешается только за предусмотренные для этого элементы.

Подъем блока емкостей РГС другими способами запрещается.

Крепление блока емкостей РГС к транспортным средствам должно производиться по техническим условиям погрузки и крепления грузов для каждого вида транспорта.

Габаритные размеры блока емкостей РГС соответствуют требованиям габаритов погрузки «Техническим условиям погрузки и крепления груза» МПС России.

БЛОК ЕМКОСТЕЙ РГС

ГАРАНТИЯ

АММА гарантирует соответствие блока емкостей РГС технической документации при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.

Гарантийный срок эксплуатации — 12 (двенадцать) месяцев с даты установки или 18 месяцев с даты поставки в зависимости от того, который срок наступит раньше. Срок эксплуатации не менее 25 лет.

Гарантийные сроки примененных в блоке емкостей РГС комплектующих изделий установлены заводами-изготовителями этих изделий, которые несут ответственность за их качество.

Гарантийный срок может быть согласован с Заказчиком.

БЛОК ЕМКОСТЕЙ РГС

СЕРТИФИКАТЫ
