Станции насосные блочно-модульные НС-АММА
Насосная станция поддержания пластового давления НС-АММА
ОПИСАНИЕ

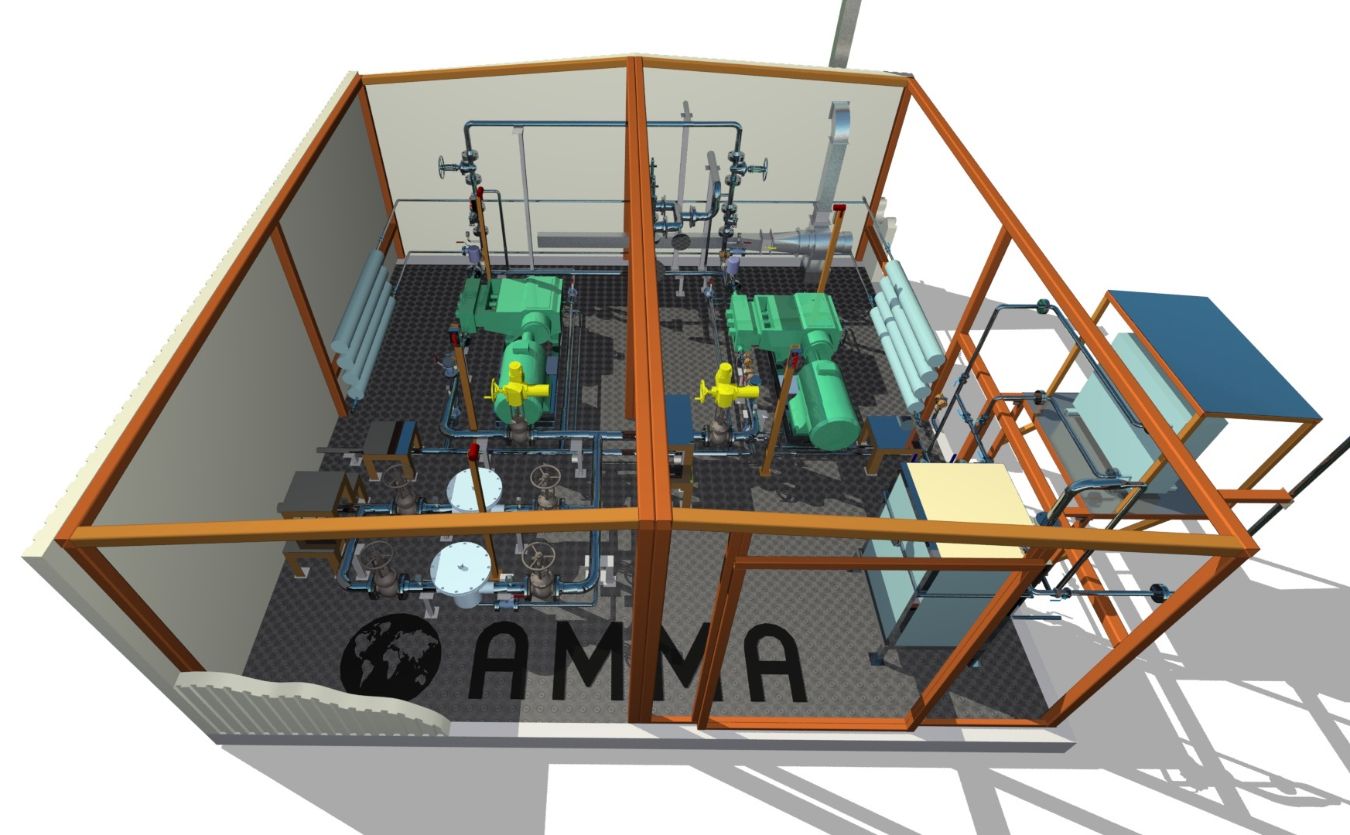

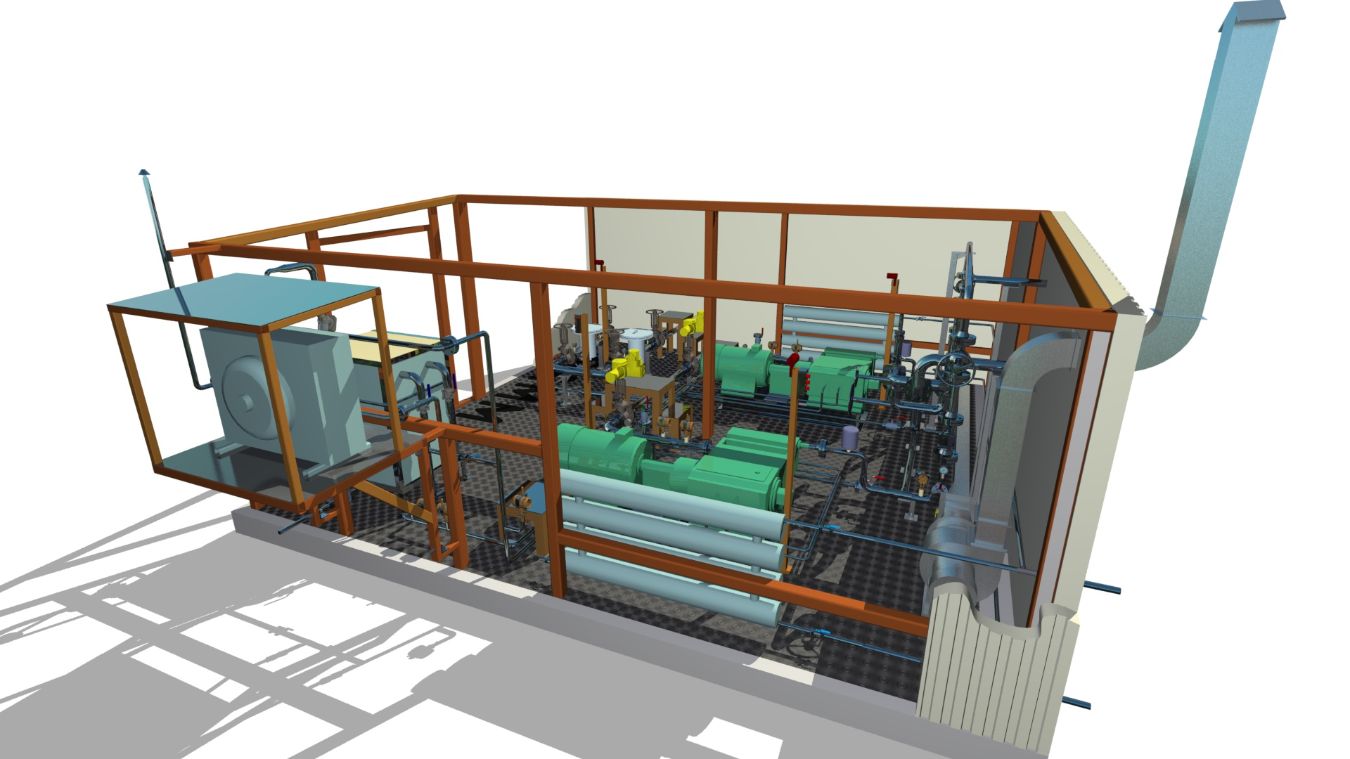

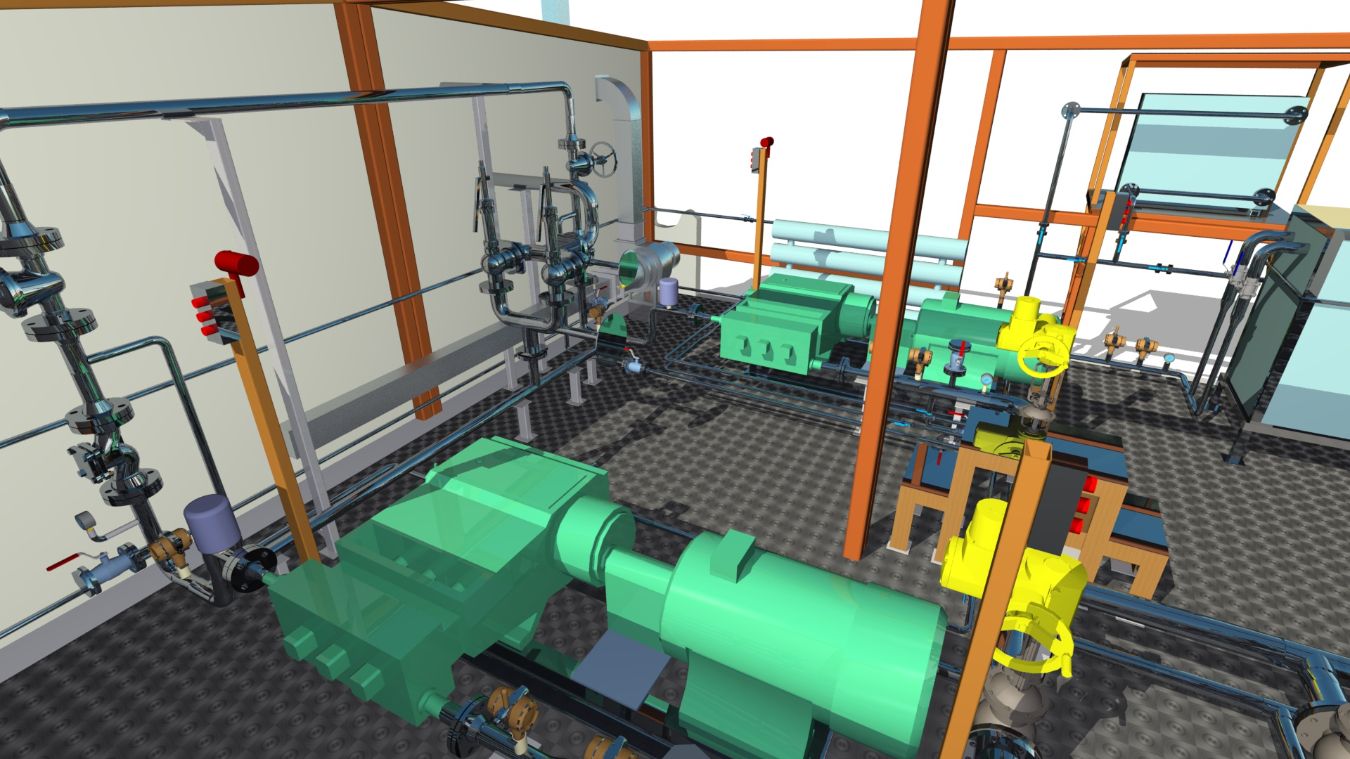

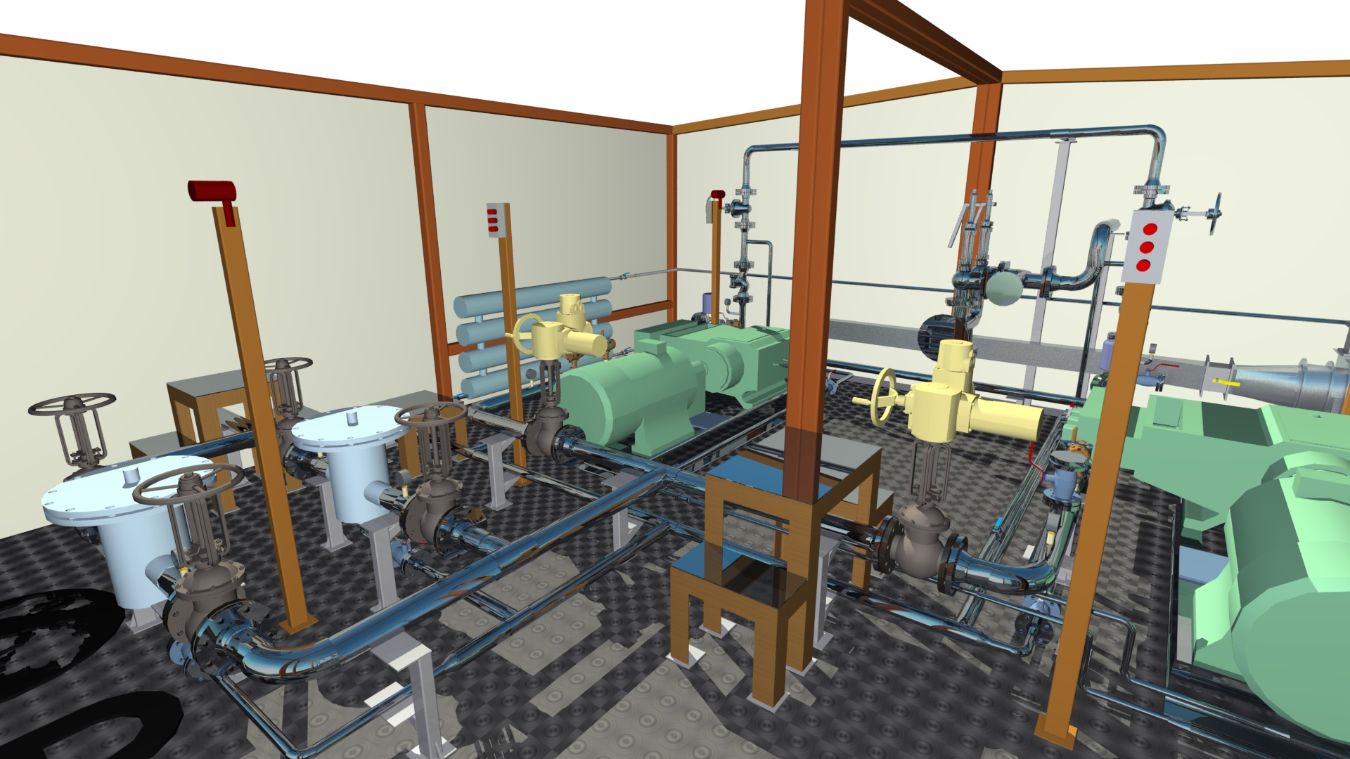

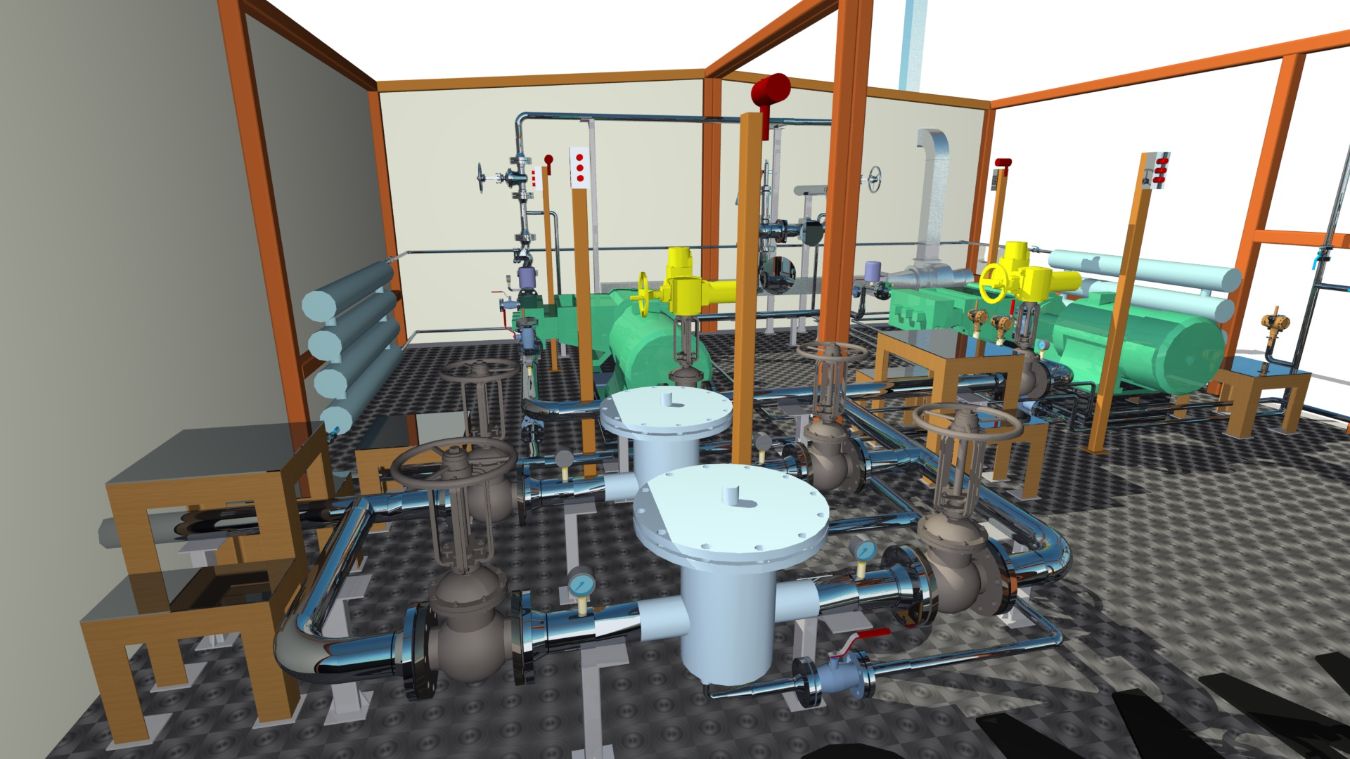

Насосная станция поддержания пластового давления на базе трехплунжерных кривошипных насосов НС-АММА выполнена в виде блок-бокса или в виде отдельных блок-боксов транспортного габарита, монтируемых на месте эксплуатации в единое здание и функционально связанных между собой технологическими, электрическими линиями.
Габаритные размеры блок-бокса выбираются в зависимости от количества, габаритных размеров насосных агрегатов и наличия другого технологического оборудования. Габариты и вес оборудования блоков подбирается исходя из возможности транспортировки их железнодорожным и автомобильным транспортом. Блок-модули выполнены максимальной заводской готовности.
Блоки-укрытия оснащаются грузоподъемными механизмами (тали), электрической или водяной системой отопления, системами освещения, вентиляции,контроля загазованности и датчиками пожарной сигнализации. Для удобства обслуживания насосных агрегатов предусмотрены площадки обслуживания. В качестве стеновых и кровельных ограждений блок-боксов применяются трехслойные металлические сэндвич-панели с утеплителем.
Уровень автоматизации насосной станции позволяет осуществлять эксплуатацию без постоянного присутствия обслуживающего персонала непосредственно у аппаратов и агрегатов. Предусмотрена автоматическая противоаварийная защита и блокировки технологического оборудования при возникновения аварийных ситуаций, аварийная и технологическая сигнализация,передается системой управления в операторную. По заказу в состав БКНС-АММА могут быть включены дополнительные блоки.
ПРЕИМУЩЕСТВА
Преимущества блочно-модульных НСППД:
Главным преимуществом блочно-модульного исполнения насосной ППД является то, что монтаж основного технологического оборудования, обвязки и аппаратуры выполняется на заводе в отдельных блоках, а на месте установки блоки монтируются и привязываются к существующим коммуникациям. В результате монтаж БКНС-АММА сокращается до 55 дней при уменьшении стоимости строительно-монтажных работ на 80%. Стационарная БКНС-АММА строится более 280 дней.
Также, в случае истощения запасов или необходимости новой дислокации технических средств ППД обеспечивается возможность их быстрой переброски на новые объекты.
Металлоконструкции изготавливаются в соответствии с требованиями ГОСТ 23118-99 «Конструкции стальные строительные» и СП 53-101-98 «Изготовление и контроль качества стальных строительных конструкций». Несущие конструкции и трубопроводы подвергаются антикоррозионной обработке.
КОМПЛЕКТАЦИЯ
В объем поставки насосной станции поддержания пластового давления на базе трехплунжерных кривошипных насосов НС-АММА входит:
- насосная станция полной заводской готовности с системами отопления, вентиляции, освещения, заземления, приборами КИПиА, средствами малой механизации;
- металлоконструкции и расходные материалы для монтажа;
- комплект запасных частей и материалов на гарантийный период;
- техническая документация (Паспорт, Эксплуатационная документация).
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

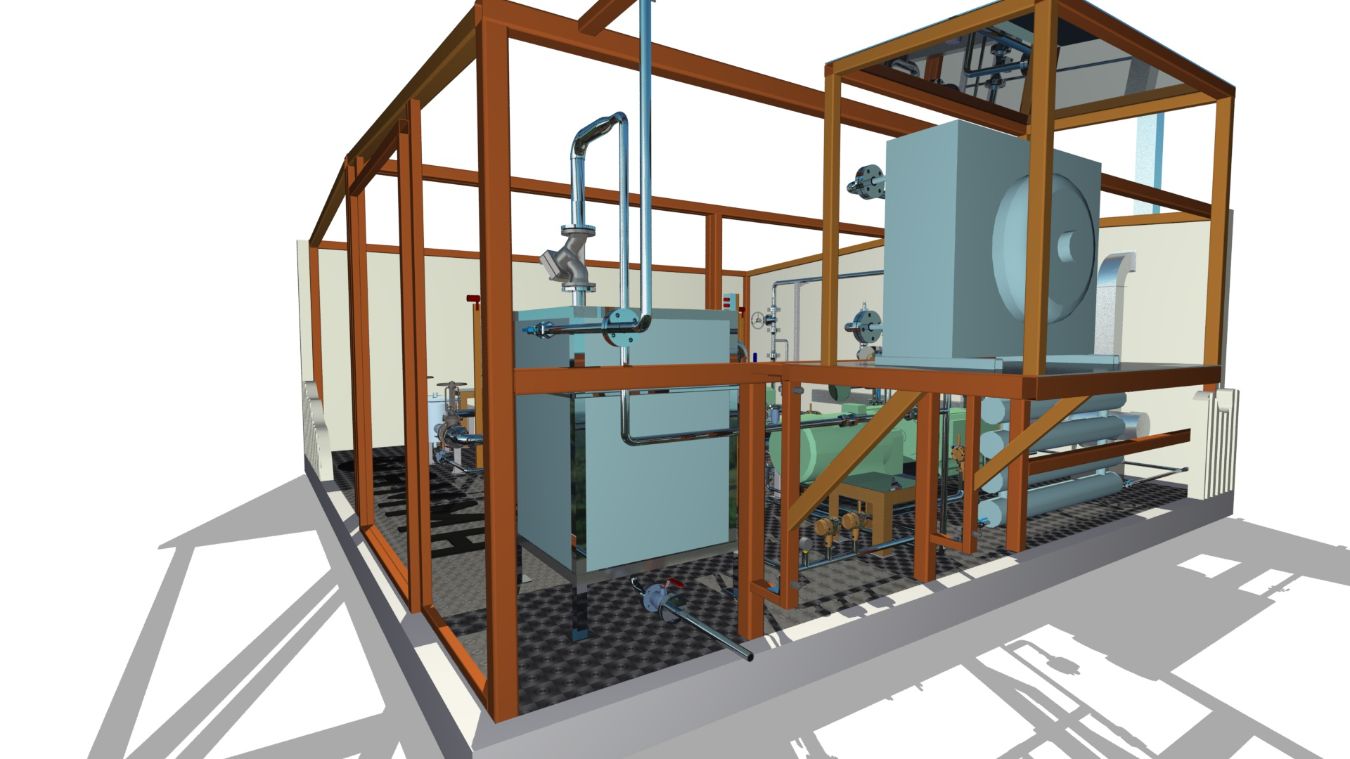

Насосная станция может быть дополнительно оборудована автономной системой подачи оборотной воды, которая служит для охлаждения сальников плунжерных насосов. Работа системы оборотной воды полностью автоматизирована и не предусматривает необходимости в обслуживающем персонале.
В случае аварийной ситуации в системе охлаждения, автоматика насосной станции подаст локальный аварийный сигнал, отправит сигнал в диспетчерскую, отключит насосное оборудование и закроет отсекающую арматуру.
В трубопроводной обвязке блока предусмотрены обтюраторы для проведения гидроиспытаний.
На время транспортировки и хранения предусматриваются заглушки на концах трубопроводов для исключения попадания внутрь осадков и посторонних предметов.
Арматура в трубопроводной обвязке предусмотрена по классу герметичности А по ГОСТ Р 54808-2011, исполнения ХЛ1 по ГОСТ 15150-69.
При необходимости предусматривается система подачи охлаждающей жидкости.
Измерительные устройства поставляются с монтажными катушками в комплекте с ответными фланцами, прокладками и крепёжными изделиями в соответствии с требованиями СА 03-005-07 «Технологические трубопроводы нефтеперерабатывающей, нефтехимической и химической промышленности. Требования к устройству и эксплуатации» п. 8.1.6.
В комплект поставки включены ответные фланцы с прокладками и крепежными деталями на выходных и входных коллекторах. Материал присоединяемых трубопроводов – сталь 09Г2С.
Система автоматизации AMMA-NS-Control позволяет осуществлять дистанционное и ручное местное управление насосами, вентиляторами, задвижками.
Система автоматики обеспечивает автоматический учет, контроль и передачу на диспетчерский пункт следующих параметров:
- температуру воды;
- давление воды на входе и выходе каждого насоса;
- температуру масла в картере каждого насоса;
- состояние задвижек на входе;
- состояние задвижек на выходе;
- состояние всех электродвигателей;
- состояние основных и резервных насосных агрегатов;
- положение дверей;
- температуру воздуха в помещении;
- сигнал уровня загазованности;
- вибрации насосного агрегата;
- утечку воды через сальниковые уплотнители;
- уровень масла в насосах;
- температуру обмоток электродвигателя;
- расход воды;
- температуру подшипников насосного агрегата;
- осевой сдвиг ротора насоса.
Система автоматики обеспечивает защиту насосных блоков от:
- падения давления воды на входе;
- падения и превышения давления воды на выходе;
- превышения потребляемой мощности тока;
- перегрева двигателя.
Отопление и вентиляция выполняется в соответствии с нормами на проектирование санитарно-технических устройств СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», ВНТП 3-85 «Нормы технологического проектирования объектов сбора, транспорта, подготовки нефти, газа и воды нефтяных месторождений», СП 5.13130.2009 «Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования».
В насосных станциях НС-АММА предусматривается водяное или электрическое отопление.
Предусмотрена вытяжная вентиляция с механическим и естественным побуждением.
Вытяжка механическая периодического действия и естественная через дефлектор.
Приток воздуха неорганизованный. Воздуховоды выполнены из листовой стали по ГОСТ 19903-74 с нанесением антикоррозионного покрытия.
Включение вентилятора предусмотрено от кнопки у входа в помещение.
С наружной стороны станции на воротах помещается табличка следующего содержания: «За 10 минут до входа включи вентилятор». Монтаж систем отопления и вентиляции произведен в соответствии с требованиями СНиП 3.05.01-85 «Внутренние санитарно-технические системы». Все отопительно-вентиляционное оборудование заземлено с учетом требований ПУЭ.
Электроснабжение выполняется по I категории надежности.
Снаружи блока (с задней стороны) устанавливаются клеммные коробки для подключения внешних кабелей. Количество и тип клемм соответствует количеству жил внешних кабелей и сечениям жил.
Все силовые и контрольные связи внутри здания выполняются в полном объеме. Для электропроводки применяются кабели в оболочке, нераспространяющей горение (нг). Сечение и количество жил соответствует типу потребителей, расчетной нагрузке и обеспечивает нормируемое время отключения автоматов при минимальном токе КЗ в конце линии. Потеря напряжения в отходящих линиях не должна превышать 0,8%. При прокладке кабелей разделяются в соответствии с нормами взаимно резервируемые кабели, группы рабочего и аварийного освещения, силовые и контрольные кабели.
Внутри блока выполняется рабочее освещение 220 В, аварийное освещение 220 В, розетки ремонтного освещения 12 В. Часть светильников аварийного освещения автоматически переключается на источник бесперебойного питания встроенный или специально предусмотренный. Предусматривается наружное освещение входов. Тип, количество и размещение светильников обеспечивают нормируемый уровень освещенности согласно СНиП 23-05-95, в том числе, в местах установки ручных пожарных извещателей и на прилегающей к входам территории радиусом не менее 5 м.
Заземление выполняется по системе TN-S. Предусматривается в 2-х противоположных местах узлы для присоединения металлокаркаса здания к внешнему заземлителю. Металлокаркас блока и материал кровли имеют характеристики, обеспечивающие их применение в качестве молниеприемника и токоотводов или предусматриваются специальные конструкции для молниезащиты.
Выбор и монтаж электрооборудования, аппаратов управления,электропроводки, сетей заземления выполняется в соответствии с действующими нормативными требованиями и условиями эксплуатации. Все материалы и электрооборудование должны имеют сертификат соответствия и разрешение наприменение Федеральной службы по экологическому, технологическому и атомному надзору.
Погрузка насосной станции НС-АММА на транспортное средство должно производиться крановыми средствами соответствующей грузоподъемности, снабженными траверсами и чалочными устройствами.
Подъем насосной станции НС-АММА разрешается только за предусмотренные для этого элементы.
Подъем насосной станции НС-АММА другими способами запрещается.
Крепление насосной станции НС-АММА к транспортным средствам должно производиться по техническим условиям погрузки и крепления грузов для каждого вида транспорта.
Габаритные размеры насосной станции НС-АММА соответствуют требованиям габаритов погрузки «Техническим условиям погрузки и крепления груза» МПС России.
При заказе оборудования и зданий АММА внимательно проанализируйте требования к строповке. В случае выбора оборудования с нижней строповкой убедитесь в том, что в пункте разгрузке и перегрузке имеются траверсы для подъема нашей продукции. Вместе с нашей продукцией Вы всегда можете заказать траверсу TR-АММА для безопасной разгрузки, погрузки.
Во время пути оборудование АММА может перегружаться с автомобильного на железнодорожный транспорт, с железнодорожного на морской, с морского снова на автомобильный и т.д.
Для безопасной, удобной доставки оборудования АММА рекомендуем вместе с нашим оборудованием заказывать траверсы TR-AMMA для минимизации потенциальных рисков повреждения оборудования во время транспортировки.
Лист технических данных на траверсу для подъема продукции Скачать
АММА гарантирует соответствие насосной станции поддержания пластового давления на базе трехплунжерных кривошипных насосов технической документации при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации — 12 (двенадцать) месяцев с даты установки или 18 месяцев с даты поставки в зависимости от того, который срок наступит раньше. Срок эксплуатации насосной станции НС-АММА 8 лет.
Гарантийные сроки примененных в насосной станции НС-АММА комплектующих изделий установлены заводами-изготовителями этих изделий, которые несут ответственность за их качество.
Гарантийный срок может быть согласован с Заказчиком.
