Станции насосные блочно-модульные НС-АММА
Плавучая насосная станция НС-АММА
ОПИСАНИЕ
В качестве ограждающих конструкций применяются трехслойные сэндвич-панелями с утеплителем из негорючего, экологически чистого материала.

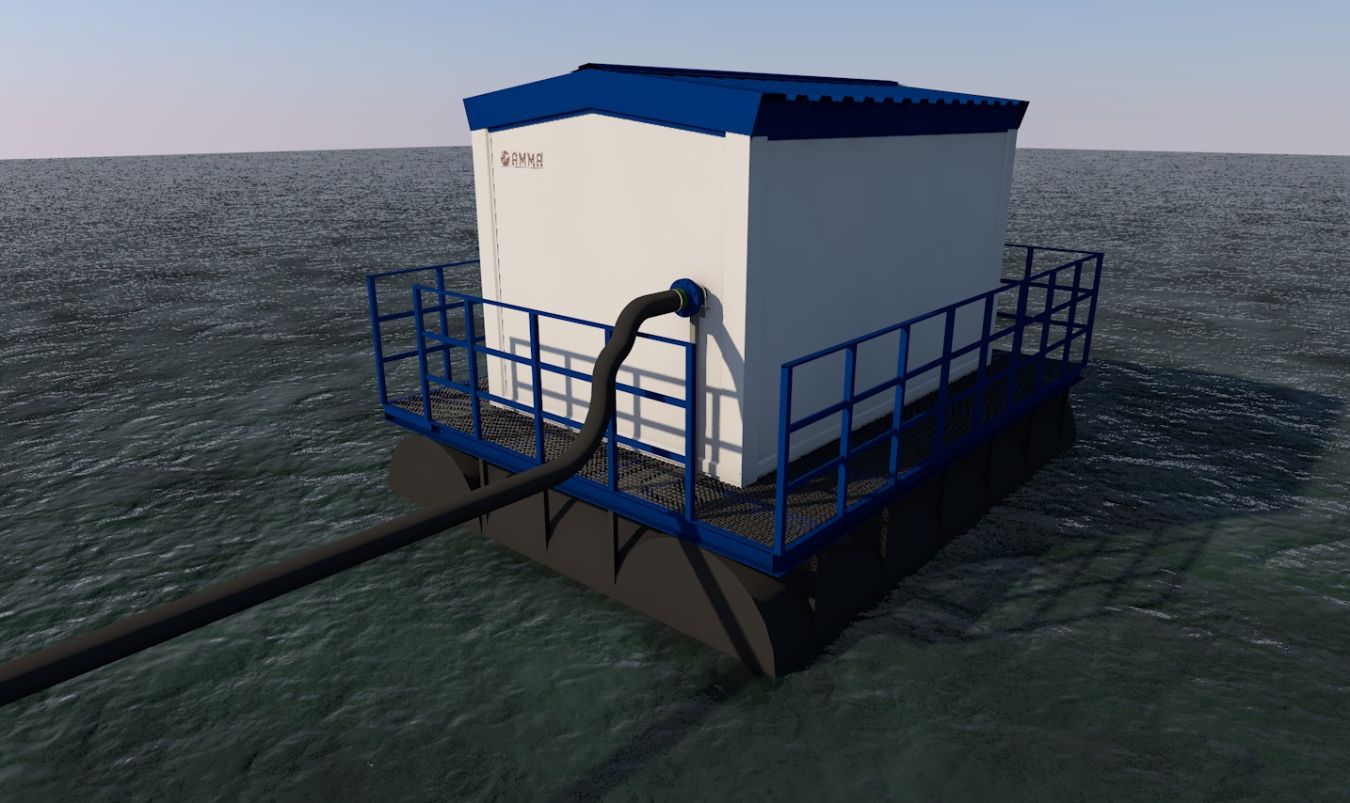

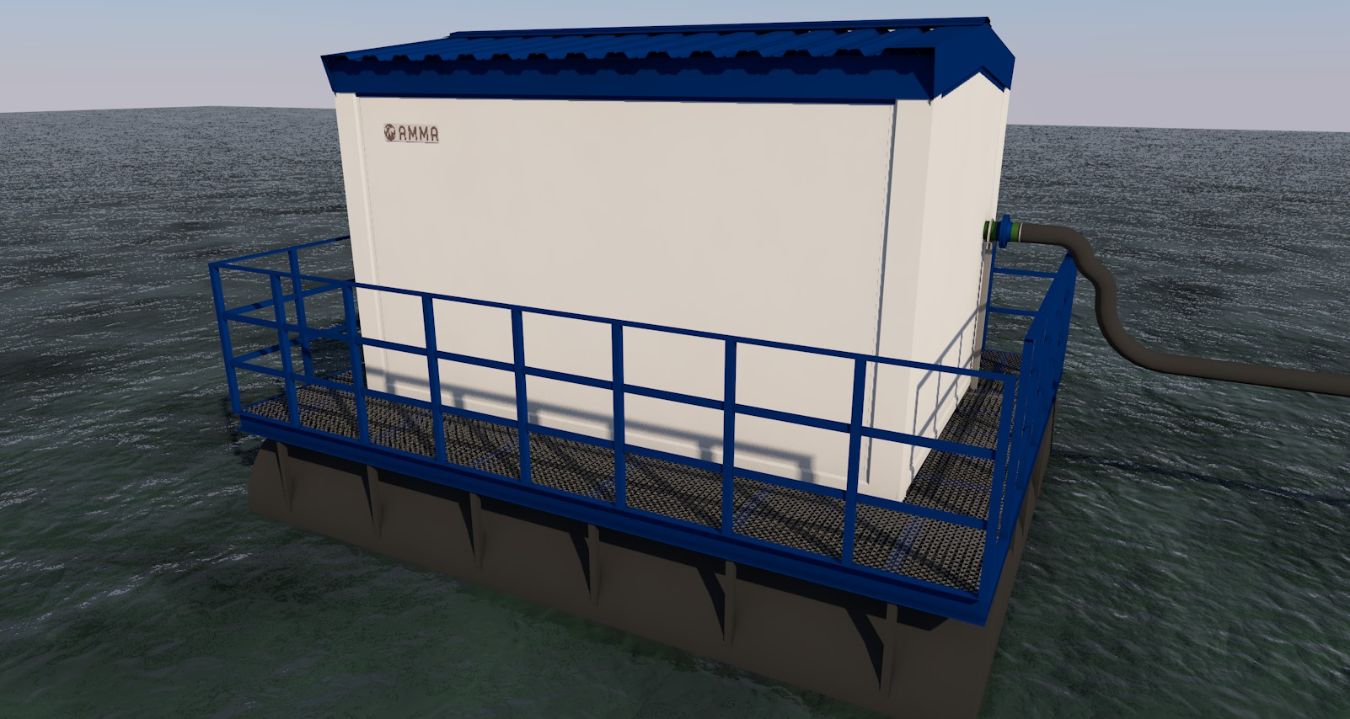

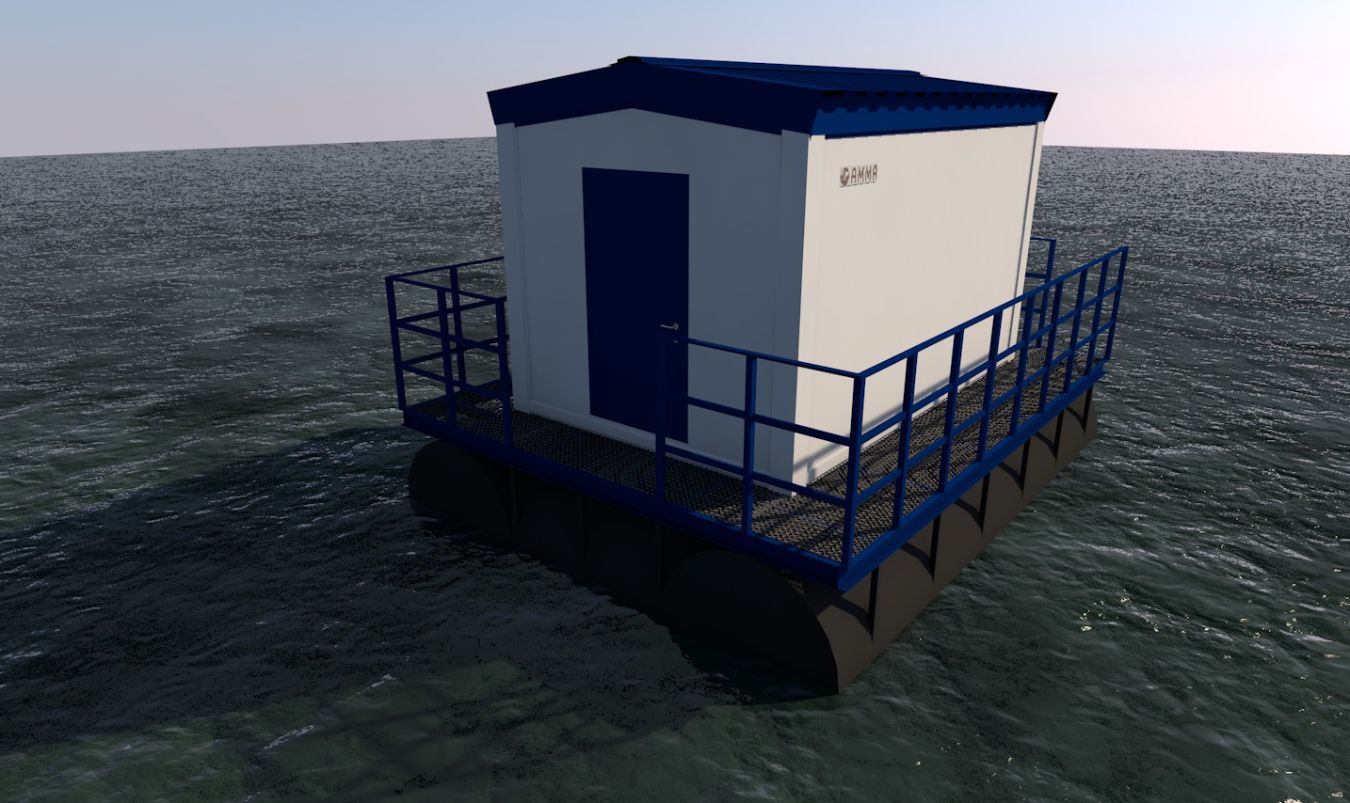

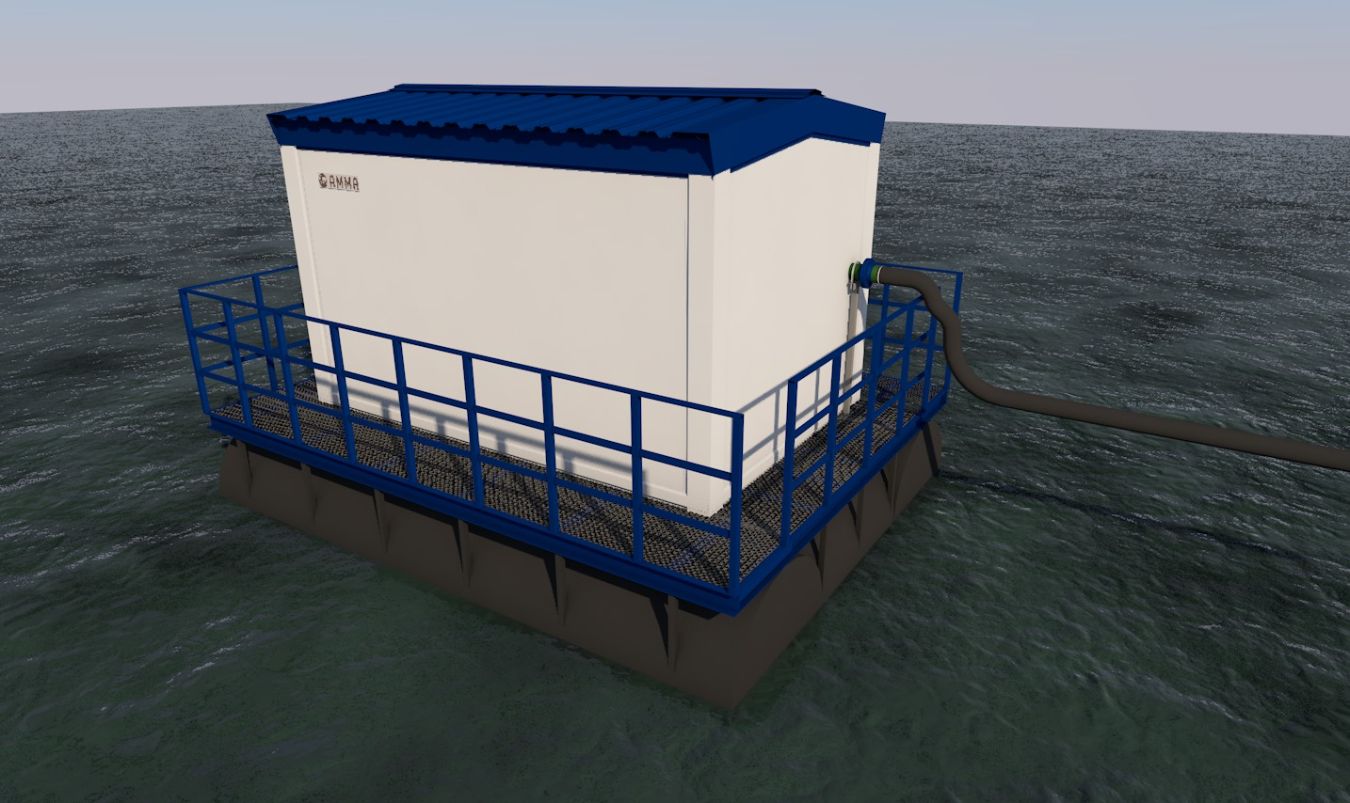

Насосная плавучая станция представляет собой сборно-разборную конструкцию, состоящую из металлических понтонов, что облегчает транспортировку станции, а также обеспечивает возможность ее монтажа в точке водозабора без использования мощного грузоподъемного транспорта.
Насосная поставляется Заказчику в максимальной заводской готовности и имеет приспособление для легкого монтажа на площадке.
ОСОБЕННОСТИ РАБОТЫ
Особенности работы плавучей насосной станции:
- простота в эксплуатации;
- климатическое исполнение ХЛ;
- применение только современных, экологически-безопасных материалов;
- погружные насосы установлены на понтоне и постоянно находятся в воде;
- работа полностью в автоматическом режиме;
- срок годности не менее 25 лет;
- быстрое изготовление;
- удобство перевозки;
- доступная стоимость.
ОБЪЕМ ПОСТАВКИ
В объем поставки насосной станции ООО НПП ”АММА” входит:
- Насосная станция полной заводской готовности с системами отопления, вентиляции, освещения, заземления, приборами КИПиА, средствами малой механизации;
- внешние опоры и расходные материалы для монтажа;
- комплект запасных частей и материалов на гарантийный период;
- техническая документация (Паспорт, Эксплуатационная документация).
КАЧЕСТВО
Металлоконструкции изготавливаются в соответствии с требованиями ГОСТ 23118-2012 «Конструкции стальные строительные» и СП 53-101-98 «Изготовление и контроль качества стальных строительных конструкций». Несущие конструкции и трубопроводы подвергаются антикоррозионной обработке.
На время транспортировки и хранения предусматриваются заглушки на концах трубопроводов для исключения попадания внутрь осадков и посторонних предметов.
Запорная трубопроводная арматура в обвязке предусмотрена по герметичности класса А в соответствии с ГОСТ Р 54808-2011 “Арматура трубопроводная. Нормы герметичности затворов.”
Автоматизация плавучей насосной станции включает в себя:
- Управление и контроль состояния насосных агрегатов;
- Сбор и передача сигналов от датчиков в диспетчерскую.
Разделом автоматизации предусмотрен вывод следующих сигналов о работе насосной станции на диспетчерский пункт:
- давление избыточное;
- расход;
- температура внутри помещения;
- состояние затворов (открыт/закрыт);
- сигнализация затопления павильона;
- сигнализация низкого уровня воды водоема (защита от сухого хода насоса);
- сигнализация проникновения в павильон (контроль несанкционированного доступа в помещение);
- количества работающих насосов;
- авария насоса.
Управление насосными агрегатами включает в себя:
- частотное регулирование;
- автоматическое переключение насосов на резервный.
Сигналы от датчиков и от частотных преобразователей поступают в шкаф автоматики, размещаемый в помещении плавучей насосной станции.
Связь шкафа управления с диспетчерским пунктом обеспечивается может обеспечиваться по оптическому каналу связи и по радиоканалу GSM.
Отопление электрическое. Для регулировки температурного режима на обогревателях установлены регуляторы температуры.
В здании предусмотрена постоянно действующая естественная приточно-вытяжная вентиляция в размере однократного воздухообмена в час.
Приток осуществляется от утепленного воздушного клапана с ручным управлением
Вытяжная вентиляция предусмотрена с естественным побуждением, за счет установки дефлектора. Для регулирования вытяжного воздуха в системе предусмотрена воздушная заслонка с ручным управлением.
Все воздуховоды предусматриваются из тонколистовой оцинкованной стали по ГОСТ 14918-80. Все отопительно-вентиляционное оборудование заземляется с учетом требований ПУЭ. Монтаж, испытание, пуско-наладочные работы производятся в соответствии с СП 73.13330.2016 «Внутренние санитарно-технические системы зданий»
Электроснабжение выполняется по I категории надежности. Напряжение сети 380/220В.
Питание потребителей электроэнергией осуществляется от шкафа ВРУ, установленного внутри павильона.
Силовые и осветительные сети выполняются кабелем марки ВВГнг(А)-LS, проложенным в металлических лотках. Сеть аварийного освещения выполнена кабелем марки ВВГнг(А)-FRLS.
Выбор электропроводки предусмотрен согласно ГОСТ Р 50571.5.52-2011 «Электропроводки» и ПУЭ седьмого издания, раздела 7, главы 7.1.
Электроосвещение плавучей насосной станции предусмотрено в соответствии с СП 52.13330.2011 «Естественное и искусственное освещение» и ВСН 34-91 «Отраслевые нормы проектирования искусственного освещения предприятий нефтяной и газовой промышленности».
Выбор светильников произведен в соответствии с характеристикой среды и назначением помещения. Управление освещением осуществляется выключателями, установленными около входа в блок-бокс.
Предусмотрены следующие виды освещения:
- рабочее;
- наружное;
- аварийное;
- ремонтное.
Электропроводка распределительной и групповой сети станции выполнена по системе TN-S.
В целях электробезопасности предусмотрено защитное зануление открытых проводящих частей с помощью специальных проводников, присоединенных отдельным зажимом к РЕ проводникам.
Защитное заземление электропотребителей предусмотрено специальной дополнительной жилой (защитный проводник РЕ).
Для защиты от прямых ударов молнии используются стержневые молниеприемники высотой 3,5 м, установленные на крыше здания.
Молниезащита выполнена в соответствии с РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений » и СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций».
Погрузка насосной станции НС-АММА на транспортное средство должно производиться крановыми средствами соответствующей грузоподъемности, снабженными траверсами и чалочными устройствами.
Подъем насосной станции НС-АММА разрешается только за предусмотренные для этого элементы.
Подъем насосной станции НС-АММА другими способами запрещается.
Крепление насосной станции НС-АММА к транспортным средствам должно производиться по техническим условиям погрузки и крепления грузов для каждого вида транспорта.
Габаритные размеры насосной станции НС-АММА соответствуют требованиям габаритов погрузки «Техническим условиям погрузки и крепления груза» МПС России.
АММА гарантирует соответствие станции газового пожаротушения технической документации при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации — 12 (двенадцать) месяцев с даты установки или 18 месяцев с даты поставки в зависимости от того, который срок наступит раньше. Срок эксплуатации станции газового пожаротушения 8 лет.
Гарантийные сроки примененных в станции газового пожаротушения комплектующих изделий установлены заводами-изготовителями этих изделий, которые несут ответственность за их качество.
Гарантийный срок может быть согласован с Заказчиком.
