Станции насосные блочно-модульные НС-АММА
Канализационная насосная станция с укрытием КНС-АММА
![](https://cdn-ru.bitrix24.ru/b13273430/landing/f0e/f0ea10f4ff474e901ee216a659658c73/Blok-boks-3x3x3.2-KNS_1x_1x.jpg)
ОПИСАНИЕ
Канализационные станции с укрытием КНС-АММА являются готовыми насосными станциями и предназначены для сбора и дальнейшего перекачивания дренажной воды, сточных вод, а также дождевой воды.
Перекачиваемые жидкости:
- Дренажная вода;
- Дождевая (поверхностная) вода;
- Промышленные и бытовые сточные воды.
- КНС-АММА работает в автоматизированном режиме, не требует постоянного присутствия обслуживающего персонала, комплектуется пультом управления и насосами марки Grundfos, Wilo и др. При эксплуатации насосов во взрывозащищенном исполнении датчики уровня подключаются к шкафу управления через искрозащитный барьер, предотвращающий возможность возникновения искры на проводе датчика уровня.
Наша компания является производителем канализационных насосных станций, качество КНС-АММА подтверждено сертификатом соответствия.
Корпуса КНС-АММА изготавливаются из полиэтилена, стеклопластика или металла. Материал резервуара канализационной станции обладает стойкостью к воздействию концентрированных кислот и щелочей, а также растворителей.
Также возможно размещение утепленного павильона–укрытия для насосной станции. В павильоне размещается грузоподъемное оборудование, аппаратура управления, санузел.
Павильон оснащен системой вентиляции, отопления, электричеством.
Перед сдачей в эксплуатацию канализационные насосные станции проходят гидравлические испытания для проверки на герметичность корпуса КНС-АММА и трубопроводной обвязки.

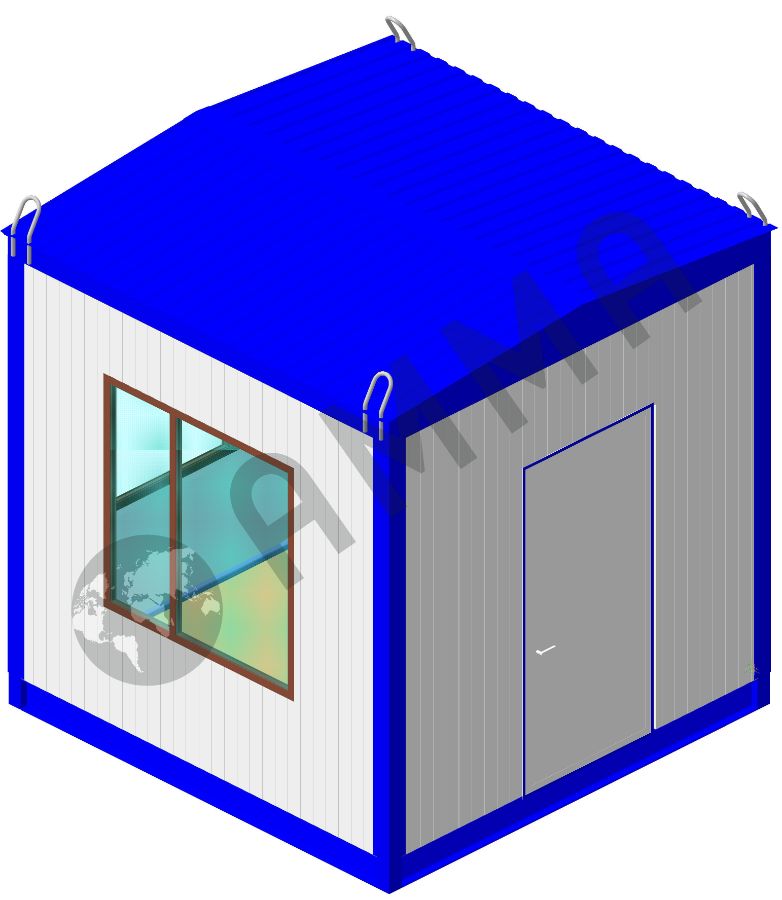

КНС – АММА с укрытием комплектуется блок-боксом с отоплением или без для более комфортной эксплуатации в районах с неблагоприятными климатическими условиями.
В блок-боксе устанавливается шкаф управления и грузоподъемный механизм для подъема насосов.
ОБЪЁМ ПОСТАВКИ
В комплект поставки КНС-АММА входит:
- Блок-бокс полной заводской готовности — 1 к-т;
- Шкаф управления насосной станцией во взрывозащищѐнном исполнении — 1 шт.;
- Силовой шкаф во взрывозащищѐнном исполнении -1 шт.;
- Комплектный корпус КНС-АММА — 1 шт.;
- Насосный агрегат Grundfos SE1.50.65.40.Ex.2.51D — 2 шт.;
- Комплект 4-х поплавковых выключателей во взрывозащищѐнном исполнении;
- Комплект исполнительной документации;
- Комплект запасных частей;
- Комплект подшипников Bearing kits, Large SE1/SEV, Fr C — 1 к-т;
- Торцевое уплотнение Kit, Shaft seal B/C22 — 1 к-т;
- Масло — 3 л.
ПРИНЦИП РАБОТЫ
Сточные воды по подводящему трубопроводу попадают в нижнюю приемную часть станции (приемный резервуар), на дне которой установлены насосные агрегаты.
Насосные агрегаты установлены на металлических пьедесталах, имеющих узел крепления с герметичной прокладкой для подачи сточных вод под давлением в напорный трубопровод, а также направляющие трубы для подъема и опускания насосных агрегатов в случае необходимости их технического обслуживания.
При включении рабочего насоса, сточная вода по напорному трубопроводу поступает в распределительную камеру, где установлены задвижки, позволяющие направлять сточную воду в отводящие трубопроводы. При нормальном функционировании КНС-АММА, все задвижки на трубопроводах находятся в положении «открыто».
Обратный клапан, установленный на трубопроводе каждого из насосных агрегатов, не позволяет попадать сточной воде обратно в трубопровод насосного агрегата находящегося в резерве. Задвижки находятся в положении «закрыто» лишь в случае ремонта обратных клапанов или устранения неполадок на сети.
Сороудерживающая корзина предназначена для сбора крупных отбросов, которые вместе со сточной водой могут попасть в приемный резервуар через подводящий трубопровод и вывести из строя погружные насосные агрегаты.
В верхней части КНС имеется крышка с люком, которая позволяет осуществлять доступ обслуживающему персоналу внутрь КНС-АММА, извлечь при необходимости насосный агрегат по направляющим с помощью цепи, а также извлекать сороудерживающую корзину для ее опорожнения.
Для спуска в КНС-АММА предусмотрена лестница. Также в верхней части располагается вентиляционный патрубок для осуществления воздухообмена внутри КНС-АММА.
На боковой стенке приемного резервуара закреплены четыре универсальных датчика поплавкового типа. С помощью указанных датчиков происходит автоматическое управление работой насосных агрегатов.
СИСТЕМА АВТОМАТИКИ
Контроль уровней осуществляется с помощью 4 поплавковых выключателей Grundfos, которые обеспечивают своевременный пуск и останов насосов, а также сигнализацию аварийных уровней. Датчики подключаются к шкафу управления LCD 108 через вспомогательный шкаф LC-Ex 4 (барьер Зенера).
В поплавковом выключателе используется микровыключатель, защищенный гладкой оболочкой из полипропилена, стойкой к воздействию большинства агрессивных жидкостей. В основном режиме работы включен один из насосов. Запуск насоса происходит при погружении в воду датчика LSL1301.
Далее, если уровень воды продолжает повышаться, и срабатывает датчик LSH1301, то включается второй насос. При аварийном уровне воды срабатывает датчик LSHH1301. По мере снижения уровня воды насосы выключаются при срабатывании датчика LSLL1301.
![](https://cdn-ru.bitrix24.ru/b13273430/landing/4f0/4f04f7e55939eb8d7bbb1fe04d244cc2/photo_CurrSnapshot3_1x.png)
Электрический пульт управления работой насосов расположен на поверхности в запирающемся щите на стойках или в помещении. При соответствии расхода поступающих сточных вод расчетным параметрам установленного оборудования, насосные агрегаты работают при нагрузках соответствующих требованиям завода изготовителя. При ручном или автоматическом (с помощью процессора) переключении насосов с «рабочего» на «резервный» происходит равномерный износ, снижается вероятность отказов оборудования, отпадает необходимость в дорогостоящих ремонтах, что снижает затраты на эксплуатацию оборудования.
АММА гарантирует соответствие канализационной насосной станции КНС-АММА с укрытием технической документации при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации — 12 (двенадцать) месяцев с даты установки или 18 месяцев с даты поставки в зависимости от того, который срок наступит раньше. Срок эксплуатации КНС-АММА с укрытием 8 лет.
Гарантийные сроки примененных в КНС-АММА с укрытием комплектующих изделий установлены заводами-изготовителями этих изделий, которые несут ответственность за их качество.
Гарантийный срок может быть согласован с Заказчиком.
