Станции насосные блочно-модульные НС-АММА
Канализационная насосная станция без укрытия КНС-АММА
ОПИСАНИЕ
Канализационные станции КНС-АММА являются готовыми насосными станциями и предназначены для сбора и дальнейшего перекачивания дренажной воды, сточных вод, а также дождевой воды.
Перекачиваемые жидкости:
- Дренажная вода.
- Дождевая (поверхностная) вода.
- Промышленные и бытовые сточные воды.
- КНС-АММА работает в автоматизированном режиме, не требует постоянного присутствия обслуживающего персонала, комплектуется пультом управления и насосами марки Grundfos, Wilo и др. При эксплуатации насосов во взрывозащищенном исполнении датчики уровня подключаются к шкафу управления через искрозащитный барьер, предотвращающий возможность возникновения искры на проводе датчика уровня.
Корпуса КНС-АММА изготавливаются из полиэтилена, стеклопластика или металла. Материал резервуара канализационной станции обладает стойкостью к воздействию концентрированных кислот и щелочей, а также растворителей.
Принцип функционирования КНС-АММА

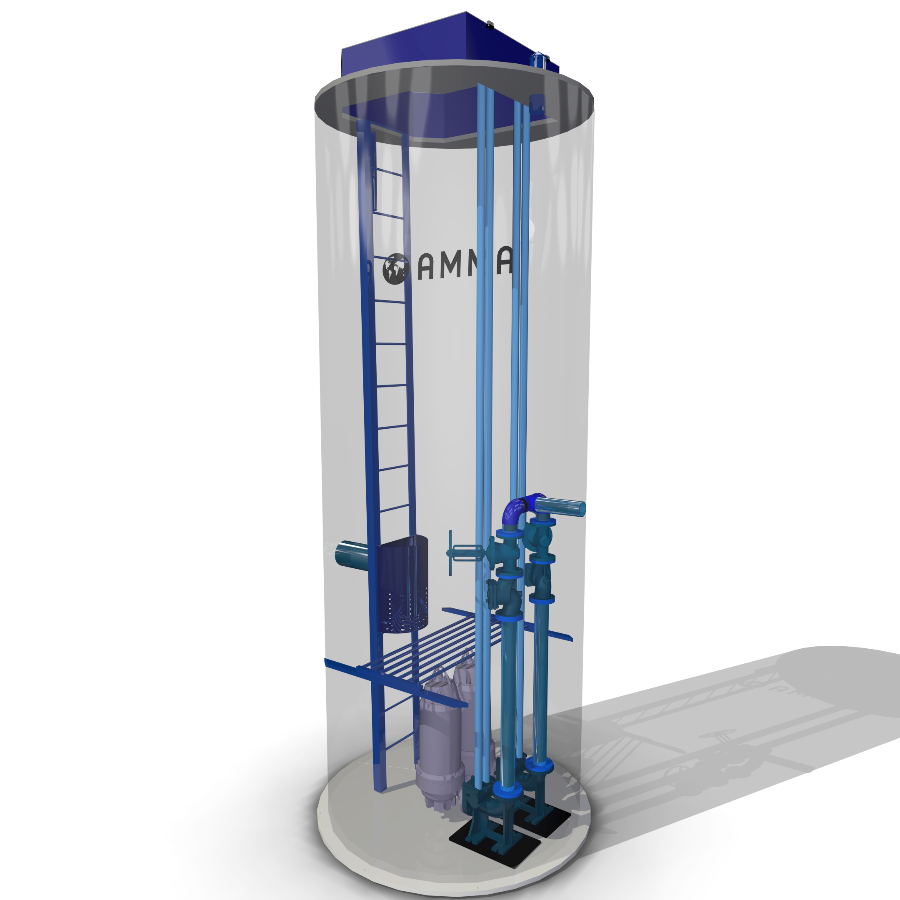

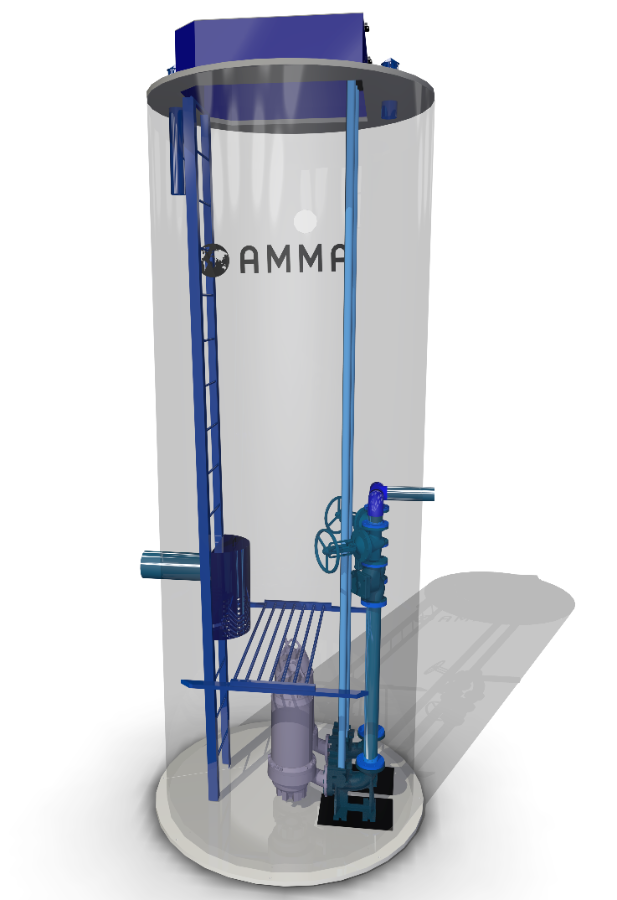

Сточные воды по подводящему трубопроводу попадают в нижнюю приемную часть станции (приемный резервуар), на дне которой установлены насосные агрегаты.
Насосные агрегаты установлены на металлических пьедесталах, имеющих узел крепления с герметичной прокладкой для подачи сточных вод под давлением в напорный трубопровод, а также направляющие трубы для подъема и опускания насосных агрегатов в случае необходимости их технического обслуживания.
При включении рабочего насоса, сточная вода по напорному трубопроводу поступает в распределительную камеру, где установлены задвижки, позволяющие направлять сточную воду в отводящие трубопроводы.
При нормальном функционировании КНС-АММА, все задвижки на трубопроводах находятся в положении «открыто».
Обратный клапан, установленный на трубопроводе каждого из насосных агрегатов, не позволяет попадать сточной воде обратно в трубопровод насосного агрегата находящегося в резерве.
Задвижки находятся в положении «закрыто» лишь в случае ремонта обратных клапанов или устранения неполадок на сети.
Сороудерживающая корзина предназначена для сбора крупных отбросов, которые вместе со сточной водой могут попасть в приемный резервуар через подводящий трубопровод и вывести из строя погружные насосные агрегаты.
В верхней части КНС имеется крышка с люком, которая позволяет осуществлять доступ обслуживающему персоналу внутрь КНС-АММА, извлечь при необходимости насосный агрегат по направляющим с помощью цепи, а также извлекать сороудерживающую корзину для ее опорожнения.
Для спуска в КНС-АММА предусмотрена лестница.
Также в верхней части располагается вентиляционный патрубок для осуществления воздухообмена внутри КНС-АММА.
На боковой стенке приемного резервуара закреплены четыре универсальных датчика поплавкового типа.
С помощью указанных датчиков происходит автоматическое управление работой насосных агрегатов.

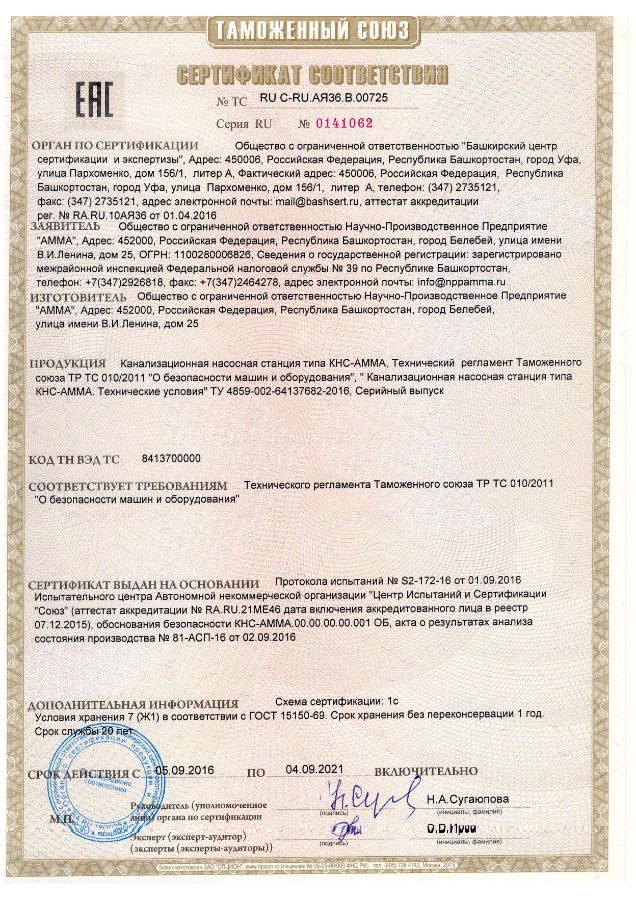

Наша компания является производителем канализационных насосных станций, качество КНС-АММА подтверждено сертификатом соответствия.
Данный датчик срабатывает при достижении уровня сточных вод верха подводящей трубы. Срабатывание датчиков дублируется световыми сигналами на пульт автоматического управления, устанавливаемый в непосредственной близости от КНС-АММА. Срабатывание аварийного четвертого датчика может быть продублировано и звуковым сигналом, чтобы привлечь внимание обслуживающего персонала в случае аварийной ситуации (в этом случае необходимо прекратить подачу стока в КНС-АММА)
Электрический пульт управления работой насосов расположен на поверхности в запирающемся щите на стойках или в помещении. При соответствии расхода поступающих сточных вод расчетным параметрам установленного оборудования, насосные агрегаты работают при нагрузках соответствующих требованиям завода изготовителя. При ручном или автоматическом (с помощью процессора) переключении насосов с «рабочего» на «резервный» происходит равномерный износ, снижается вероятность отказов оборудования, отпадает необходимость в дорогостоящих ремонтах, что снижает затраты на эксплуатацию оборудования.
АММА гарантирует соответствие канализационной насосной станции КНС-АММА без укрытия технической документации при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации — 12 (двенадцать) месяцев с даты установки или 18 месяцев с даты поставки в зависимости от того, который срок наступит раньше. Срок эксплуатации КНС-АММА без укрытия 8 лет.
Гарантийные сроки примененных в КНС-АММА без укрытия комплектующих изделий установлены заводами-изготовителями этих изделий, которые несут ответственность за их качество.
Гарантийный срок может быть согласован с Заказчиком.
