Станции насосные блочно-модульные НС-АММА

Насосная над артезианской скважиной НС-АММА

Блочная насосная станция над артезианской скважиной НС-АММА предназначена для откачки воды из артезианской скважины и подачи её потребителям с целью обеспечения питьевого и технического водоснабжения на предприятиях различного назначения, производственных объектах.

ОПИСАНИЕ

В качестве системы освещения используются люминесцентные светильники либо по желанию Заказчика с целью снижения энергозатрат и экономии денежных средств при эксплуатации энергосберегающие светодиодные светильники. Насос скважинный с пультом управления, фильтр-грязевик, счетчик, комплект арматуры.

Для монтажа и демонтажа скважинного насоса и напорного трубопровода крыша блока имеет технологический люк, а также площадку обслуживания с ограждениями для безопасности монтажных работ.

Комплект поставки насосной станции над артезианской скважиной НС-АММА включает в себя:

  • блок-бокс технологический ББТ-АММА;
  • погружной насос для откачки жидкости из скважины;
  • станция управления, обеспечивающая управление насосным агрегатом местное или дистанционное, защиту насосного агрегата в случае низкого уровня жидкости в скважине («датчик сухого хода»), отключение насосного агрегата по установкам сигнализатора давления;
  • шкаф НКУ с АВР, предназначенный для распределения электроэнергии потребителям;
  • счетчик жидкости;
  • датчик давления;
  • датчик температуры, устанавливаемый с целью контроля температуры в блок-боксе;
  • устройства контроля и сигнализация пожарной опасности и несанкционированного доступа в помещение;
  • комплект трубопроводной и запорно-регулирующей арматуры.

Дополнительная комплектация насосной станции НС-АММА — по желанию Заказчика.

При электрическом отоплении станции для поддержания комфортных условий в помещении устанавливаются электрические обогреватели со встроенными термостатами, обеспечивающие нормируемую температуру воздуха в холодное время года, а так же система естественной вентиляции обеспечивающая однократный воздухообмен.

НАСОСНАЯ НАД АРТЕЗИАНСКОЙ СКВАЖИНОЙ НС-АММА

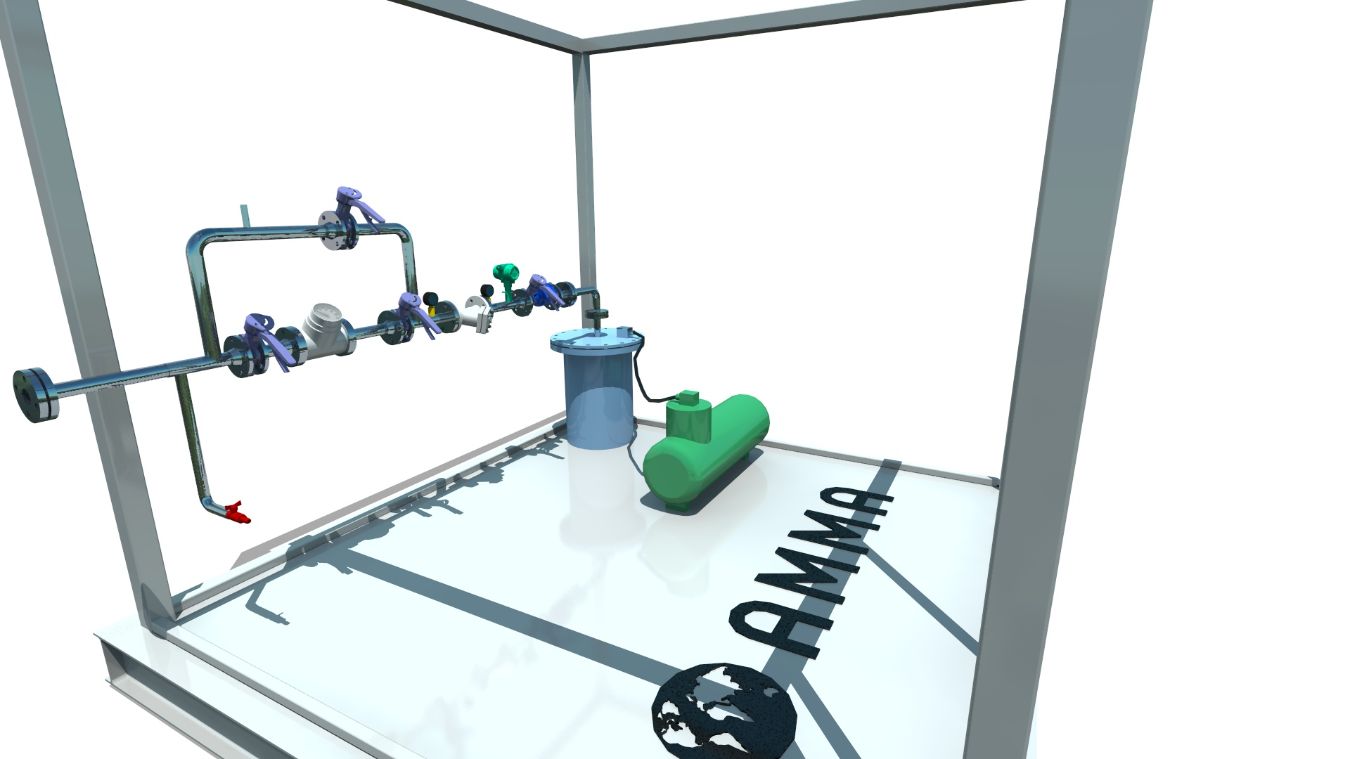

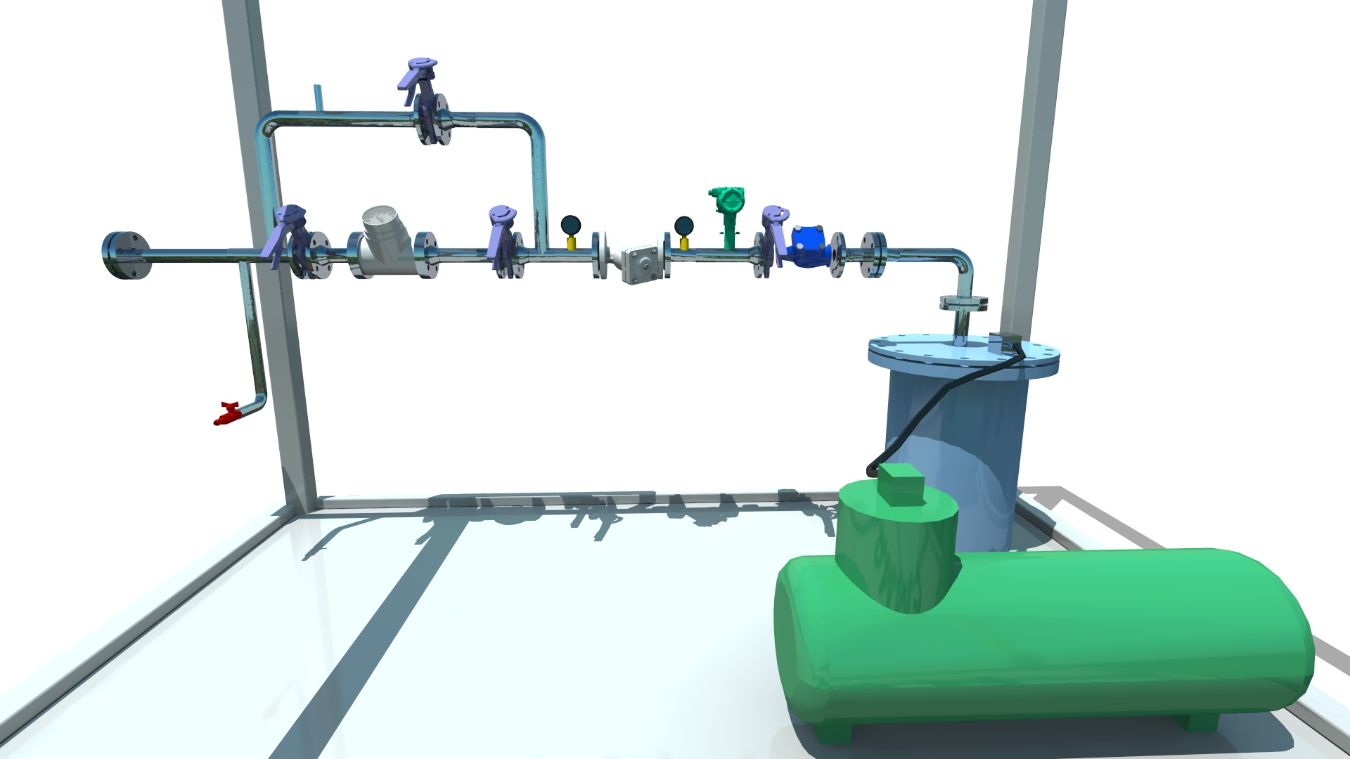

ГАЛЕРЕЯ

НАСОСНАЯ НАД АРТЕЗИАНСКОЙ СКВАЖИНОЙ НС-АММА

СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр

Категория взрывопожароопасности зданий по НПБ 105-03...........................

Степень огнестойкости по СНиП 21-01 -97..........................................................

Температура внутри блока, °С, не ниже...............................................................

Температура окружающей среды, °С....................................................................

Габаритные размеры блока-укрытия, мм

Длина

Ширина

Высота

Значение

Д

IV

+5

-50 …+50


3000

2500

2790

НАСОСНАЯ НАД АРТЕЗИАНСКОЙ СКВАЖИНОЙ НС-АММА

ЭЛЕКТРОТЕХНИЧЕСКАЯ ЧАСТЬ

Электроснабжение выполняется по II категории надежности.

Напряжение сети 380/220В.

Снаружи блока (с задней стороны) устанавливаются клеммные коробки для подключения внешних кабелей. Количество и тип клемм соответствует количеству жил внешних кабелей и сечениям жил.

Все силовые и контрольные связи внутри здания выполняются в полном объеме. К прокладке электрических сетей приняты кабели с медными жилами и изоляцией пониженной горючести марки ВВГнг-LS. Для однофазных приемников используются трехжильные кабели.

Прокладка электросетей осуществлена в металлических лотках. Электропроводка имеет защиту от перегрузки и токов короткого замыкания автоматическими выключателями.

Время автоматического отключения питания при токах К3 соответствует табл. 1.7.1 ПУЭ.

Для электропроводки применяются кабели в оболочке, не распространяющей горение (нг). Сечение и количество жил соответствует типу потребителей, расчетной нагрузке и обеспечивает нормируемое время отключения автоматов при минимальном токе КЗ в конце линии. Потеря напряжения в отходящих линиях не должна превышать 0,8%. При прокладке кабелей разделяются в соответствии с нормами взаимно резервируемые кабели, группы рабочего и аварийного освещения, силовые и контрольные кабели.

Внутри блока выполняется рабочее освещение 220 В, аварийное освещение 220 В, розетки ремонтного освещения 12 В. Часть светильников аварийного освещения автоматически переключается на источник бесперебойного питания встроенный или специально предусмотренный. Предусматривается наружное освещение входов. Тип, количество и размещение светильников обеспечивают нормируемый уровень освещенности согласно СНиП 23-05-95, в том числе, в местах установки ручных пожарных извещателей и на прилегающей к входам территории радиусом не менее 5 м.

Заземление выполняется по системе TN-S. Предусматривается в 2-х противоположных местах узлы для присоединения металлокаркаса здания к внешнему заземлителю.

Металлокаркас блока и материал кровли имеют характеристики, обеспечивающие их применение в качестве молниеприемника и токоотводов или предусматриваются специальные конструкции для молниезащиты.

Выбор и монтаж электрооборудования, аппаратов управления, электропроводки, сетей заземления выполняется в соответствии с действующими нормативными требованиями и условиями эксплуатации. Все материалы и электрооборудование должны имеют сертификат соответствия и разрешение на применение Федеральной службы по экологическому, технологическому и атомному надзору.

Заземляющее устройство выполняется по периметру насосной станции на глубине 0,7 м. от планировочной отметки земли и на расстоянии 1 м. от фундамента. В качестве вертикальных заземлителей используются стальные стержни диаметром 16 мм, длиной 4,5 м, горизонтальных – стальную полосу 40х4 мм. Соединение горизонтальных и вертикальных заземлителей выполняются сваркой. Места сварки защищаются от коррозии. Траншея для заземлителей засыпается однородным грунтом, не содержащим камней, щебня, строительного мусора. Засыпка производится с утрамбовкой грунта.

Для защиты от поражения электрическим током в случае повреждения изоляции применяются следующие меры защиты при косвенном прикосновении:

  • уравнивание потенциалов;
  • автоматическое отключение питания.

В здании выполняется основная система уравнивания потенциалов, соединяющая между собой следующие проводящие части:

  • PEN проводник питающей линии;
  • заземляющий проводник, подсоединенный к заземляющему устройству;
  • металлические трубы коммуникаций, входящих в здание;
  • металлические части каркаса здания;
  • систему внешней молниезащиты.

Для соединения с основной системой уравнивания потенциалов все указанные части присоединяются к главной заземляющей шине (ГЗШ) при помощи проводников уравнивания потенциалов. ГЗШ располагается в распределительном Щите.

В качестве проводников уравнивания потенциалов используются специально прокладываемые проводники, а также металлические строительные конструкции, отвечающие требованиям к проводимости и непрерывности электрической сети.

НАСОСНАЯ НАД АРТЕЗИАНСКОЙ СКВАЖИНОЙ НС-АММА

ТРАНСПОРТИРОВАНИЕ

Транспортирование насосной над артезианской скважиной НС-АММА может производиться автомобильным, железнодорожным или морским (речным) транспортом согласно действующим правилам перевозок на данном виде транспорта.

Условия транспортирования насосной станции НС-АММА в части воздействия климатических факторов по группе 8 ГОСТ 15150-69, в части воздействия механических факторов – по ГОСТ 23170-78.

Перед транспортированием необходимо демонтировать и закрепить съемные элементы насосной станции НС-АММА в соответствии с указаниями настоящего руководства по эксплуатации.

К перевозке допускаются только исправные блоки с целыми грузовыми проушинами.

Погрузка насосной станции НС-АММА на транспортное средство должно производиться крановыми средствами соответствующей грузоподъемности, снабженными траверсами и чалочными устройствами.

Подъем насосной станции НС-АММА разрешается только за предусмотренные для этого элементы.

Подъем насосной станции НС-АММА другими способами запрещается.

Крепление насосной станции НС-АММА к транспортным средствам должно производиться по техническим условиям погрузки и крепления грузов для каждого вида транспорта.

Габаритные размеры насосной станции НС-АММА соответствуют требованиям габаритов погрузки «Техническим условиям погрузки и крепления груза» МПС России.

НАСОСНАЯ НАД АРТЕЗИАНСКОЙ СКВАЖИНОЙ НС-АММА

ТРАВЕРСА ДЛЯ ПОДЪЕМА ПРОДУКЦИИ

При заказе оборудования и зданий АММА внимательно проанализируйте требования к строповке. В случае выбора оборудования с нижней строповкой убедитесь в том, что в пункте разгрузке и перегрузке имеются траверсы для подъема нашей продукции. Вместе с нашей продукцией Вы всегда можете заказать траверсу TR-АММА для безопасной разгрузки, погрузки.

Во время пути оборудование АММА может перегружаться с автомобильного на железнодорожный транспорт, с железнодорожного на морской, с морского снова на автомобильный и т.д.

Для безопасной, удобной доставки оборудования АММА рекомендуем вместе с нашим оборудованием заказывать траверсы TR-AMMA для минимизации потенциальных рисков повреждения оборудования во время транспортировки.

НАСОСНАЯ НАД АРТЕЗИАНСКОЙ СКВАЖИНОЙ НС-АММА

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

АММА гарантирует соответствие станции газового пожаротушения технической документации при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.

Гарантийный срок эксплуатации — 12 (двенадцать) месяцев с даты установки или 18 месяцев с даты поставки в зависимости от того, который срок наступит раньше. Срок эксплуатации станции газового пожаротушения 8 лет.

Гарантийные сроки примененных в станции газового пожаротушения комплектующих изделий установлены заводами-изготовителями этих изделий, которые несут ответственность за их качество.

Гарантийный срок может быть согласован с Заказчиком.

НАСОСНАЯ НАД АРТЕЗИАНСКОЙ СКВАЖИНОЙ НС-АММА

СЕРТИФИКАТЫ
