Мобильная установка подготовки нефти

МОБИЛЬНЫЕ КОМПЛЕКСЫ

Мобильная установка подготовки нефти (МУПН)

Состоит из блоков максимальной заводской готовности, с размещением оборудования на автомобильных шасси или санях. Блоки МУПН имеют конструкцию, позволяющую в любое время произвести оперативный монтаж, демонтаж, мобилизацию и подготовку установки к эксплуатации на новом месте, как в полном составе оборудования комплекса, так и отдельно взятыми модулями.

НАЗНАЧЕНИЕ

Мобильная установка подготовки нефти (МУПН) предназначена для:

разделения и подготовки продукции скважин на нефть, нефтяной газ и пластовую воду по требованиям ГОСТ 51858-2002;
отгрузки нефти автотранспортом либо откачки по трубопроводу и реализации;
учёта и анализа скважинной продукции по нефти, воде и газу.
Комплектность МУПН

ОБЪЁМ ПОСТАВКИ

МУПН состоит из следующих основных блоков (комплектация может быть изменена по требованию заказчика):

Блок входной гребенки УРД-1;
Нефтегазовые сепараторы входной ступени сепарации НГС-1,2;
Газовый сепаратор ГС-1;
Нефтегазовые сепараторы со сбросом воды глубокого обезвоживания НГСВ-1,2 (в комплекте блок учета пластовой воды);
Блок сепараторов КСУ-1,2;
Блок подогревателя нефтяной эмульсии П-1,П-2;
Насосные агрегаты перекачки нефти Н-1,Н-2;
Блок факельного хозяйства (горизонтальная факельная установка для утилизации пластовой воды и попутного нефтяного газа (ГФУ);
Блок подготовки и распределения топливного газа в комплекте с блоком учета газа (БПТГ);
Блок автоматической системы налива АЦ (на одновременную отгрузку четырех автоцистерн);
Блок учета и измерения качества нефти на выходе с МУПН (СИКН);
Блок подземной емкости с насосом для сбора дренажей с комплекса ЕД-1;
Блок подземной емкости с насосом для сбора теплоносителя подогревателя нефти ЕДТ-1;
Шкаф азотной рампы;

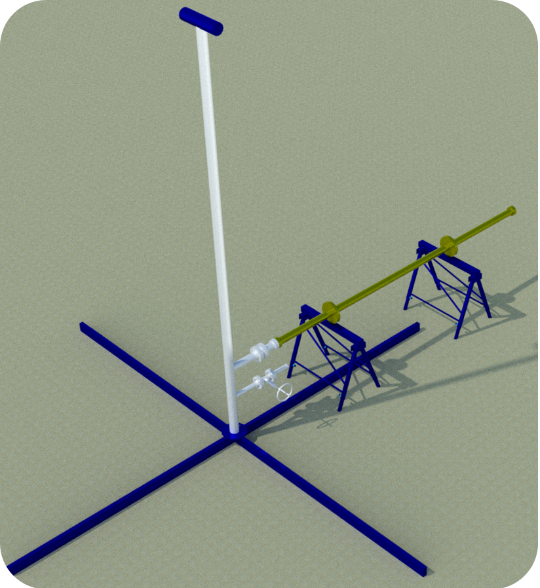

Свеча рассеивания;
Операторная с АРМ оператора.

МОБИЛЬНАЯ УСТАНОВКА ПОДГОТОВКИ НЕФТИ (МУПН)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗМЕРЯЕМОЙ СРЕДЫ (ПРИМЕР ХАРАКТЕРИСТИКИ МУПН)

НАИМЕНОВАНИЕ ПОКАЗАТЕЛЕЙ

Рабочее давление, МПа:

Нефтегазовый сепаратор входной ступени сепарации...................................

Газовый сепаратор...................................................................................................

Нефтегазовый сепаратор со сбросом воды глубокого обезвоживания.......

Блок факельного хозяйства....................................................................................

Температура продукции скважин, °С....................................................................

Кинематическая вязкость жидкости, м2/с...........................................................

Плотность жидкости, кг/м3.....................................................................................

Содержание сероводорода, об.%, не более........................................................

Измеряемый расход жидкости нефтяных скважин при рабочих условиях, т/сут., не более...........................................................................................................

Измеряемый расход газа, нм3/сут., не более.....................................................

Режим работы МУПН................................................................................................

Вид климатического исполнение комплекса по ГОСТ 15150-69....................

Род тока:

частота, Гц...................................................................................................................

напряжение, В............................................................................................................

Габаритные размеры блоков длина х ширина х высота, мм..........................

величина

от 1 до 6,3

от 0 до 1,6

от + 5 до + 40*

от 1х10-6 до 3,1х10-4*

от 100 до 1000*

От 1000 до 2000*

79000*

непрерывный

ХЛ1

220/380

Не более 17000х3400х3500

МОБИЛЬНАЯ УСТАНОВКА ПОДГОТОВКИ НЕФТИ (МУПН)

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Несущей конструкцией типового блока МУПН является силовая рама с каркасом для крепления технологических трубопроводов, оборудования и кабельных эстакад, площадок обслуживания. Под рамой предусмотрены сани с дышлом для передвижения блоков на различных видах транспорта. Блоки размещаются в один ярус на плитах. Также возможно исполнение блоков на шасси.

Закрытые блок-боксы состоят из основания, каркаса, выполненного из металлического профиля, закрытого снаружи трёхслойными сэндвич-панелями с утеплителем из минеральной ваты.

Двери изготовлены из металла и утеплены, имеют замки и другие стопорные устройства. Входные группы включают в себя защитные козырьки и ступени.

Для погрузочно-разгрузочных и монтажных работ имеются строповочные элементы.

Транспортирование может осуществляться железнодорожным, автомобильным или водным транспортом.

МОБИЛЬНАЯ УСТАНОВКА ПОДГОТОВКИ НЕФТИ (МУПН)

ОТОПЛЕНИЕ ВЕНТИЛЯЦИЯ

Поддержание заданных параметров воздуха в закрытых блоках предусмотрено за счет электрического отопления. В качестве нагревательных приборов предусмотрены обогреватели электрические в общепромышленном, либо взрывозащищенном исполнении.

Также предусматривается естественная приточно-вытяжная вентиляция и механическая вытяжная и при необходимости аварийная вытяжная вентиляция.

Для удаления теплоизбытков, поступающих от оборудования, устанавливается осевой вытяжной вентилятор, который срабатывает по сигналу датчика температуры.

Для теплого периода в помещении операторной устанавливается сплит-система, для поддержания оптимальных параметров воздуха.

МОБИЛЬНАЯ УСТАНОВКА ПОДГОТОВКИ НЕФТИ (МУПН)

АВТОМАТИЗАЦИЯ

Блоки МУПН комплектуется приборами КИП во взрывозащищенном исполнении.

Блок бокс может комплектоваться:

локальной системой управления;
системой ввода/вывода, подключается к центральной системе управления находящийся в операторной по интерфейсу;
клеммной коробкой, подключается к центральной системе управления находящийся в операторной;

Для быстрого и удобного монтажа блок укомплектовывается быстроразъемными соединениями. Контрольные кабельные сети выполнены кабелем, проложенным в металлических коробах с крышкой.

В операторной установлен центральная система управления к которой подключаются локальные системы управления блоков, системы ввода/вывода или напрямую сигналы от датчиков, установленных на блоках.

Информация со всех приборов выводится на АРМ оператора.

Передача данных в АСУТП заказчика может осуществляться следующим образом (по согласованию):

по интерфейсу RS485 протокол Mdbus RTU;
по Ethetnet протокол Mdbus TCP;
по оптоволокну;
по радиорелейной линии;
по спутниковой связи.

МОБИЛЬНАЯ УСТАНОВКА ПОДГОТОВКИ НЕФТИ (МУПН)

ЭЛЕКТРОСНАБЖЕНИЕ И ОСВЕЩЕНИЕ

Питание потребителей электроэнергией для каждого блока МУПН осуществляется от распределительного шкафа.

Предусмотрен электрообогрев трубопроводов и сепарационного оборудования, управление электрообогревом происходит от сигнала шкафа ЛСУ.

В блоках предусматривается следующие виды освещения: рабочее, аварийное и при необходимости наружное (для закрытых блок-боксов). В качестве источников света принимаются взрывозащищенные светодиодные светильники. Управление освещением осуществляется переключателями.

Электропроводка распределительной и групповой сети выполнены по системе TN-S.

В целях электробезопасности предусмотрено защитное заземление открытых проводящих частей с помощью специальных проводников, присоединенных отдельным зажимом к PE-проводникам. Защитному заземлению подлежат приборы КИПиА, металлические корпуса клеммных коробок, металлические части каркаса здания, металлические трубы.

По контуру блока прокладывается контур заземления с возможностью присоединения к внешнему контуру заземления

МОБИЛЬНАЯ УСТАНОВКА ПОДГОТОВКИ НЕФТИ (МУПН)

ПРЕИМУЩЕСТВА

Полная заводская готовность – можно немедленно приступать к эксплуатации изделия;
Применение современных материалов, отвечающим всем требованиям экологичности и безопасности;
Широкое климатическое применение;
Значительный срок эксплуатации – 20 лет;
Максимальная надежность строительных конструкций;
Эстетичность используемых отделочных материалов;
Изготовление по индивидуальному заказу. Возможность изменения комплектации комплекса по желанию Заказчика;
Различные типоразмеры помещений.

МОБИЛЬНАЯ УСТАНОВКА ПОДГОТОВКИ НЕФТИ (МУПН)

ОСНОВНОЙ ОБЪЕМ ПОСТАВКИ

Мобильный комплекс;
Типовая схема расстановки оборудования;
Техническая документация, рекомендации по установке блоков на площадку;
Схема подключения электрического оборудования и приборов КИП;
Паспортная документация на установку и комплектующие изделия;
комплект ЗИП;
Руководство по эксплуатации, техническая схема;
Технологический регламент, сертификат соответствия;
Паспорт и руководство на систему АСУТП.

МОБИЛЬНАЯ УСТАНОВКА ПОДГОТОВКИ НЕФТИ (МУПН)

ТЕХНОЛОГИЧЕСКАЯ СХЕМА

МОБИЛЬНАЯ УСТАНОВКА ПОДГОТОВКИ НЕФТИ (МУПН)

ВАРИАНТЫ КОМПЛЕКТАЦИИ

МУПН-300-6,3-200-3-ОП-ПТ-ЭДГ-1-НП-ФУ-БДР-НС-2В1-0-РЛЛ-0-КТП-0-БО-ХЛ-Exd-2

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

1 Вид установки:

МУПН (Мобильная установка подготовки нефти)
МКОС (Мобильный комплекс освоения скважин)
ПКИОС (Передвижной комплекс для исследования и
освоения нефтегазовых скважин)
МБСНУ (малогабаритная блочная сепарационно-наливная установка)

2 Расход ГЖС, м3/ч

300
1000
2000

3 Давление на входе, Мпа

4 Газовый фактор, м3/м3

200
250
300
350
400
500
600
700
800
900
1000
1500
2000

5 Качество нефти по требованиям ГОСТ 51858-2002, группы

6 Наличие отбойника проппанта:

ОП – наличие
0 – без отбойника

7 Наличие печи подогрева нефти ПТ

ПТ – наличие
0 – отсутствие печи

8 Наличие электродегидратора ЭДГ

ЭДГ – наличие
0 – отсутствие

9 Резервуарный парк РП

1 – да
0 – нет

10 Способ утилизации воды

НП (Установка закачки воды в пласт с буферной емкостью)
СЖ – утилизация воды на факеле
АТ – перевозка автотранспортом

11 Наличие факельной установки

ФУ – наличие
0 - отсутствие

12 Наличие блока дозирования реагентов в комплекте:

БДР – наличие
0 – отсутствие

13 Налив

НУ - Установка налива
НС – налив в сеть заказчика

14 Степень автоматизации

ПА – шкафы управления на каждом блоке
МСД – модули сбора данных на каждом блоке
2В1 – шкафы по одному на несколько одинаковых блоков
2В1-МСД – модули сбора данных на несколько одинаковых блоков
КК – клеммные коробки на блоках

15 Дополнительные опции для вариантов комплектации ПА, МСД, 2В1, 2В1-МСД

0 – связь со шкафом управления в операторной по проводу
1 – связь со шкафом управления в операторной беспроводная

16 Передача данных в АСУТП заказчика

0 – отсутствие
RS – RS485 протокол Mdbus RTU
ET – Ethetnet протокол Mdbus RTU
ОВ – оптоволокно
РЛЛ – радиорелейная линия
СС – спутниковая связь

17 Спутниковая связь

1 – да
0 – нет

18 Наличие

ДЭС (дизельная электростанция)
КТП (Трансформаторная подстанция)
0 – от заказчика
19 Наличие быстроразъемных соединений кабельной продукции (ЭОМ, АТХ, ПС) на границе блоков
БРС - наличие
0 – отсутствие

20 Наличие блока операторной

БО - наличие
0 – отсутствие

21 Климатическое исполнение

ХЛ
УХЛ
У
Т

22 Тип взрывозащиты

23 Способ транспортировки

1 – шасси
2 – сани
3 – скид

МОБИЛЬНАЯ УСТАНОВКА ПОДГОТОВКИ НЕФТИ (МУПН)

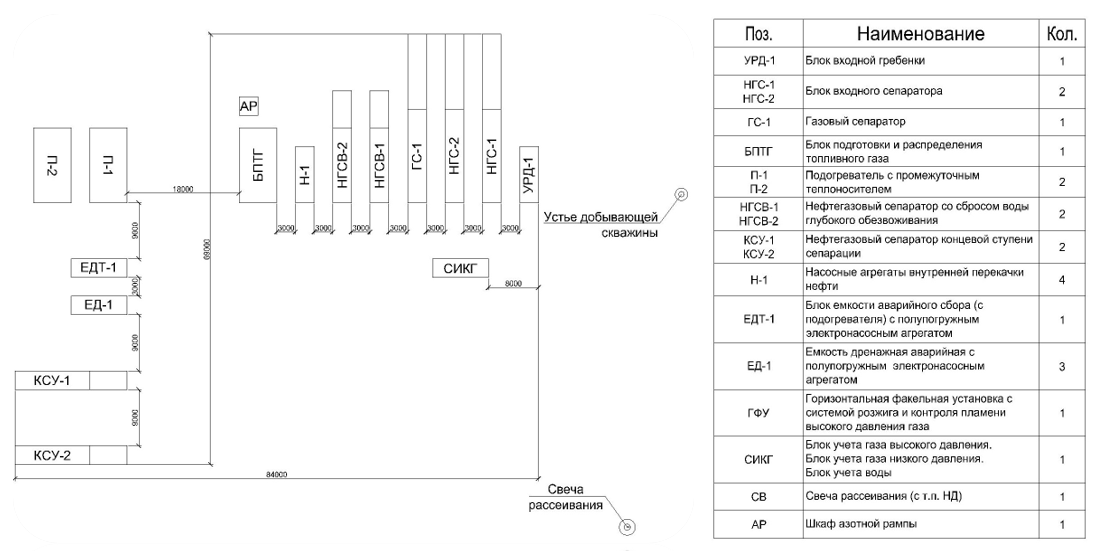

КОМПОНОВКА МУПН

МОБИЛЬНАЯ УСТАНОВКА ПОДГОТОВКИ НЕФТИ (МУПН)

ПРИМЕРЫ РЕШЕНИЙ

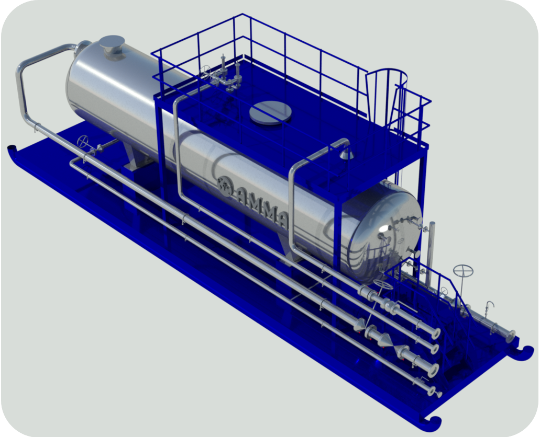

Блок нефтегазосепаратора (НГС)

Аппарат НГС представляет собой горизонтальный аппарат с перегородкой, имеющий внутреннюю и наружную антикоррозионную обработку, теплоизолированный.
Основным назначением аппарата является разделение нефтяной смеси на нефть, газ, а также очистка попутного газа от примесей.
Аппарат имеет внутренний змеевик для обогрева жидкости внешним теплоносителем – паром от ППУ.
НГС имеет систему АСУТП, которое поддерживает технологические параметры работы в рабочем режиме, а также не допускает их «выход» за эти пределы.

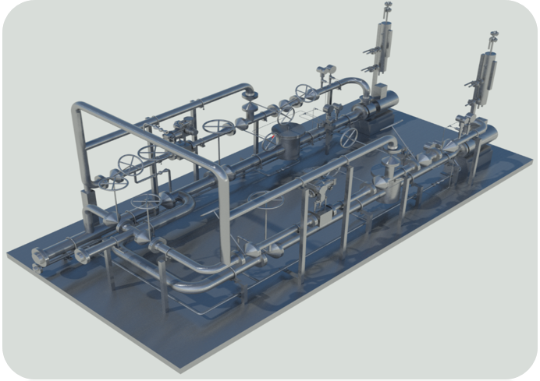

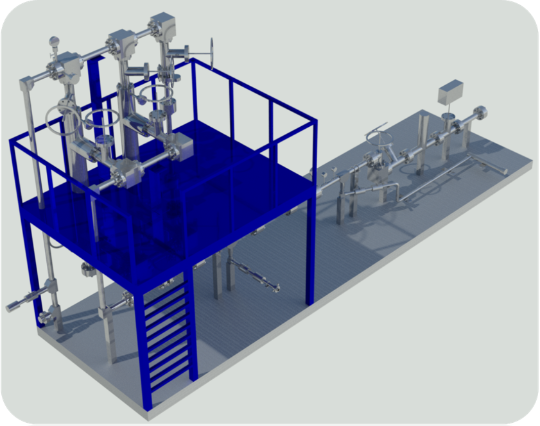

Узел регулирования давления (УРД)

Узел регулирования давления представляет собой совокупность технических устройств, позволяющих :

1)регулировать давление после скважины до установки газосепаратора;

2)измерять расход, температуру и давление;

3) очищать газожидкостную смесь от проппанта.

Также в обвязке УРД предусмотрен клапан приводной для защиты от высокого давления.

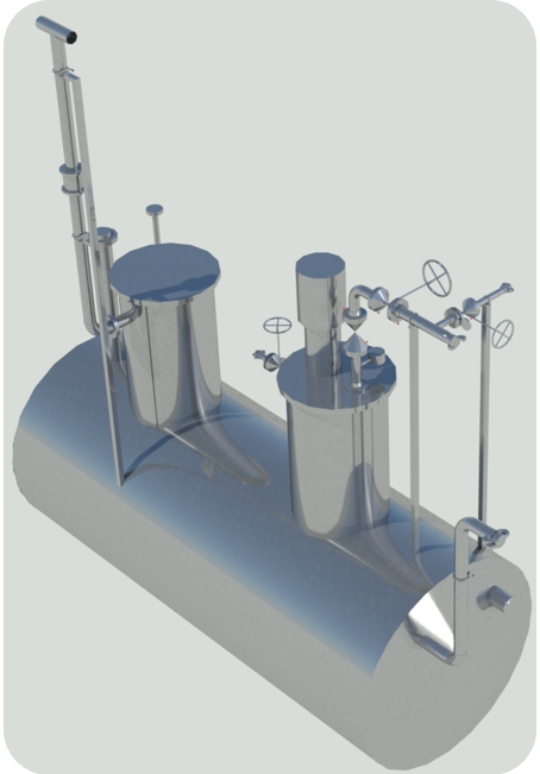

Блок подземной емкости (ЕДТ, ЕД)

Подземная емкость с погружным насосом в комплекте с технологической трубопроводной обвязкой используется для слива и сбора дренажей с установки МУПН и теплоносителя (воды) из подогревателя нефти

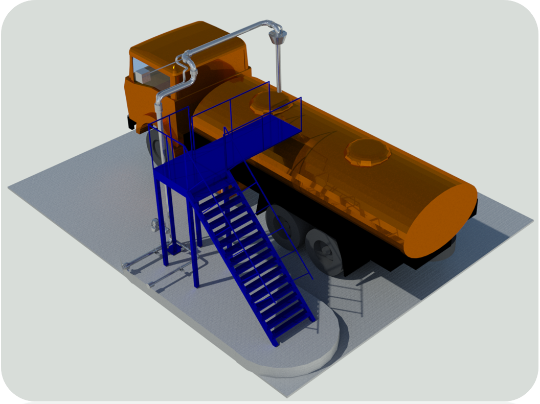

Автоматическая система налива (АСН)

Автоматизированная системы учета и налива (АСН) предназначена для осуществления автоматизированного процесса налива продукта, осуществления коммерческого учета продукта в единицах массы (объема).
Комплекс представляет собой рамное основание с размещенными на нем трубопроводами, запорно-регулирующей арматурой, приборами КИПиА.
Система контроля и управления предназначена для управления и контроля за технологическими процессами комплекса.
Электрооборудование и средства КИП в комплексе применены во взрывозащитном исполнении. Объем автоматизации и контроля обеспечивает работу без постоянного присутствия обслуживающего персонала.

Блок насосной станции

Насосная станция перекачки нефти предназначена для перекачки нефти в системах внутренних перекачек МУПН, а также для подачи подготовленной нефти в межпромысловый трубопровод. Насосные станции могут быть на открытой площадке, в укрытии или в блочно-модульном исполнении.
Станции могут комплектоваться: перекачивающими агрегатами; системами фильтрации; трубопроводной и кабельной обвязкой; запорно-регулирующей арматурой; необходимыми средствами автоматизации; вспомогательным оборудованием; системами жизнеобеспечения.
Поставляемые блоки комплектуются системами автоматизированного управления оборудованием и процессами, позволяющими эксплуатировать станции без постоянного присутствия обслуживающего персонала

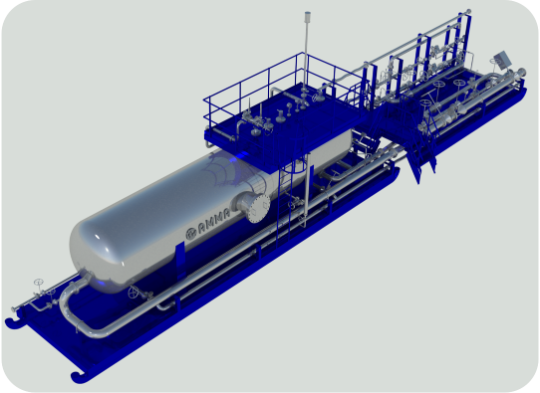

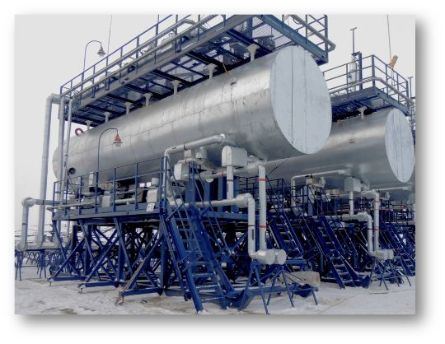

Концевая сепарационная установка (КСУ)

Концевые сепарационные установки (КСУ) предназначены для окончательной дегазации нефти до требуемых значений давления насыщенных паров и очистки попутного газа.
Блок КСУ имеет открытую конструкцию, располагается на раме и содержит в своем составе обвязку технологических трубопроводов, запорно-регулирующую арматуру, приборы КИПиА, электрику, которые поддерживают технологические параметры на заданном уровне.
Монтаж сепараторов на постаменты из-за разности высот обеспечивает слив продукта в электродегидраторы, емкости накопительные или другое оборудование, установленное после КСУ в технологической цепочке.
Нефтегазосепараторы бывают с условным давлением от 0,6 до 2,5 МПа, расчетная температура от минус 60°С до 100°С, объёмом от 6,3 до 100 м3, диаметрами от 1200 до 3400 мм

Нефтегазосепаратор (НГСВ )

Сепаратор нефтегазовый со сбросом воды НГСВ — нефтегазовое оборудование, которое используется для разделения продукции скважин на нефть, газ и воду. Сепараторы НГСВ - важный составляющий блок мобильных установок сбора и подготовки нефти в случае, когда продукция скважин сильно обводнена и требуется предварительное отделение воды, чтобы сделать транспортировку экономически рентабельной.
Блок сепаратора НГСВ имеет открытую конструкцию располагается на раме и содержит в своем составе обвязку технологических трубопроводов, запорно-регулирующую арматуру, приборы КИПиА, электрику, которые поддерживают технологические параметры на заданном уровне.

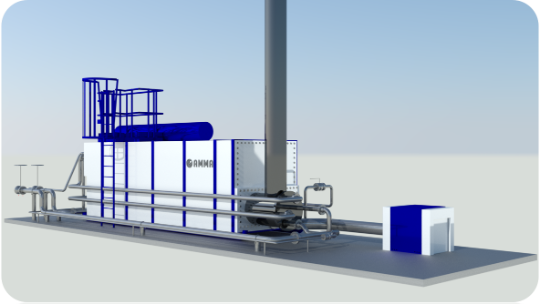

Блок подогревателя нефти (П-1,П-2)

Блок подогревателя нефти комбинированный применяется для нагрева нефти различной вязкости и нефтяной эмульсии в технологии установки МУПН.
Блок подогревателя состоит из следующих основных частей:
-блока нагрева с горелочным устройством;
-блока вентагрегата;
-системы автоматизации. Блок нагрева предназначен для передачи тепла от продуктов сгорания топливного газа к нагреваемой нефти. Блок нагрева представляет собой емкость, установленную на раме-основании и заполненную промежуточным теплоносителем. В емкости размещены топка и продуктовый змеевик, обвязанный в два потока. К фланцу топки крепится основная и запальная горелки.

Блок факельного хозяйства

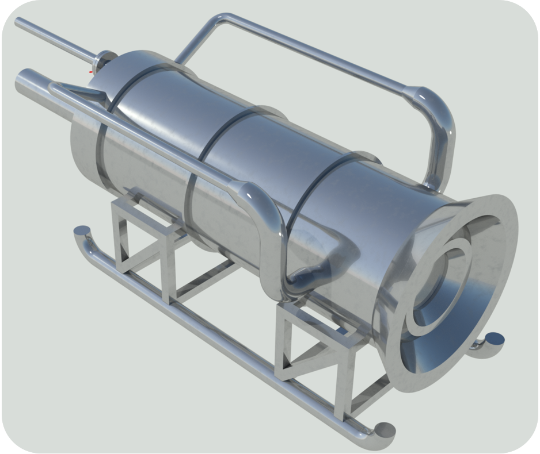

Горизонтальная факельная установка (ГФУ)

Горизонтальные факельные установки (ГФУ) со средствами дистанционного розжига и контроля, предназначены для сжигания попутного газа, паров и пластовой воды при аварийных, постоянных и периодических сбросах на объектах.
В основной комплект поставки входят:
-горизонтальное факельное устройство в комплекте с дежурной (запальной) горелкой, высоковольтным электродом для розжига пламени, термопарой для контроля за наличием пламени;
-блок (шкаф) регулирования газа на дежурную горелку;
-блок преобразования с источником высокого напряжения.

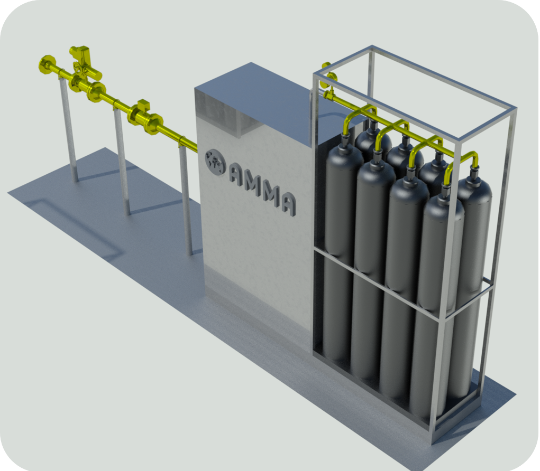

Блок подготовки и распределения топливного газа

Назначение и технологические функции (БПТГ)
Блоки подготовки газа БПТГ устанавливаются в мобильных установках МУПН и предназначены для подготовки и стабильной подачи топливного газа к потребителю. При этом строго поддерживаются определённые параметры (давление, степень очистки, физико-химические показатели).
Основные технологические функции:
-очистка от механических примесей и капельной влаги, сброс конденсата
-поддержание нужной температуры газа на выходе блоков
-снижение давления до заданного значения и поддержание его на нужном уровне
-технологический или коммерческий учёт расхода
Блоки подготовки газа поставляются на место эксплуатации в блочно-модульном исполнении, что обеспечивает их полную заводскую готовность, что значительно сокращает время монтажных работ. Все оборудование устанавливается в утепленном блок-бокс, представляющий собой металлический пространственный каркас, обшитый сэндвич-панелями. Внутри возможно размещение обогревателя, системы вентиляции и др. видов оборудования.
Преимущества БПТГ
-безопасность, высокая степень защиты;
-возможность ручного, дистанционного и автоматического управления техпроцессами;
-сбалансированное сочетание цены, качества и функциональности;
-всё оборудование размещается в едином блочном модуле, что сокращает срок строительно-монтажных работ.

Свеча рассеивания (СР)

СР применяется при утилизации сбросов газов и паров от предохранительных клапанов, установленных на сосудах и аппаратах, работающих со средами, относящимися к взрывоопасным и вредным веществам.
Параметры изготавливаемых свечей рассеивания определяются видом и количеством сбросов, давлением, классом опасности, категорией и группой среды, а также местом установки и температурой эксплуатации. Опорная конструкция свечи рассеивания может быть изготовлена на растяжках, самонесущая и башенного типа.

Рампы азотные (АР)

Рампа представляет из себя комплекс газового оборудования, состоящий из газовых баллонов, соединительных трубок, коллекторов и др. оборудования.
Предназначена для тушения пожара на подогревателях нефти.
Подключение баллонов через отдельную запорную арматуру дает возможность производить их поочередную замену.

Рампы, по заданию заказчика, выпускаются в следующих возможных вариантах:
Стационарном, рассчитанном на крепление к стене помещения
Контейнерном исполнении
Шкафном исполнении
Рампа-стойка
