МОБИЛЬНЫЕ КОМПЛЕКСЫ

Мобильный блок реагентного хозяйства АММА-МБРХ

МБРХ представляет собой автофургон, разделенный на два отсека – технологический отсек реагентного хозяйства и мастерскую, либо состоящий из одного технологического отсека, монтируемый на базе грузового автомобиля или на шасси прицепа.

ОПИСАНИЕ

Исполнение блока реагентного хозяйства на шасси обеспечивает его мобильность и возможность обслуживания различных установок без дополнительных капитальных затрат на строительство стационарных установок дозирования реагента.


МБРХ состоит из следующих составных частей и систем:

  • Шасси грузового автомобиля / шасси прицепа;
  • Насосных агрегатов.


В зависимости от конструкции насосного агрегата, возможны следующие варианты привода насоса:


1. Насосный агрегат в исполнении с приводом от гидромотора- навесная гидравлическая система служит для привода дозировочного и циркуляционного насосов путем преобразования энергии потока рабочей жидкости в механическую энергию вращения выходных валов гидромоторов, установленных на насосах. Гидросистема обеспечивает работу насосов реагентного хозяйства от трансмиссии автомобиля.


2. Насосный агрегат с электроприводом. В данном варианте возможны два варианта обеспечения питания эл/приводов:

  • дизельный (бензиновый) генератор;
  • клеммная коробка для присоединения кабеля от эл/сети заказчика;
  • фургона, в составе:
1.  оборудование мастерской;
2. отсек реагентного хозяйства;
3. система автоматизации;
4. система видеонаблюдения (по запросу заказчика);
5. система электроснабжения, освещения и заземления;
6. система отопления и вентиляции.


МБРХ укомплектован инструментом и принадлежностями, необходимыми для технического обслуживания установки, первичными средствами пожаротушения, аптечкой.


В случае перекачки взрывоопасных и пожароопасных реагентов МБРХ изготавливается во взрывобезопасном исполнении. Материальное исполнение оборудования и трубопроводов МБРХ определяется техническим заданием заказчика или исходя из физико-химических свойств рабочей среды и условий эксплуатации.

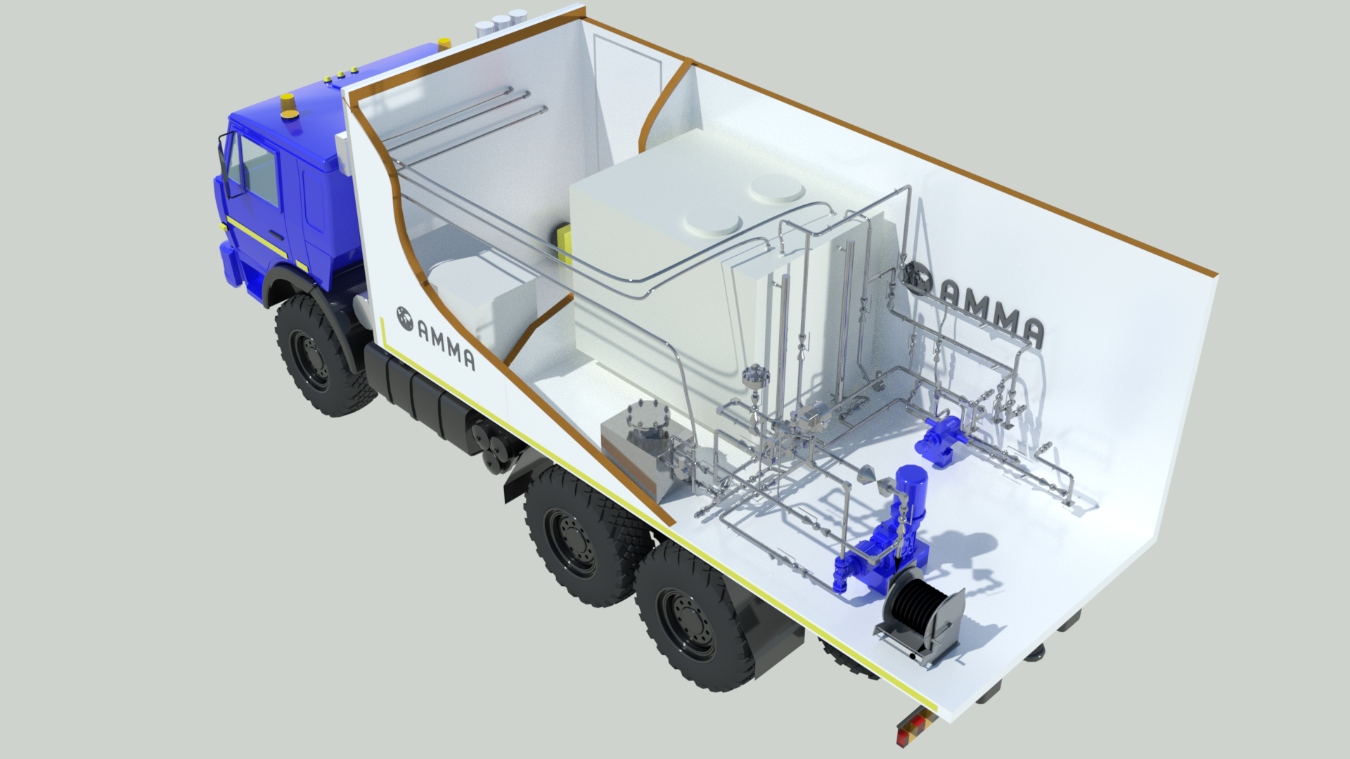

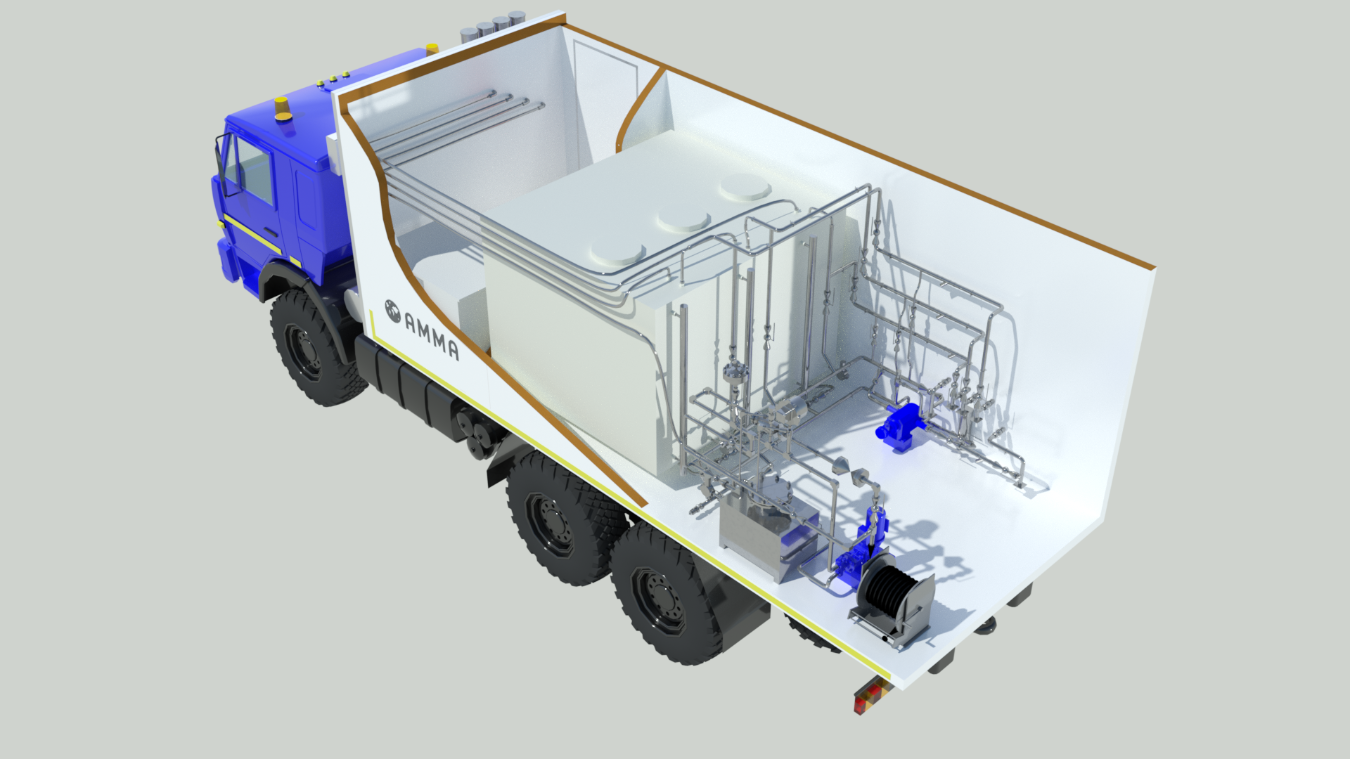

МБРХ оборудован выдвижными лестницами к каждому из отсеков. В технологическом отсеке располагаются: технологические емкости для реагентов, емкость для промывочной жидкости, технологическая обвязка с запорной и предохранительной арматурой, дозировочный насос, фильтр тонкой очистки для защиты насоса, циркуляционный насос для закачки реагентов из товарной емкости в расходную емкость МБРХ.


В мастерской располагаются: верстак с тисками, набор инструментов.


Для присоединения к скважине и закачки реагента в емкости в В блоке МБРХ предусмотрены высоконапорные шланги.
В зависимости от требований заказчика возможны различные варианты технических характеристик МБРХ.

    Мобильный блок реагентного хозяйства (далее МБРХ) предназначен для перевозки и дозированного нагнетания различных жидких химических реагентов в затрубное пространство нефтяных и газовых скважин, а также для химизации технологических процессов сбора, подготовки и транспорта нефти и газа.

  • номинальная производительность, л/час ................................................. 1-500*;
  • рабочее давление на выходе, не более, МПа ............................................ 1-40*;
  • максимальный объем перевозимого реагента, м3 ..................................... до 4*;
  • максимальный объем перевозимой нейтральной жидкости, м3 ............... до 2*;
  • *в зависимости от требований заказчика возможны другие варианты.
    Производительность регулируется в диапазоне от 0 до 100% номинальной производительности в ручную на ходу и при остановленном агрегате.


  • рабочая температура перекачиваемой среды, °С .............................................. от – 30 до +60;
  • плотность, не более, кг/м3 ........................................................................................................ 2000;
  • плотность твердой неабразивной фазы, не более, кг/м3 ...................................................2300;
  • кинематическая вязкость, м2/с ........................................................................3,5х10-7 - 8,0х10-4;
  • группа взрывоопасной смеси по ГОСТ Р 51330.5-99…….......................................................….Т2;
  • категория взрывоопасной смести по ГОСТ 30852.11……....................................................…......IIА;
  • допускаемый класс опасности хим.реагента по ГОСТ 12.1.007...........................................…3-4;
  • температура самовоспламенения не менее, °С .................................................................... 440;
  • концентрация твердой неабразивной фазы в среде, не более, %................................0,2-0,5.

МБРХ сохраняет работоспособность в диапазоне температур окружающего воздуха от плюс 213 К (минус 60 °С) до плюс 313 К (плюс 40°С).

В комплект поставки входит:
  • МБРХ в максимальной заводской готовности;
  • комплект запасных частей и материалов на гарантийный период;
  • инструменты для технического обслуживания;
  • техническая документация (паспорт, эксплуатационная документация);
  • первичные средства пожаротушения;
  • аптечка.

По требованию заказчика возможна комплектация МБРХ:

  • комплектом цепей противоскольжения;
  • утеплителем капотного отсека;
  • электрообогревом лобового стекла;
  • предпусковым подогревателем для работы в зимний период;
  • системой ГЛОНАСС;
  • магнитолой;
  • подогревами сидений;
  • утеплением кабины водителя со спальным местом;
  • системой обогрева аккумуляторов;
  • прочее оборудование зависимости от потребностей заказчика.

  • Отсутствие капитальных затрат на строительство стационарного блока;
  • Отсутствие шеф-монтажных и пусконаладочных работ;
  • Автономная работа установки в полевых условиях;
  • Возможность заправки стационарных дозирующих устройств реагентами;
  • Возможность закачки и дозирования различных реагентов одной установкой.

МОБИЛЬНЫЙ БЛОК РЕАГЕНТНОГО ХОЗЯЙСТВА АММА-МБРХ

Галерея

МОБИЛЬНЫЙ БЛОК РЕАГЕНТНОГО ХОЗЯЙСТВА АММА-МБРХ

Условное обозначение

 Пример заказа: АММА-МБРХ-500-10-1.5-2-1

МОБИЛЬНЫЙ БЛОК РЕАГЕНТНОГО ХОЗЯЙСТВА АММА-МБРХ

Варианты типовых исполнений

Основные варианты дозировки

Объем расходуемой жидкости

МОБИЛЬНЫЙ БЛОК РЕАГЕНТНОГО ХОЗЯЙСТВА АММА-МБРХ

Сертификаты
