ФИЛЬТРАЦИОННЫЕ УСТАНОВКИ

Блок фильтров АММА

Блок фильтров АММА  предназначен для очистки продукта от грубых механических примесей, чтобы исключить засорение и поломку насосных агрегатов, преобразователей расхода и другого технологического оборудования.

ОПИСАНИЕ

Фильтры, задерживая примеси, постепенно засоряются и нуждаются в периодической очистке, степень засоренности фильтра анализируется с помощью датчиков дифференциального давления или манометров для контроля перепада давления на фильтрах. Использование датчиков дифференциального давления позволяет удаленно контролировать необходимость очистки и промывки фильтров.

Для обеспечения возможности очистки фильтров без остановки процесса перекачки продукта блок фильтров может включать в себя не менее двух параллельных фильтров на одной рабочей линии (1 рабочий, 1 резервный), пропускная способность каждого из которых не меньше пропускной способности рабочих линий.

Количество фильтров может быть больше двух, а суммарная пропускная способность их должна позволять отключать любой из фильтров для очистки без нарушения режима работы. Фильтры могут находиться в работе все одновременно (при этом очистка их производится поочередно) или один из фильтров находится в резерве.


Контроль за состоянием фильтров производится по разности давлений между входным и выходным коллекторами блока, которая измеряется при помощи дифманометра или при дистанционном контроле — при помощи преобразователя разности давлений.

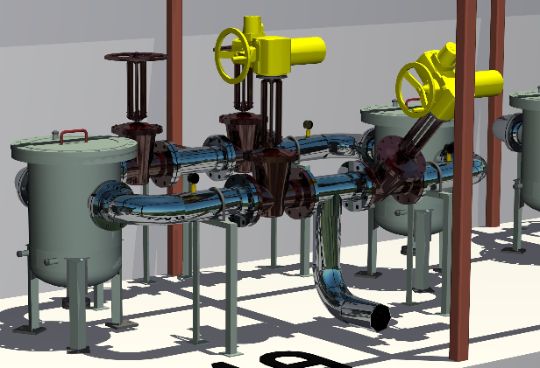

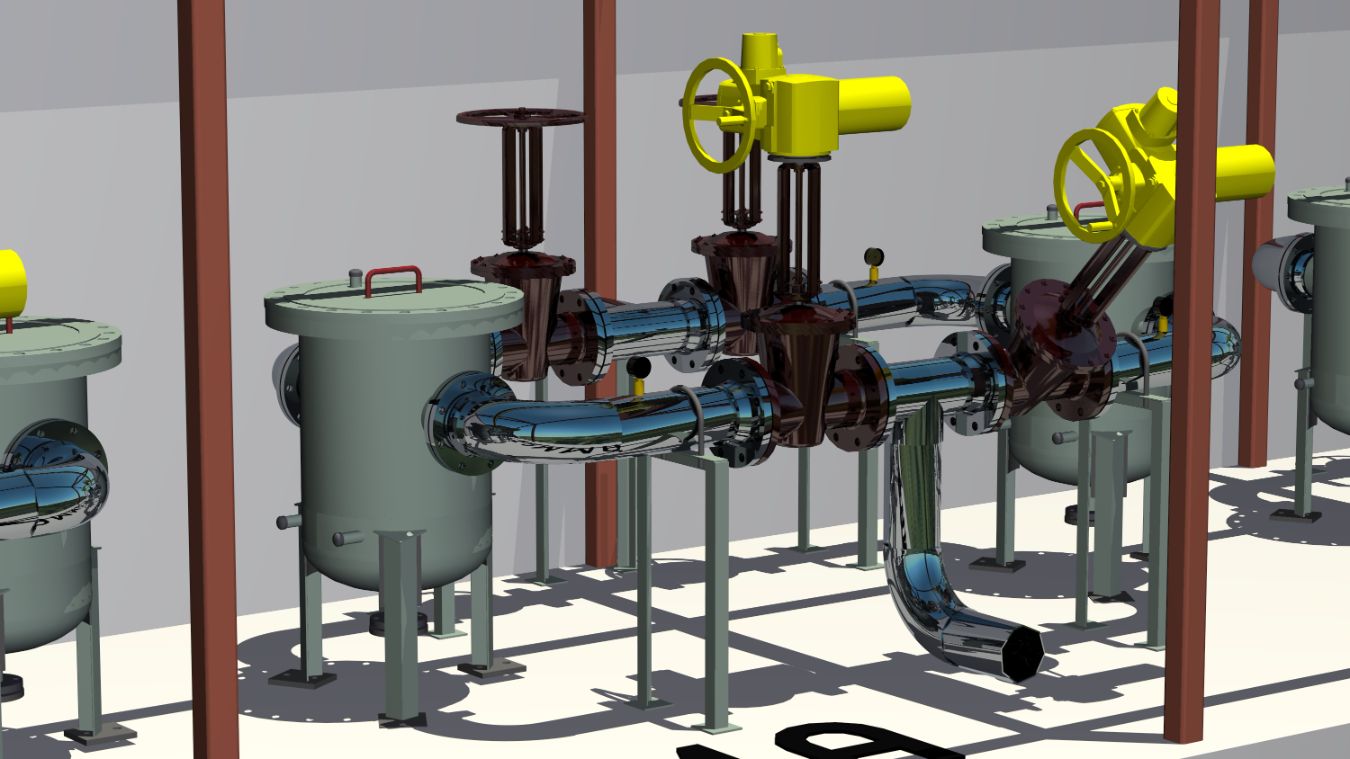

Блоки фильтров АММА оснащаются оборудованием следующих типов:

  • Фильтры типа АММА с запатентованным способом укладки фильтрующей сетки
  • Фильтры типа ФС, СДЖ
  • Датчики перепада давления: Emerson, Метран, Yokogawa, JUMO
  • Манометры: WIKA, Манотомь
  • электроприводы любого производителя

Возможно применение оборудования других производителей по желанию Заказчика.

Климатическое исполнение, степень огнестойкости, категория взрывопожароопасности и сейсмичность района строительства определяется Заказчиком.

Блоки оснащаются грузоподъемными механизмами (тали), электрической или водяной системой отопления, системами освещения, вентиляции, контроля загазованности и датчиками пожарной сигнализации.

Металлоконструкции изготавливаются в соответствии с требованиями ГОСТ 23118-99 «Конструкции стальные строительные» и СП 53-101-98 «Изготовление и контроль качества стальных строительных конструкций».

Несущие конструкции и трубопроводы подвергаются антикоррозионной обработке.

При установке на измерительных линиях используется десять типоразмеров фильтров по условному диаметру (от Dy 40 до Dy 400).

При использовании блоков фильтров БФ-АММА количество типоразмеров можно сократить до трех-четырех.

Причем, можно использовать фильтры большего диаметра, чем диаметр измерительных линий, что при незначительном удорожании оборудования позволяет значительно увеличить промежуток времени между очистками фильтров.

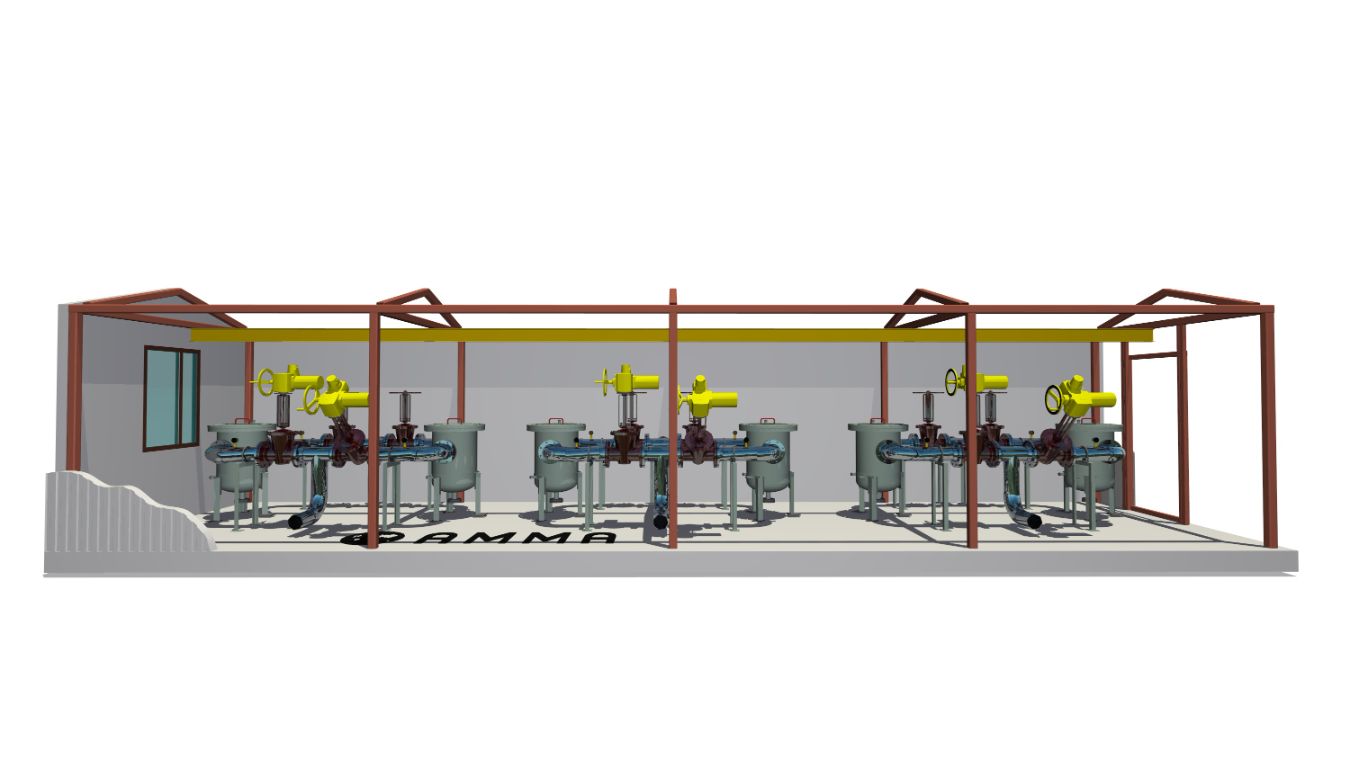

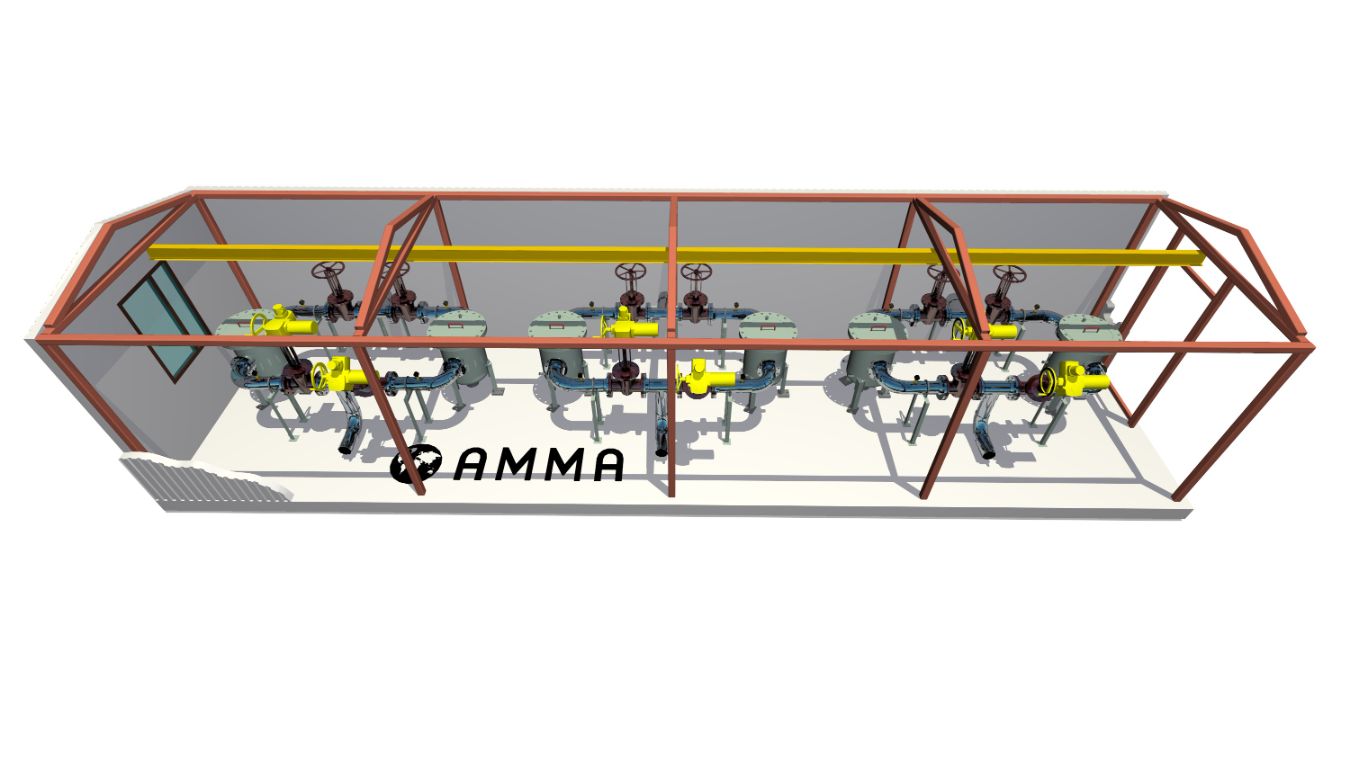

БЛОК ФИЛЬТРОВ АММА

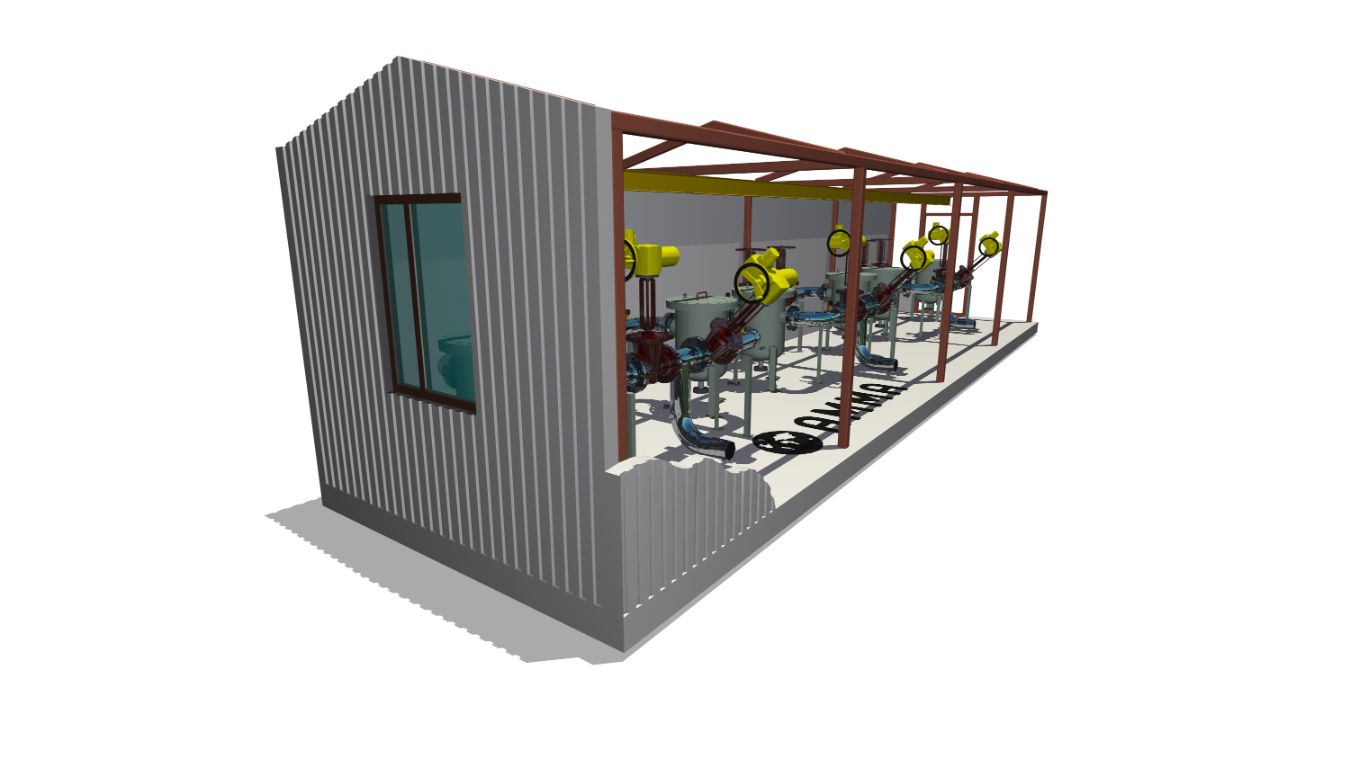

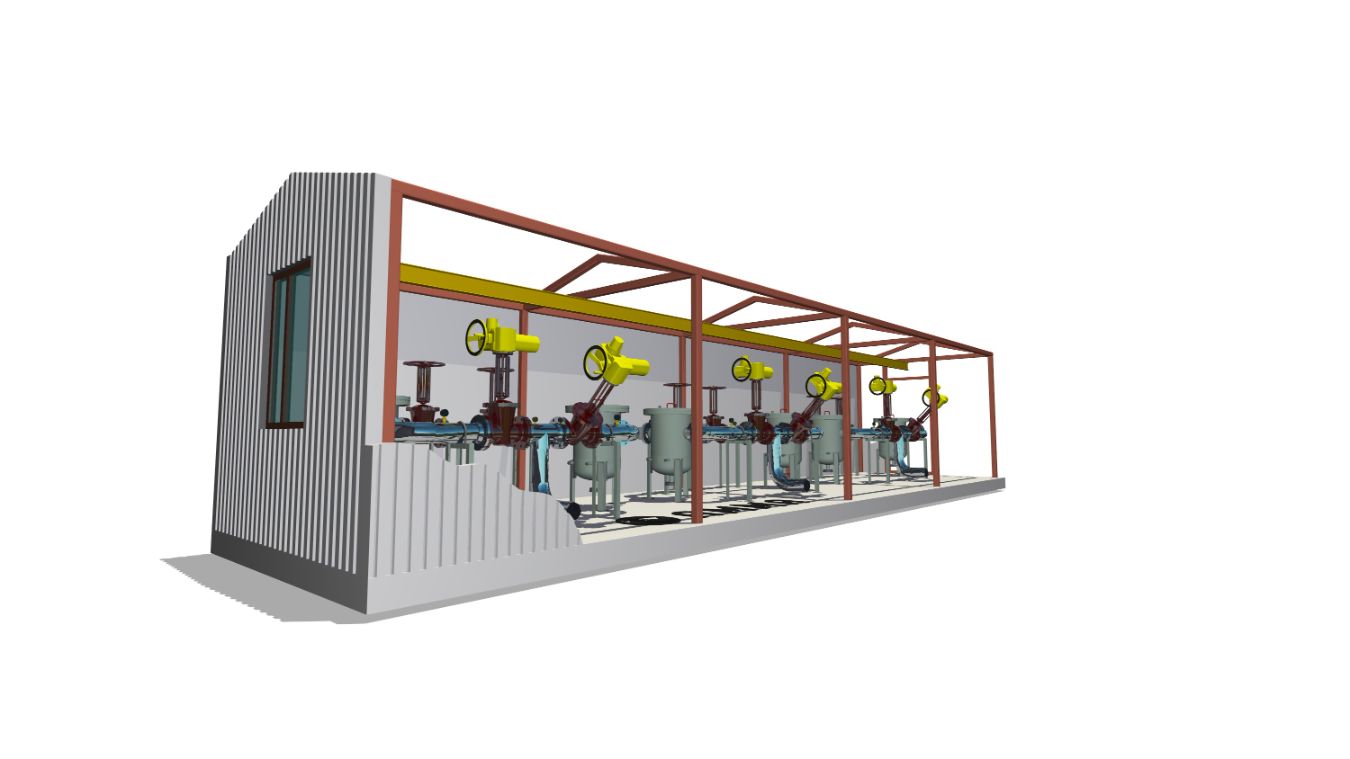

ГАЛЕРЕЯ

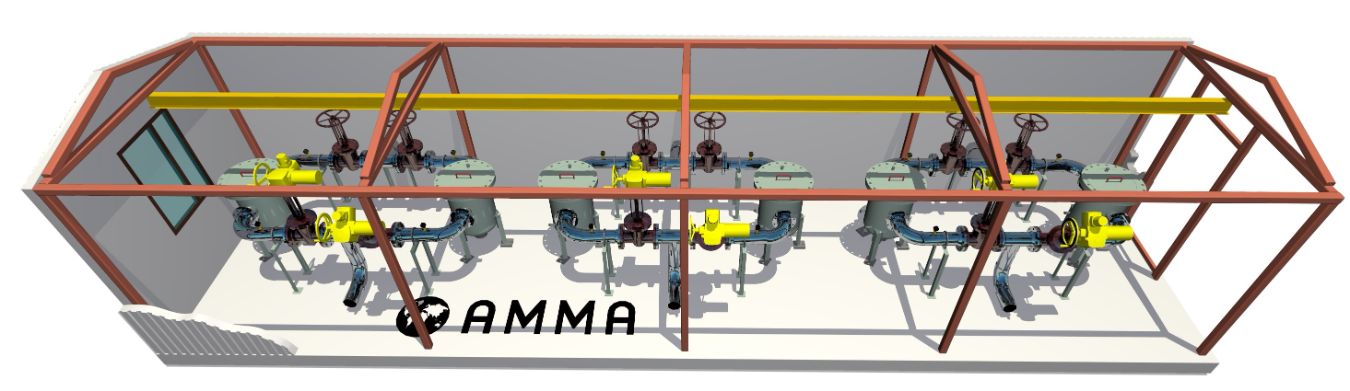

БЛОК ФИЛЬТРОВ АММА

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ

Отопление и вентиляция блока БФ-АММА выполняется в соответствии с нормами на проектирование санитарно-технических устройств СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», ВНТП 3-85 «Нормы технологического проектирования объектов сбора, транспорта, подготовки нефти, газа и воды нефтяных месторождений», СП 5.13130.2009 «Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования».

В блоках фильтров предусматривается водяное или электрическое отопление.

Предусматривается вытяжная вентиляция с механическим и естественным побуждением. Вытяжка механическая периодического действия и естественная через дефлектор.

Приток воздуха неорганизованный.

БЛОК ФИЛЬТРОВ АММА

ЭЛЕКТРОТЕХНИЧЕСКАЯ ЧАСТЬ

Снаружи блока (с задней стороны) устанавливаются клеммные коробки для подключения внешних кабелей. Количество и тип клемм соответствует количеству жил внешних кабелей и сечениям жил.

Все силовые и контрольные связи внутри здания выполняются в полном объеме. Для электропроводки применяются кабели в оболочке, не распространяющей горение (нг).

Сечение и количество жил соответствует типу потребителей, расчетной нагрузке и обеспечивает нормируемое время отключения автоматов при минимальном токе КЗ в конце линии. Потеря напряжения в отходящих линиях не должна превышать 0,8%. При прокладке кабелей разделяются в соответствии с нормами взаимно резервируемые кабели, группы рабочего и аварийного освещения, силовые и контрольные кабели.

Внутри блока БФ-АММА выполняется рабочее освещение 220 В, аварийное освещение 220 В, розетки ремонтного освещения 12 В. Часть светильников аварийного освещения автоматически переключается на источник бесперебойного питания встроенный или специально предусмотренный. Предусматривается наружное освещение входов. Тип, количество и размещение светильников обеспечивают нормируемый уровень освещенности согласно СНиП 23-05-95, в том числе, в местах установки ручных пожарных извещателей и на прилегающей к входам территории радиусом не менее 5 м.

Заземление выполняется по системе TN-S. Предусматривается в 2-х противоположных местах узлы для присоединения металлокаркаса здания к внешнему заземлителю.

Металлокаркас блока БФ-АММА и материал кровли имеют характеристики, обеспечивающие их применение в качестве молниеприемника и токоотводов или предусматриваются специальные конструкции для молниезащиты.

Выбор и монтаж электрооборудования, аппаратов управления, электропроводки, сетей заземления выполняется в соответствии с действующими нормативными требованиями и условиями эксплуатации. Все материалы и электрооборудование должны имеют сертификат соответствия и разрешение на применение Федеральной службы по экологическому, технологическому и атомному надзору.

БЛОК ФИЛЬТРОВ АММА

ТРАНСПОРТИРОВАНИЕ

Транспортирование блока БФ-АММА может производиться автомобильным, железнодорожным или морским (речным) транспортом согласно действующим правилам перевозок на данном виде транспорта.

Условия транспортирования блоков в части воздействия климатических факторов по группе 8 ГОСТ 15150-69, в части воздействия механических факторов – по ГОСТ 23170-78.

Перед транспортированием необходимо демонтировать и закрепить съемные элементы блока БФ-АММА в соответствии с указаниями настоящего руководства по эксплуатации.

К перевозке допускаются только исправные блоки с целыми грузовыми проушинами.

Погрузка блока БФ-АММА на транспортное средство должно производиться крановыми средствами соответствующей грузоподъемности, снабженными траверсами и чалочными устройствами.

Подъем блока БФ-АММА разрешается только за предусмотренные для этого элементы.

Подъем блока БФ-АММА другими способами запрещается.

Крепление блока к транспортным средствам должно производиться по техническим условиям погрузки и крепления грузов для каждого вида транспорта.

Габаритные размеры блока БФ-АММА соответствуют требованиям габаритов погрузки «Техническим условиям погрузки и крепления груза» МПС России.

БЛОК ФИЛЬТРОВ АММА

ТРАВЕРСА ДЛЯ ПОДЪЕМА ПРОДУКЦИИ

При заказе оборудования и зданий АММА внимательно проанализируйте требования к строповке. В случае выбора оборудования с нижней строповкой убедитесь в том, что в пункте разгрузке и перегрузке имеются траверсы для подъема нашей продукции. Вместе с нашей продукцией Вы всегда можете заказать траверсу TR-АММА для безопасной разгрузки, погрузки.

Во время пути оборудование АММА может перегружаться с автомобильного на железнодорожный транспорт, с железнодорожного на морской, с морского снова на автомобильный и т.д.

Для безопасной, удобной доставки оборудования АММА рекомендуем вместе с нашим оборудованием заказывать траверсы TR-AMMA для минимизации потенциальных рисков повреждения оборудования во время транспортировки.

БЛОК ФИЛЬТРОВ АММА

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

АММА гарантирует соответствие блока БФ-АММА технической документации при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.

Гарантийный срок эксплуатации — 12 (двенадцать) месяцев с даты установки или 18 месяцев с даты поставки в зависимости от того, который срок наступит раньше. Срок эксплуатации блока БФ-АММА 8 лет.

Гарантийные сроки примененных в Блоке фильтров АММА (БФ-АММА) комплектующих изделий установлены заводами-изготовителями этих изделий, которые несут ответственность за их качество.

Гарантийный срок может быть согласован с Заказчиком.

БЛОК ФИЛЬТРОВ АММА

СЕРТИФИКАТЫ
