НАУЧНО-ПРОИЗВОДСТВЕННОЕ ПРЕДПРИЯТИЕ "АММА"

Камеры запуска и приема средств очистки и диагностики АММА

НАЗНАЧЕНИЕ

Камеры запуска и приема средств очистки и диагностики предназначены для производства работ по очистке, диагностике, герметизации и пропуску разделительных устройств на линейной части трубопроводов, лупингов, отводов с DN от 80 до 1200 мм включительно и номинальным давлением до 16,0 МПа.

Концевые затворы предлагаются трех видов: байонетные, хомутовые и резьбовые и проектируются к каждой камере индивидуально в зависимости от перекачиваемой среды, условий эксплуатации и с учетом требований заказчика.

Все затворы открываются и закрываются вручную, при этом надежно обеспечивают герметичность камеры при усилиях затяжки не более 250 Н, время открытия/закрытия резьбового и хомутового затвора не превышает 10 минут.

Все затворы снабжены предохранительными устройствами, исключающими возможность открытия при наличии избыточного давления в камере.

Конструкция камер обеспечивает надежность и безопасность эксплуатации в течение всего срока службы и предусматривает возможность проведения технического освидетельствования, очистки, полного опорожнения, продувки, ремонта, эксплуатационного контроля металла и соединений. Камеры для трубопроводов, транспортирующих взрывопожароопасные среды, изготавливаются во взрывобезопасном исполнении.

Сварная конструкция камер представляет собой два цилиндрических корпуса, диаметр, одного из которых равен диаметру трубопровода, транспортирующего рабочую среду (номинальная часть), другой цилиндрический корпус увеличенного диаметра.

Цилиндрические корпуса соединены между собой эксцентрическим или концентрическим переходом.

Корпуса изготавливаются из бесшовных труб либо из проката, в зависимости от размера камеры. Материальное исполнение камер (по желанию Заказчика) - низколегированная или легированная сталь.

КАМЕРЫ ЗАПУСКА И ПРИЕМА СРЕДСТВ ОЧИСТКИ И ДИАГНОСТИКИ АММА

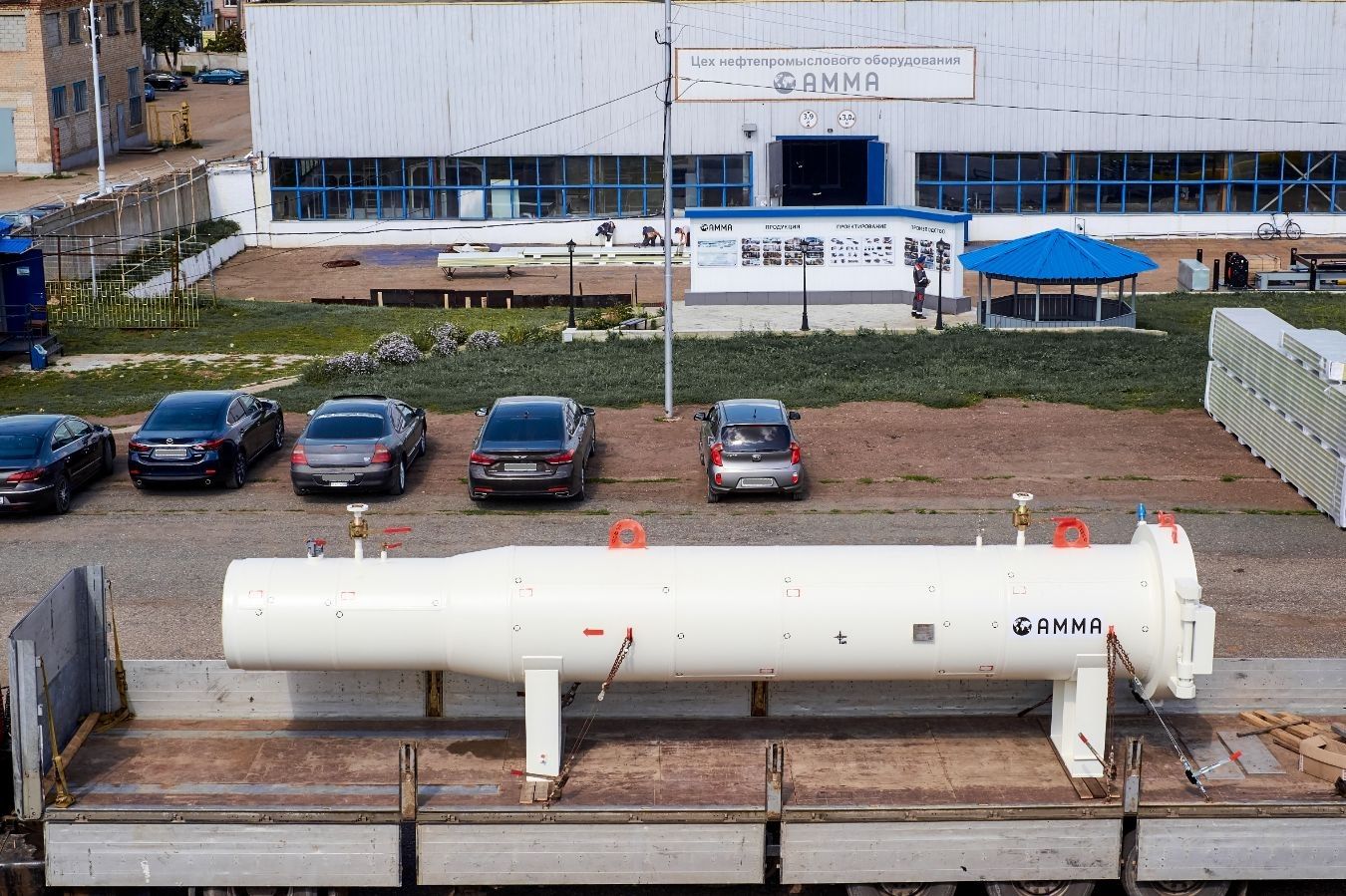

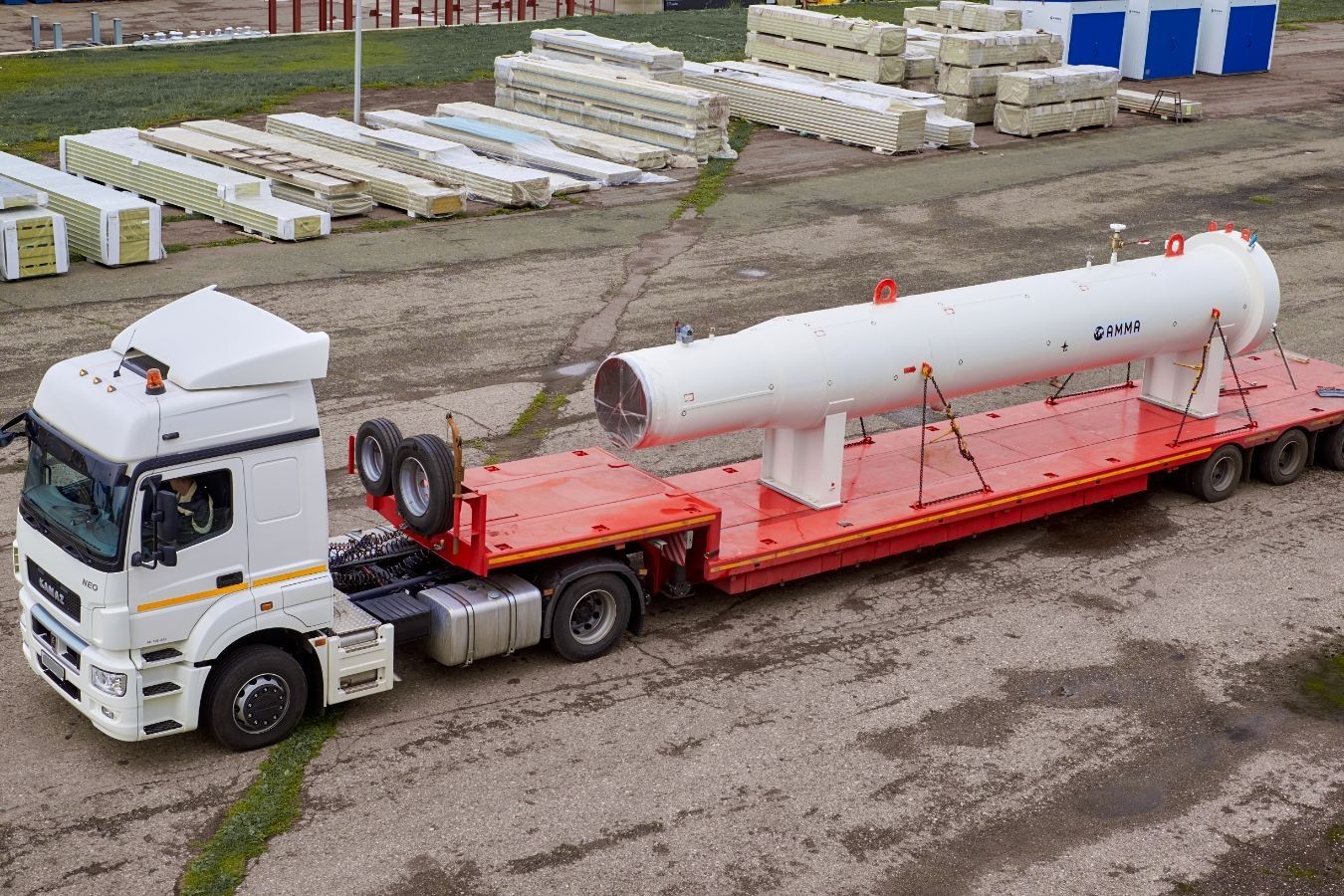

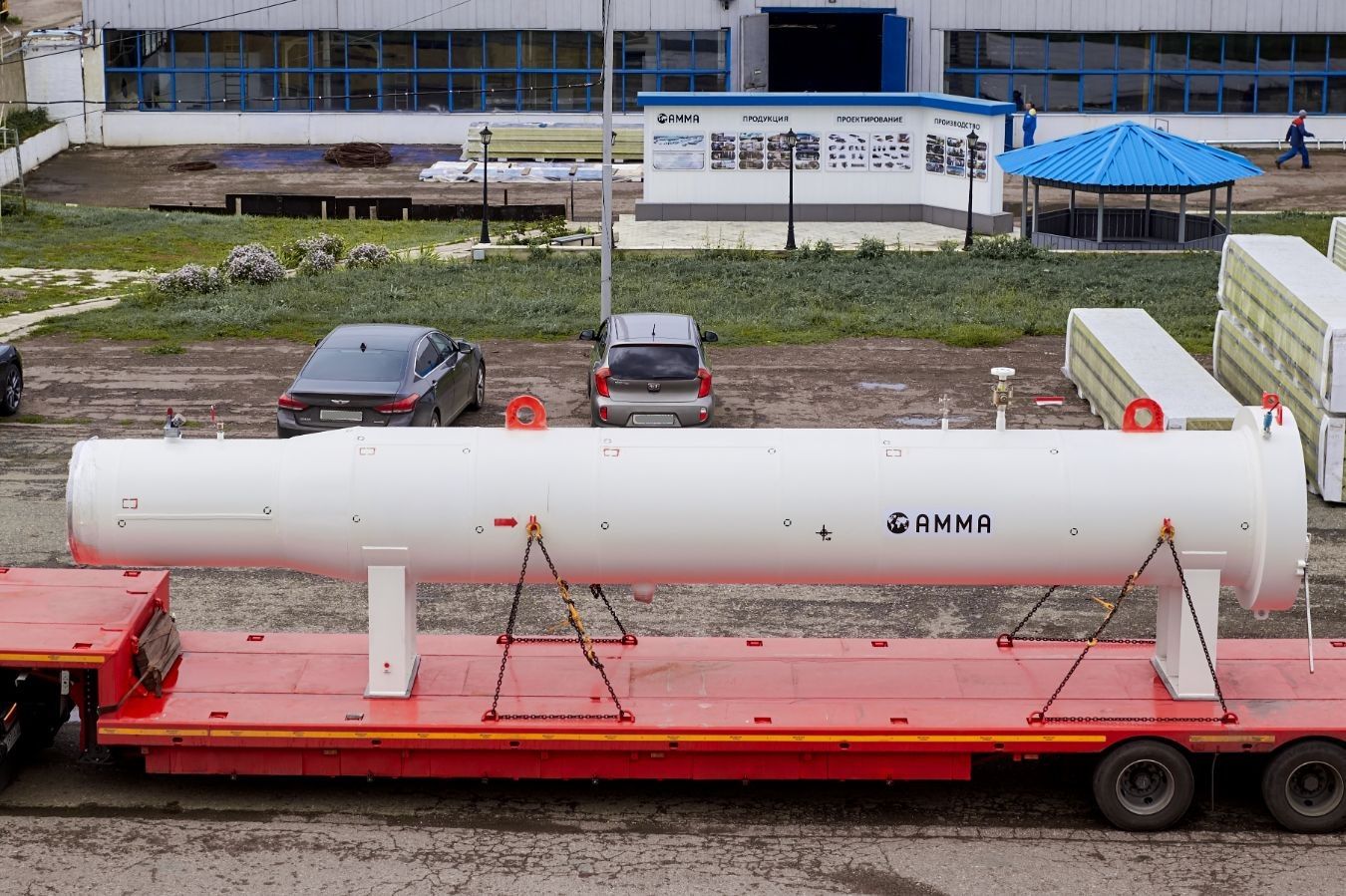

ГАЛЕРЕЯ

КАМЕРЫ ЗАПУСКА И ПРИЕМА СРЕДСТВ ОЧИСТКИ И ДИАГНОСТИКИ АММА

ВАРИАНТЫ КОМПЛЕКТАЦИИ

Пример заказа: АММА-КЗ-Н-400-10,0-ПР-Х-НБ-С-С0-У ТУ 3683-003-64137682-2016

КАМЕРЫ ЗАПУСКА И ПРИЕМА СРЕДСТВ ОЧИСТКИ И ДИАГНОСТИКИ АММА

Размеры патрубков

Буквенное обозначение патрубков:
А (D1) – патрубок подвода продукта; Б (D1) – патрубок отвода продукта,
В – патрубок для датчика давления; Г – патрубок для присоединения трубопроводов газовоздушной линии;
Д – патрубок для установки манометра; Е – патрубок для подачи пара или инертного газа;
Ж – патрубок для установки устройства передней запасовки;
И – патрубок для дренажных трубопроводов.

КАМЕРЫ ЗАПУСКА И ПРИЕМА СРЕДСТВ ОЧИСТКИ И ДИАГНОСТИКИ АММА

Габаритные размеры

КАМЕРЫ ЗАПУСКА И ПРИЕМА СРЕДСТВ ОЧИСТКИ И ДИАГНОСТИКИ АММА

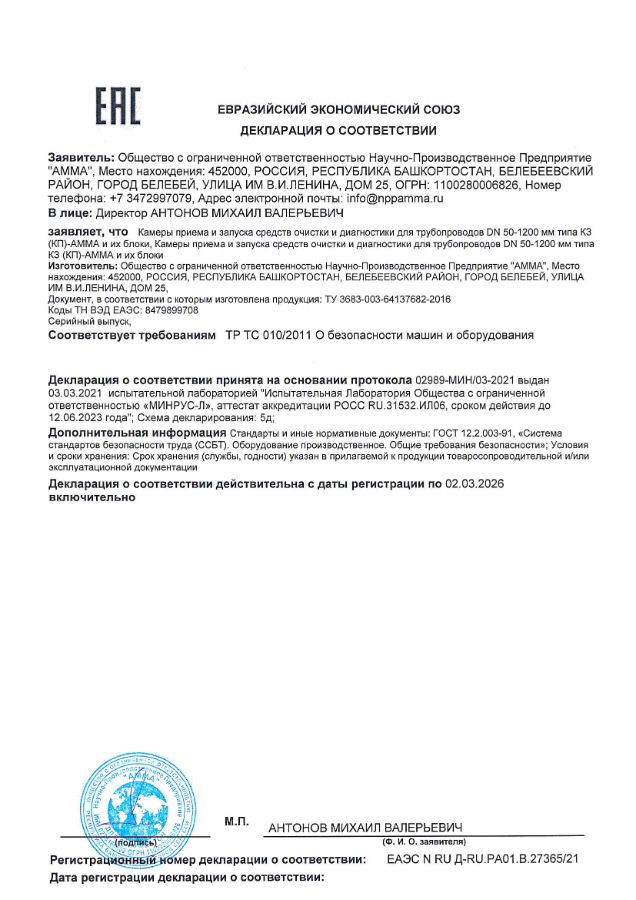

Сертификаты
