БЛОКИ ТЕХНОЛОГИЧЕСКИЕ БТТ-АММА
Приемный колодец
НАЗНАЧЕНИЕ И ОПИСАНИЕ
Приемный (сливной) колодец (далее колодец, ПК) предназначен для приема сырой нефти, бензина и других нефтепродуктов из автоцистерны и слива их в емкости (цистерны).
Колодец по требованиям заказчика может включать от 2 до 5 линий слива продукта, различными по условным проходам, комплектации оборудования и приборов КИПиА.
Присоединение сливного рукава автоцистерны обеспечивается посредством быстроразъемной сливной муфты.
Слив продукта самотеком, с использованием насоса автоцистерны или с использованием насоса, имеющегося в конструкции колодца.
Фильтр, используемый в трубопроводе, обеспечивает обслуживание фильтроэлемента без демонтажа всего фильтра.
Линии слива могут комплектоваться системой рециркуляции паров топлива, что обеспечивает экологичность и безопасность при работе.
Колодцы поставляются на объект/площадку строительства в виде готового блока или контейнера в максимальной заводской готовности. Для ввода в эксплуатацию колодца требуется только установить его на площадку или фундамент и присоединить его к трубопроводам объекта.

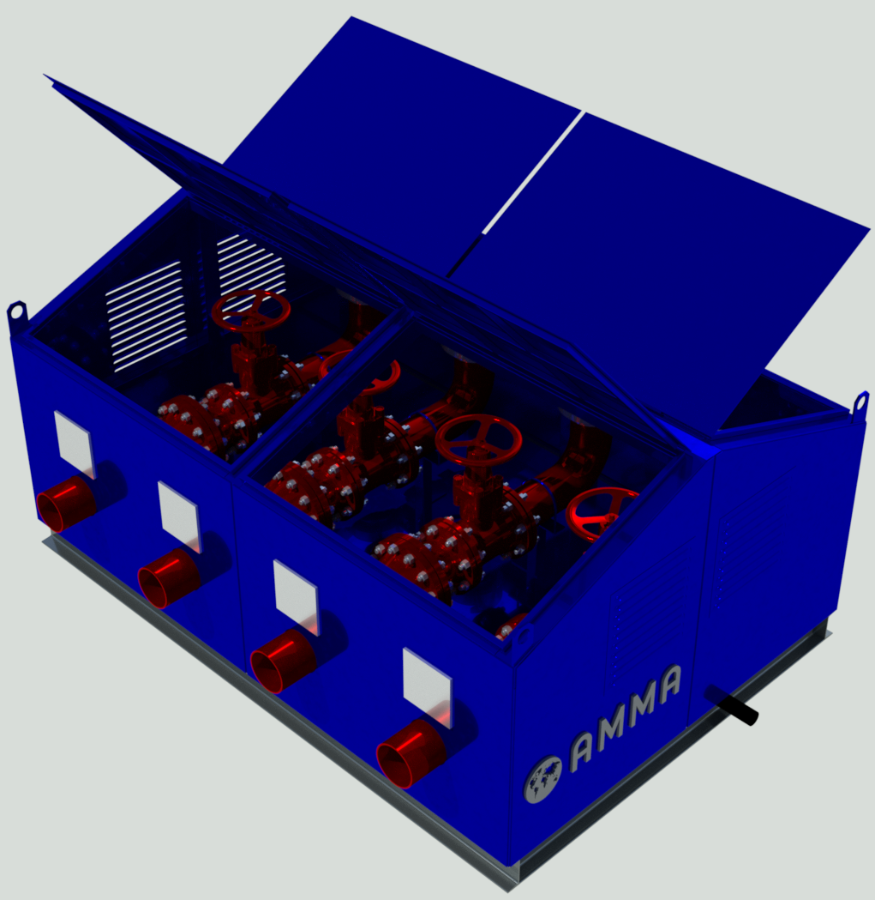

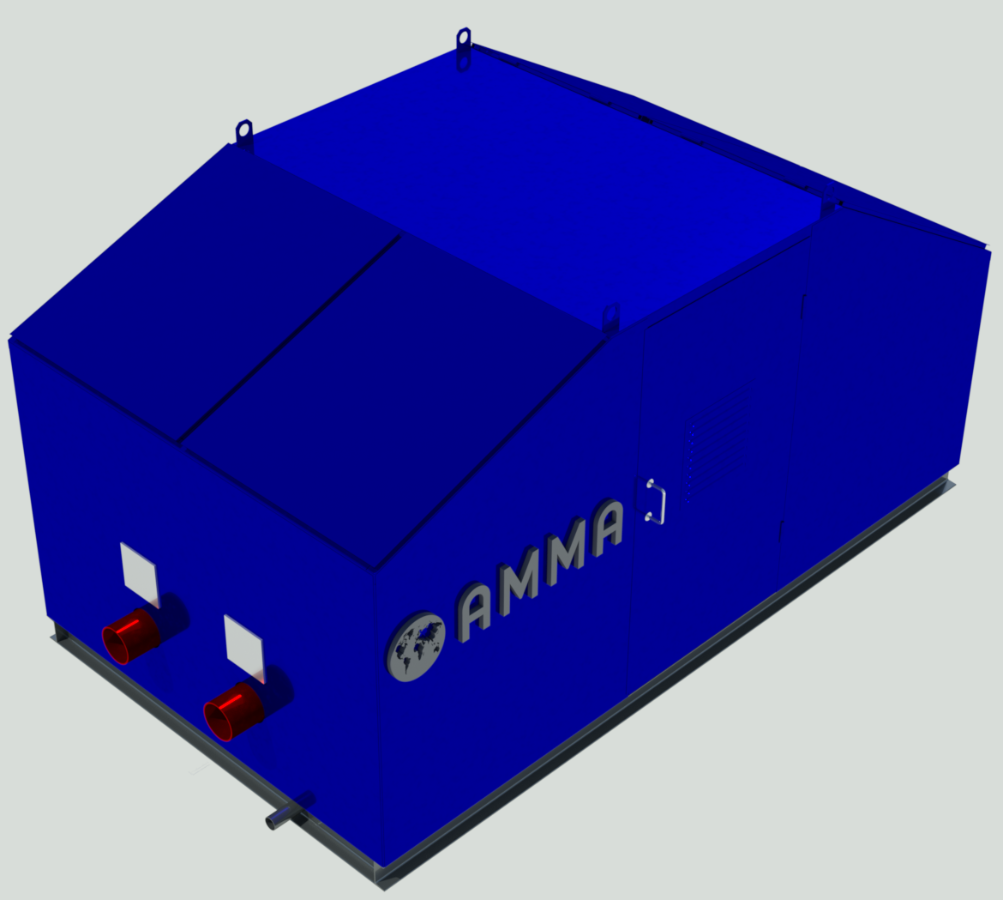

Колодец в стандартной комплектации представляет собой блок или контейнер с дверцами и крышками, внутри которого находятся трубопроводы с приемным патрубком (сливной муфтой), запорной арматурой, приборами контроля. Патрубки для подсоединения к трубопроводам слива нефтепродукта в емкости находятся снаружи колодца. Блок-контейнер снабжен патрубком для слива жидкости с пола в дренаж.
Расширенная комплектация может включать в себя также:
- Фильтр с быстрым доступом к обслуживанию фильтроэлемента и с системой контроля состояния фильтроэлемента.
- Дренажный трубопровод.
- Систему рециркуляции паров топлива.
- Перекачивающий насос.
- Оборудование КИПиА: термометр, манометр, датчики температуры и давления.
- Теплоизоляцию трубопроводов с системой электрического обогрева трубопровода.
Металлоконструкции и трубопроводы проектируются и изготавливаются с соблюдением основных нормативных требований:
- ГОСТ 32569-2013 «Трубопроводы технологические стальные. Требования к устройству и эксплуатации на взрывопожарных и химически опасных производствах».
- ГОСТ 23118‐2012 «Конструкции стальные строительные».
- СП 53-101-98 «Изготовление и контроль качества стальных строительных конструкций».
- Федеральные нормы и правила в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности».
- Правила технической эксплуатации и безопасности электроустановок промышленных предприятий.
Крышки и двери блока имеют искробезопасную конструкцию, защищают полость колодца от атмосферных осадков, в то же время обеспечивая легкий доступ к обслуживанию фильтра, трубопроводной арматуры и приборов КИПиА.
Безопасность эксплуатации обеспечивается надежной изоляцией электрических элементов, заземлением приборов КИПиА, трубопроводов, арматуры, корпуса колодца.
Несущие конструкции и трубопроводы подвергаются антикоррозионной обработке, могут быть окрашены в корпоративные цвета компании заказчика. В процессе изготовления трубопроводы подвергаются гидравлическим испытаниям на прочность и плотность.
Для предотвращения возможного скопления вредных и взрывоопасных паров топлива внутри колодца предусмотрена естественная вентиляция постоянного действия через вентиляционные решетки и жалюзи.
В колодцах, предназначенных для слива вязких при низких температурах жидкостей предусматривается электрообогрев и теплоизоляция трубопроводов.
Питание электроэнергией осуществляется от внешней питающей сети. Электроснабжение выполняется по I категории надежности.
Электрообогрев трубопроводов ПК выполняется греющей лентой с управлением от термостатов по температуре внутри блока.
Электропроводка сети выполнена по системе TN-S.
Предусмотрено заземление трубопроводов, металлоконструкций и электроаппаратуры с выводами для подключения к внешнему контуру заземления.
В приемном колодце прокладывается внутренний контур заземления из стальной полосы 4х25 мм.
