БЛОКИ ТЕХНОЛОГИЧЕСКИЕ ББТ-АММА

Блок водораспределительный АММА-БРВ

НАЗНАЧЕНИЕ И ОПИСАНИЕ

Блок водораспределительный (далее БРВ, блок) предназначен для распределения рабочего агента, закачиваемого в нагнетательные скважины системы ППД, измерения его расхода и давления.

Рабочим агентом является вода (пресная, пластовая, подтоварная), которая может иметь высокую минерализацию и содержать остаточную нефть, что предъявляет особые требования к материалу трубопроводов и арматуры.

БРВ поставляется в исполнении одиночного блок-бокса или нескольких блок-боксов, объединяемых в единый объект. Типовая конфигурация состоит из коллектора для подвода воды, напорных и дренажных трубопроводов, запорно-регулирующей арматуры и приборов КИПиА. В зависимости от требований заказчика и условий эксплуатации трубопроводы могут иметь электрообогрев и теплоизоляцию. Помещение блока снабжено системами освещения и вентиляции, имеется штуцер для слива пролитого продукта с пола блока.

Оборудование изготавливается разрабатывается и изготавливается по ТУ 3683-001-64137682-2010 с учетом требований Заказчика, обеспечивает технологичность и удобство его эксплуатации.

На все оборудование имеется необходимая разрешительная документация.


    БРВ в стандартной комплектации представляет собой блок, содержащий коллектор для приема воды от насосов высокого давления и линий выхода для распределения жидкости по нагнетательным скважинам системы ППД. Трубопроводы укомплектованы запорной арматурой, приборами контроля и регулирования (по требованию). Расширенная комплектация может включать в себя системы, устанавливаемые по требованию заказчика, такие как система электрического обогрева трубопроводов и их теплоизоляцию, системы дистанционного контроля и регулирования технологических параметров, дополнительные предохранительные устройства.
    Выбор материала труб и трубопроводной арматуры зависит от требований заказчика и среды.

Металлоконструкции и трубопроводы проектируются и изготавливаются с соблюдением основных нормативных требований:

  • ГОСТ 32569-2013 «Трубопроводы технологические стальные. Требования к устройству и эксплуатации на взрывопожарных и химически опасных производствах».
  • СП 53-101-98 «Изготовление и контроль качества стальных строительных конструкций».
  • Федеральные нормы и правила в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности».
  • Правила технической эксплуатации и безопасности электроустановок промышленных предприятий.
Конструкция БРВ представляет собой несущий металлический каркас из профильных труб со стенами и скатной крышей из сэндвич-панелей. Полы выполнены из рифлёного металлического листа с износостойким лакокрасочным покрытием.
Входные группы снабжены защитными козырьками и ступенями (по требованию).
Несущие конструкции и трубопроводы подвергаются антикоррозионной обработке, могут быть окрашены в корпоративные цвета компании заказчика. В процессе изготовления трубопроводы подвергаются гидравлическим испытаниям на прочность и плотность.

Для обогрева блока используются электрические обогреватели или радиаторы водяного отопления. Обогреватели располагаются в местах, обеспечивающих беспрепятственное и безопасное обслуживание оборудования.
В БРВ предусматривается естественная приточно-вытяжная вентиляция постоянного действия. Вытяжка осуществляется через теплоизолированные воздуховоды с дефлекторами. Приток воздуха производится через приточный клапан в стенке блока. Для регулирования потоков воздуха в вытяжной и приточных частях имеются клапаны с ручным управлением.

Питание электроэнергией осуществляется от внешней питающей сети. Питание электропотребителей осуществляется от шкафа ВРУ, устанавливаемого в блоке (либо у Заказчика, по согласованию). Электрообогрев трубопроводов (при необходимости и по согласованию) выполняется греющей лентой с управлением от термостатов TS1 по температуре внутри блока.
Электропроводка распределительной и групповой сети выполнена по системе TN-S.
Безопасность эксплуатации обеспечивается надежной изоляцией электрических элементов, заземлением приборов КИПиА, трубопроводов, арматуры, металлоконструкций. В блоке прокладывается внутренний контур заземления из стальной полосы 4х25 мм.

БЛОК ВОДОРАСПРЕДЕЛИТЕЛЬНЫЙ АММА-БРВ

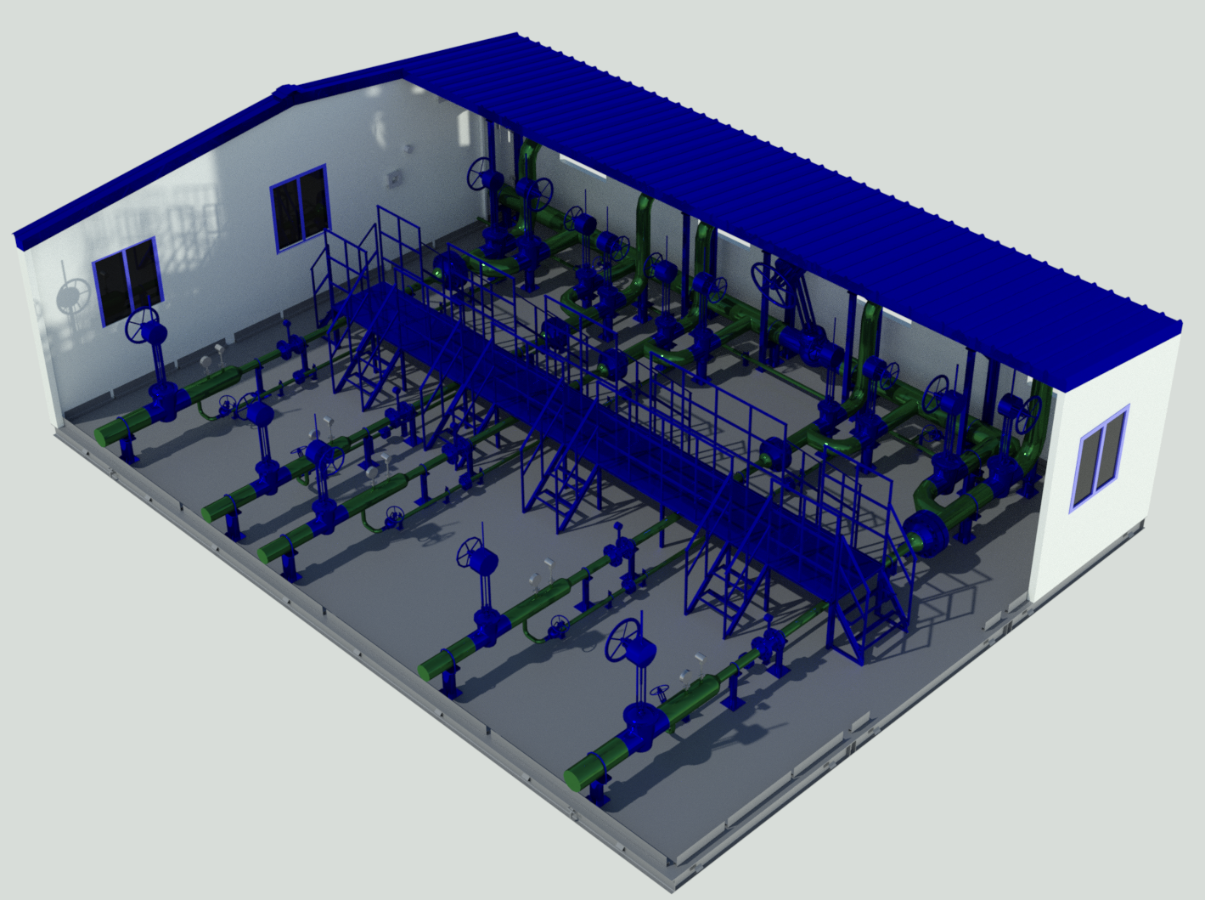

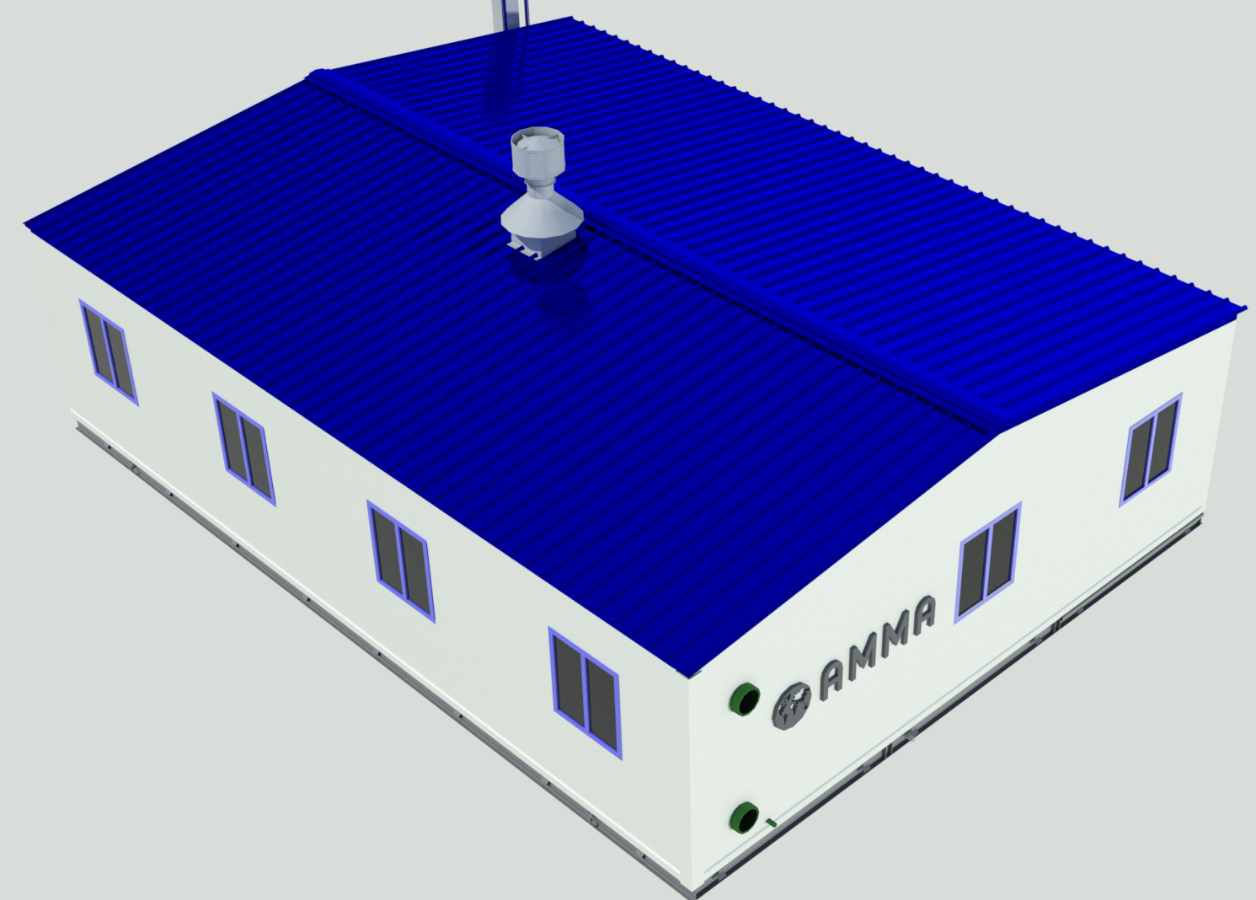

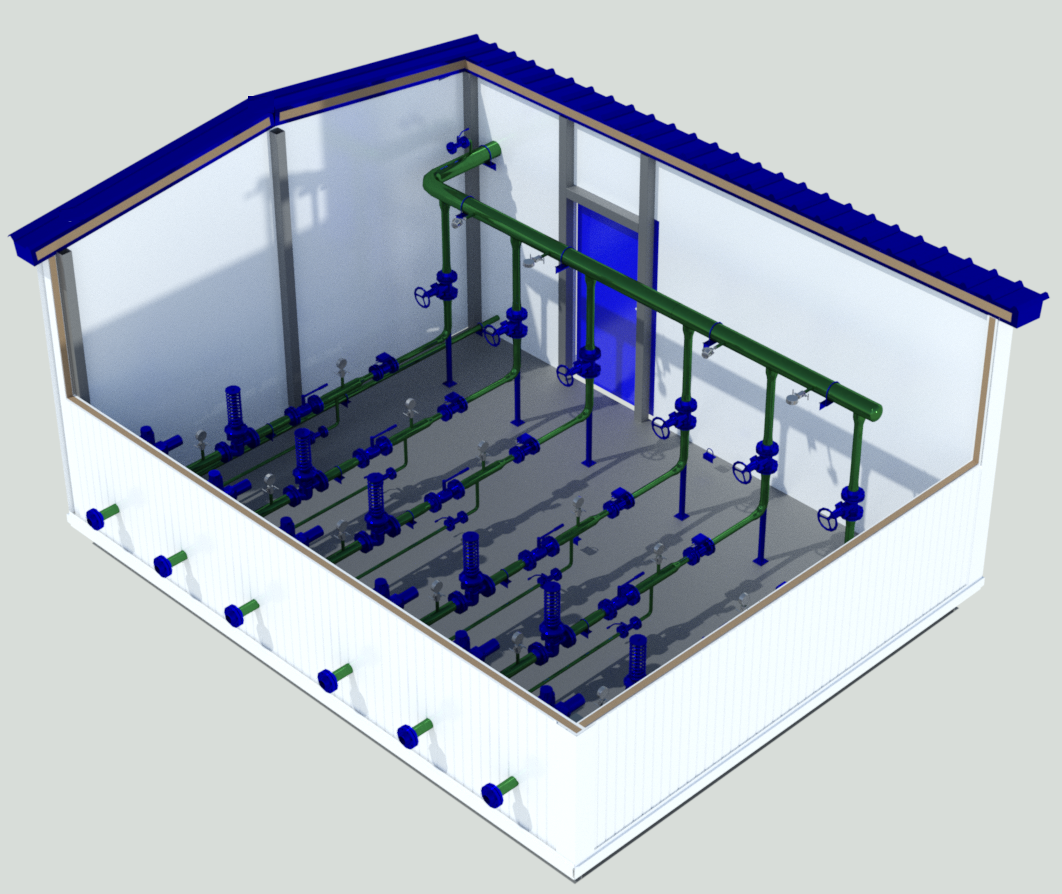

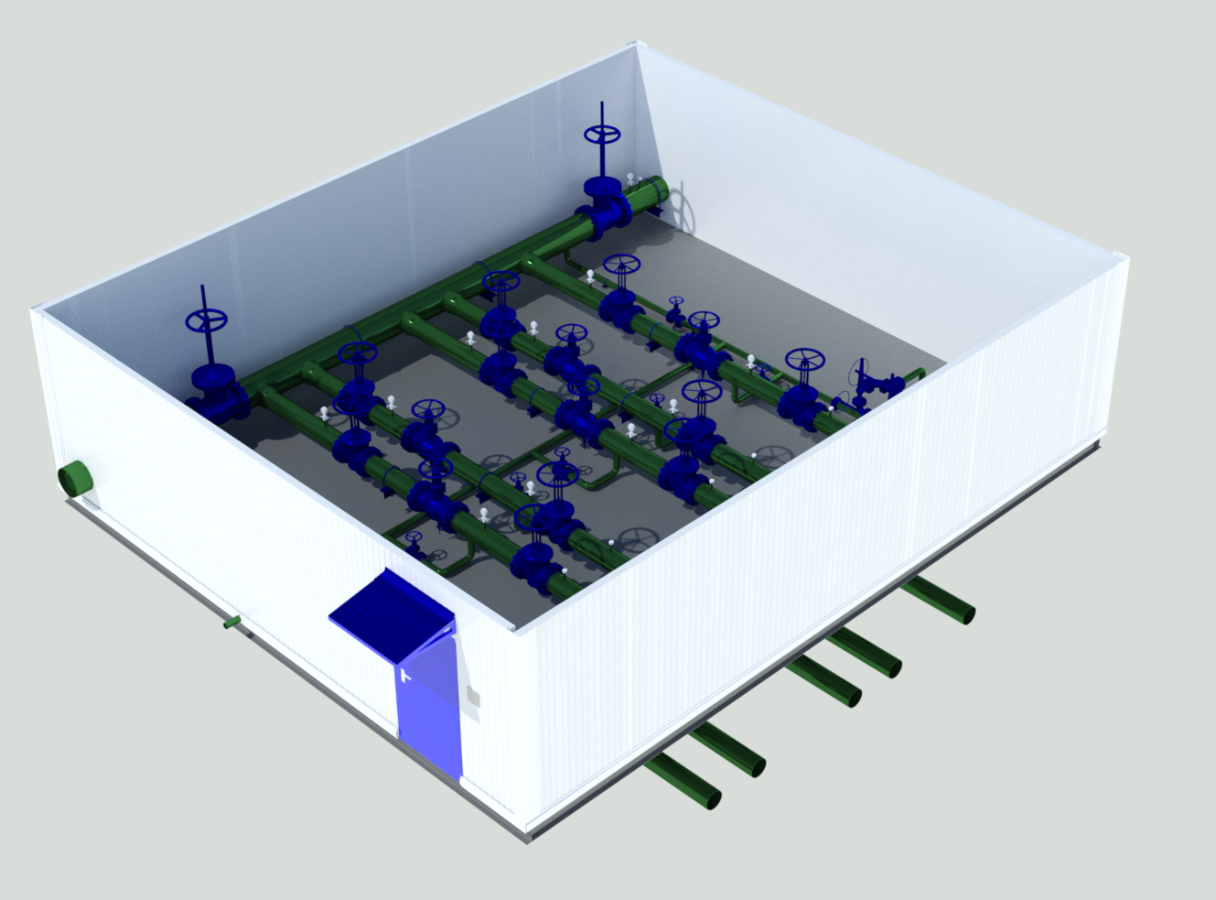

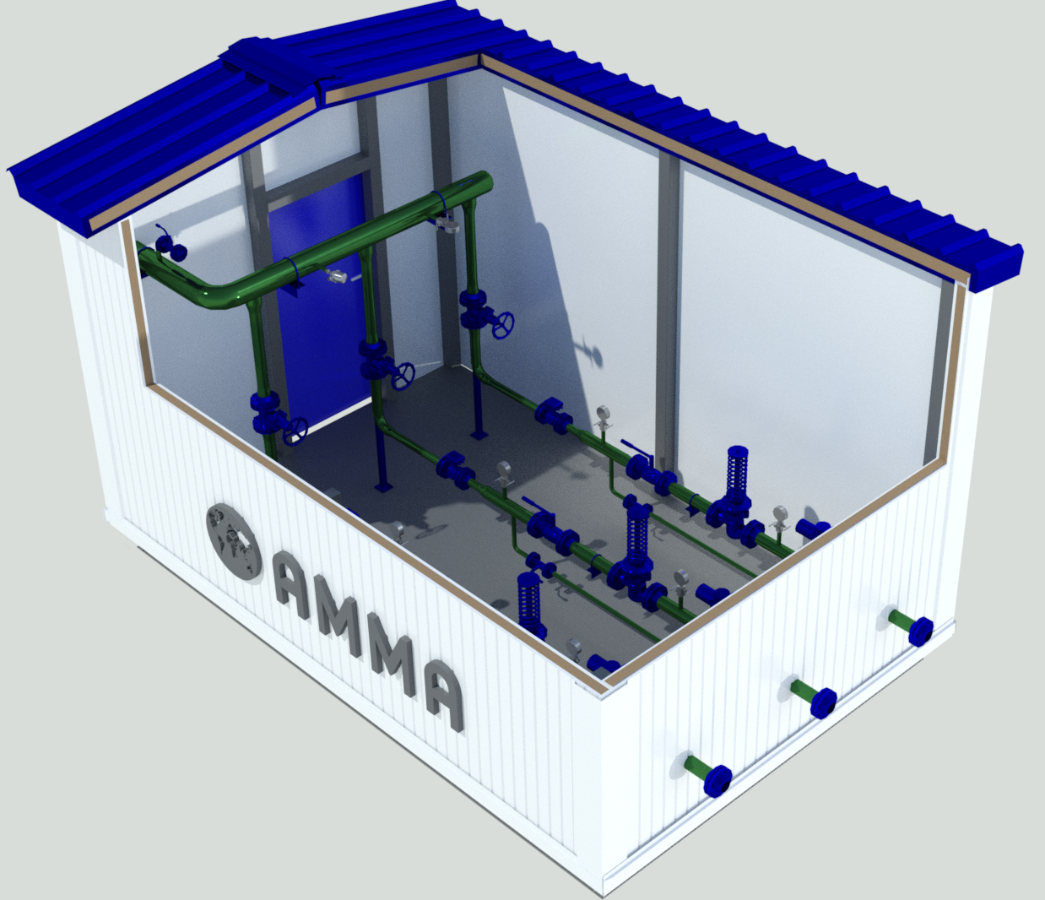

Галерея

БЛОК ВОДОРАСПРЕДЕЛИТЕЛЬНЫЙ АММА-БРВ

Условное обозначение

БЛОК ВОДОРАСПРЕДЕЛИТЕЛЬНЫЙ АММА-БРВ

Варианты типовых исполнений

БЛОК ВОДОРАСПРЕДЕЛИТЕЛЬНЫЙ АММА-БРВ

Габаритные размеры

БЛОК ВОДОРАСПРЕДЕЛИТЕЛЬНЫЙ АММА-БРВ

Сертификаты
