БЛОКИ ТЕХНОЛОГИЧЕСКИЕ ББТ-АММА
Камеры приточные
ОПИСАНИЕ

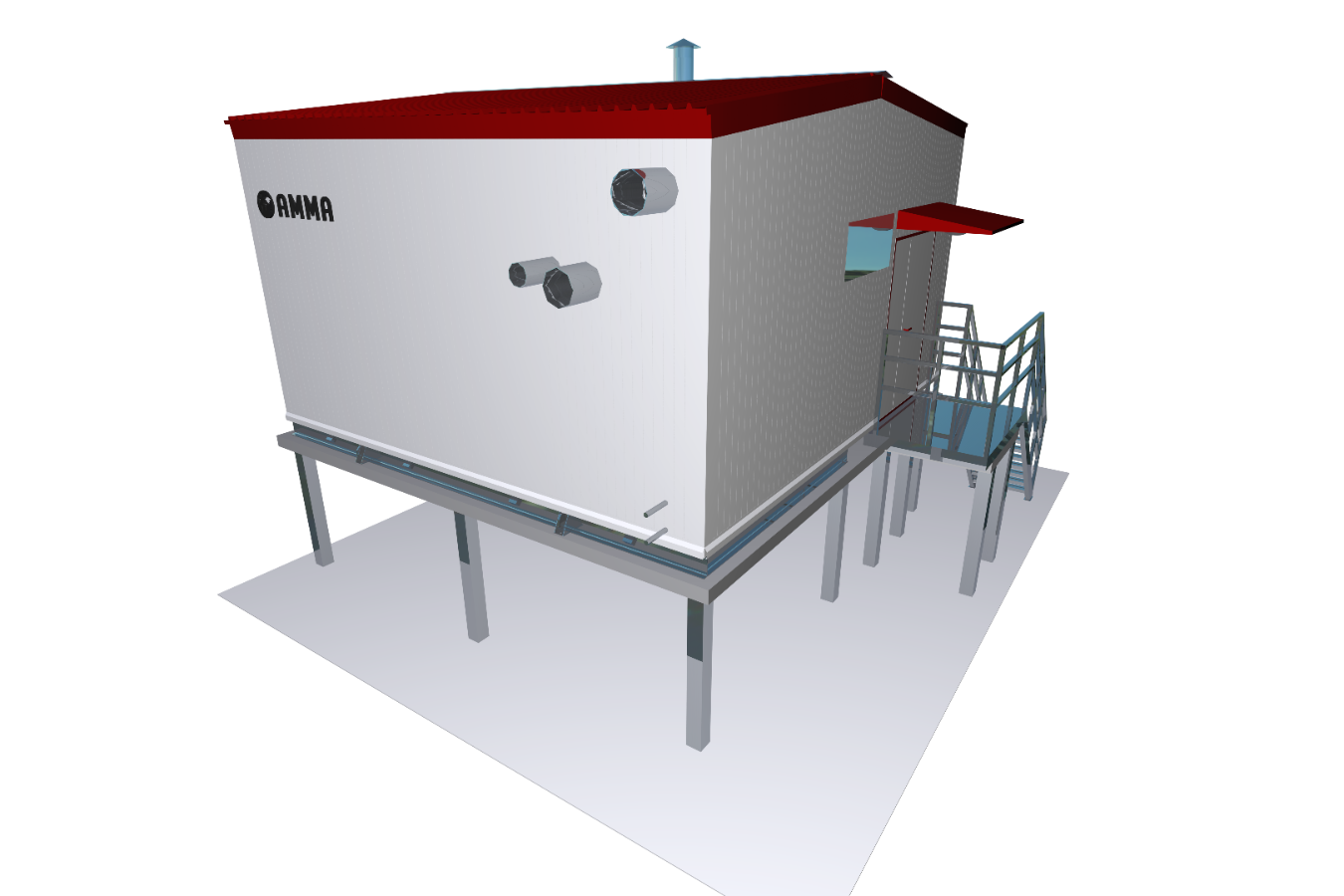

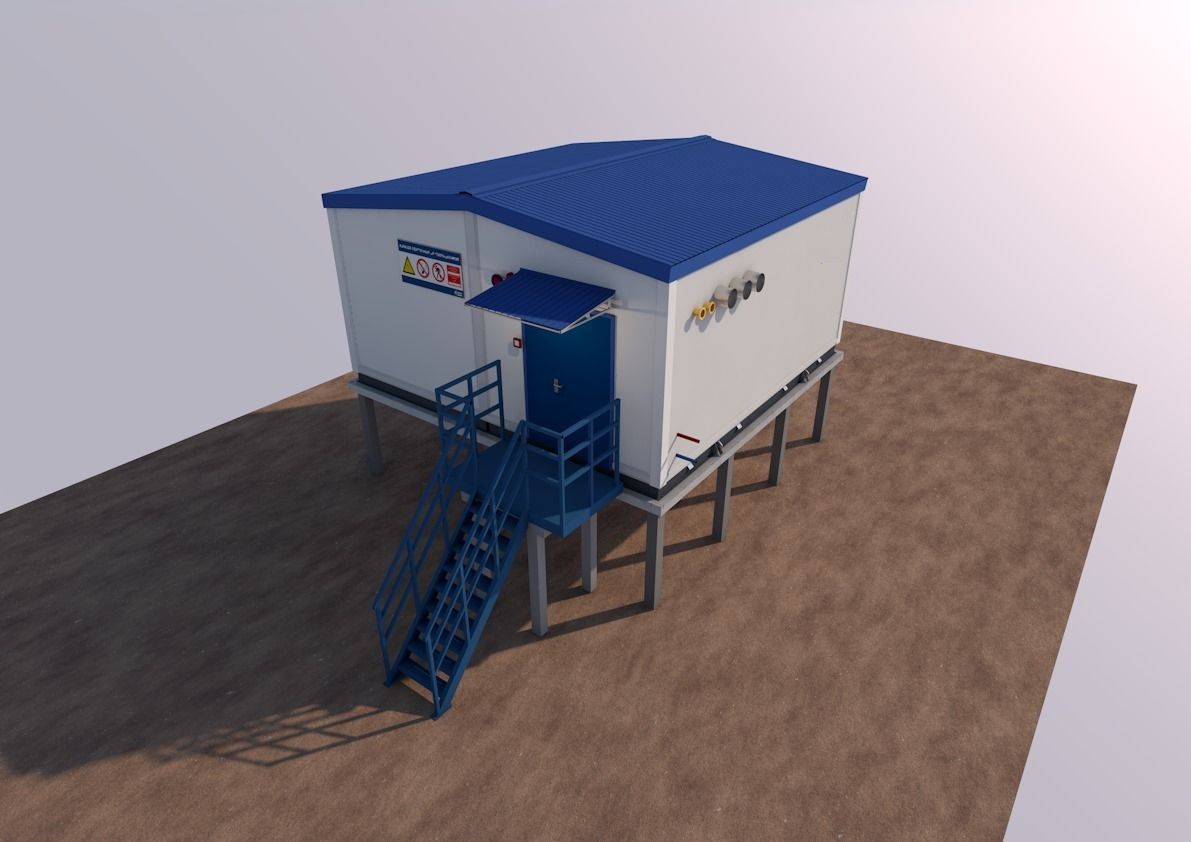

Камера приточная ООО НПП “АММА” представляет собой здание блочно-модульного типа полной заводской готовности, запорно-регулирующей арматурой и приборами КИПиА.
В качестве стеновых и кровельных ограждений блок-боксов применяются трехслойные металлические сэндвич-панели с утеплителем.
Уровень автоматизации камеры позволяет осуществлять эксплуатацию без постоянного присутствия обслуживающего персонала непосредственно у аппаратов и агрегатов.
Предусмотрена автоматическая противоаварийная защита и блокировки технологического оборудования при возникновения аварийных ситуаций, аварийная и технологическая сигнализация, передается системой управления в операторную.
ФУНКЦИИ
Способствуют исполнению всех процессов обработки воздуха:
- фильтрация;
- нагрев;
- охлаждение;
- увлажнение;
- шумопоглащение;
- дезинфекция.
ГАБАРИТНЫЕ РАЗМЕРЫ
Габаритные размеры камеры выбираются в зависимости от количества, габаритных размеров приточных установок и наличия другого технологического и вентиляционного оборудования.
Габариты и вес оборудования блоков подбирается исходя из возможности транспортировки их железнодорожным и автомобильным транспортом. Блок-модули выполнены максимальной заводской готовности.
КАЧЕСТВО
Металлоконструкции изготавливаются в соответствии с требованиями ГОСТ 23118-2012 «Конструкции стальные строительные» и СП 53-101-98 «Изготовление и контроль качества стальных строительных конструкций».
Несущие конструкции и трубопроводы подвергаются антикоррозионной обработке.
Автоматизация объектов отопления, вентиляции камеры приточной вентиляции обеспечивает:
- контроль технологического процесса и работы оборудования вентиляции;
- необходимую последовательность операций при управлении оборудованием;
- автоматическую защиту оборудования.
- приточные установки;
- узел управления.
- местное управление с ЛСУ и дистанционное из операторной;
- открытие/закрытие воздухозаборного клапана, сблокированного с работой вентилятора;
- управление прогревом воздухозаборного клапана;
- индикация запыленности фильтра без остановки системы;
- предварительный нагрев наружного воздуха в электронагревателе путем дискретного управления ступенями нагрева электрокалорифера по датчику наружного воздуха;
- защита электрического калорифера от перегрева;
- контроль неисправности и остановки вентилятора;
- контроль температуры приточного воздуха и обратного теплоносителя;
- сигнализация низкой температуры обратного теплоносителя;
- регулирование температуры приточного воздуха посредством управления регулирующим клапаном на теплоносителе водяного воздухонагревателя;
- защита водяного воздухонагревателя от замораживания по температуре воды и по температуре воздуха после воздухонагревателя;
- переход «Зима/Лето» автоматически по датчику температуры наружного воздуха или в ручном режиме;
- защита от коротких замыканий и перегрузок в электрических цепях;
- взаиморезервирование установок по наработке;
- включение резервной установки при выходе из строя рабочей с подачей сигнала в операторную;

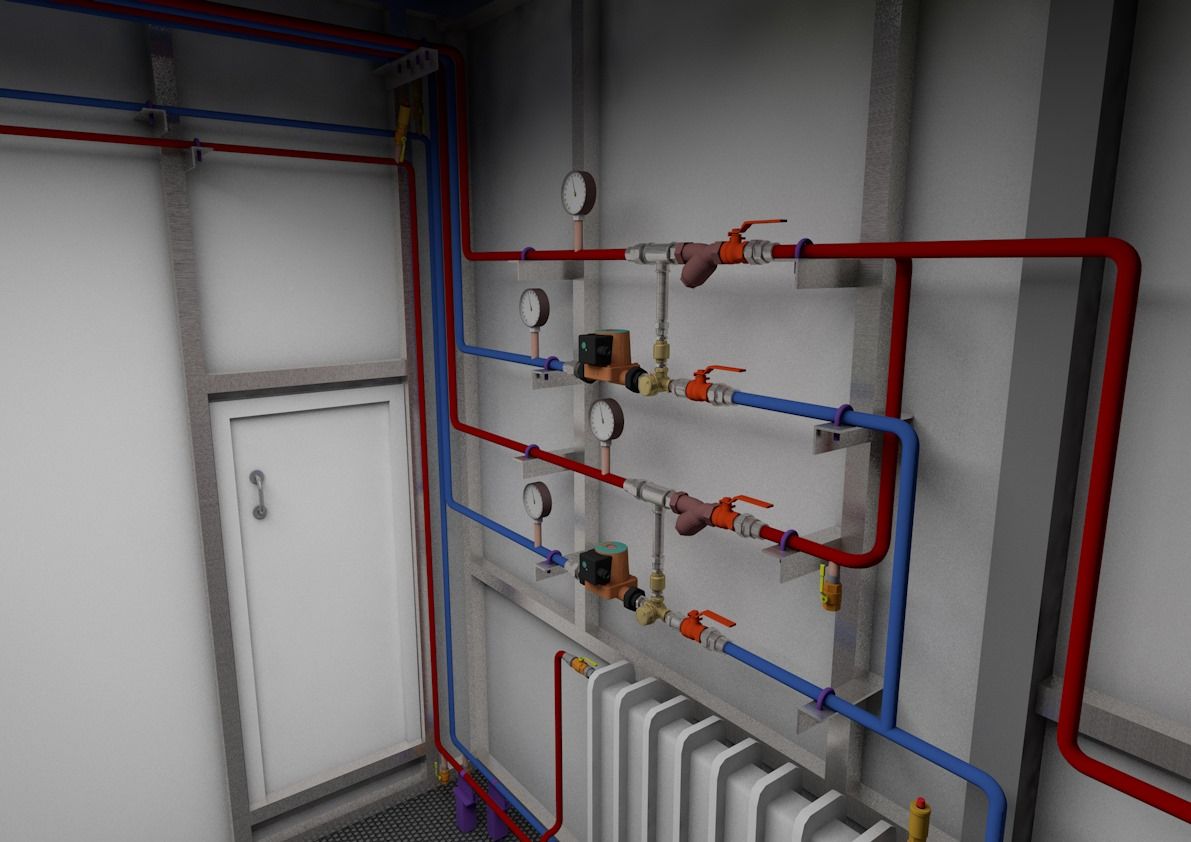

- местный контроль температуры и давления теплоносителя на подающем и обратном трубопроводе.

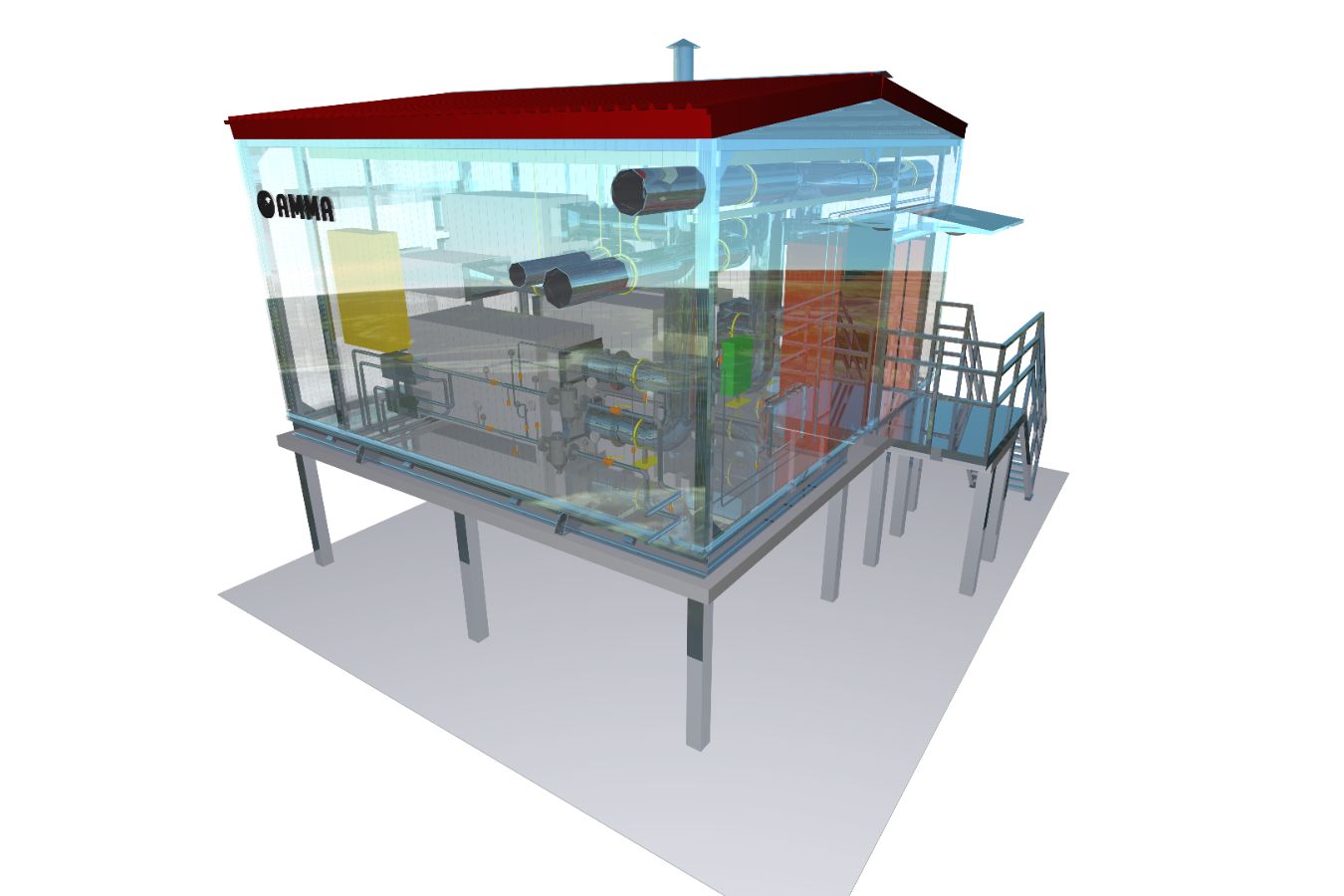

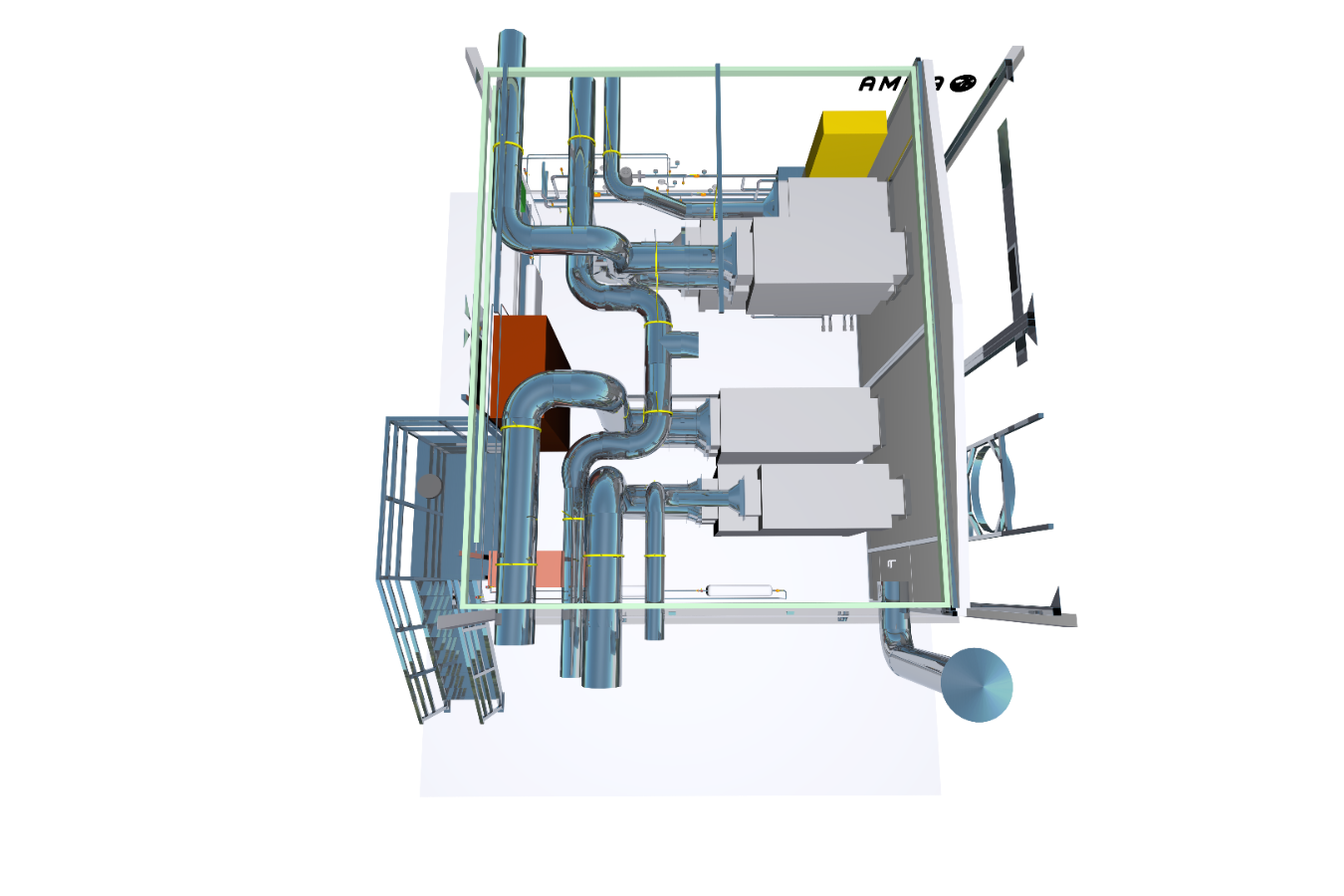

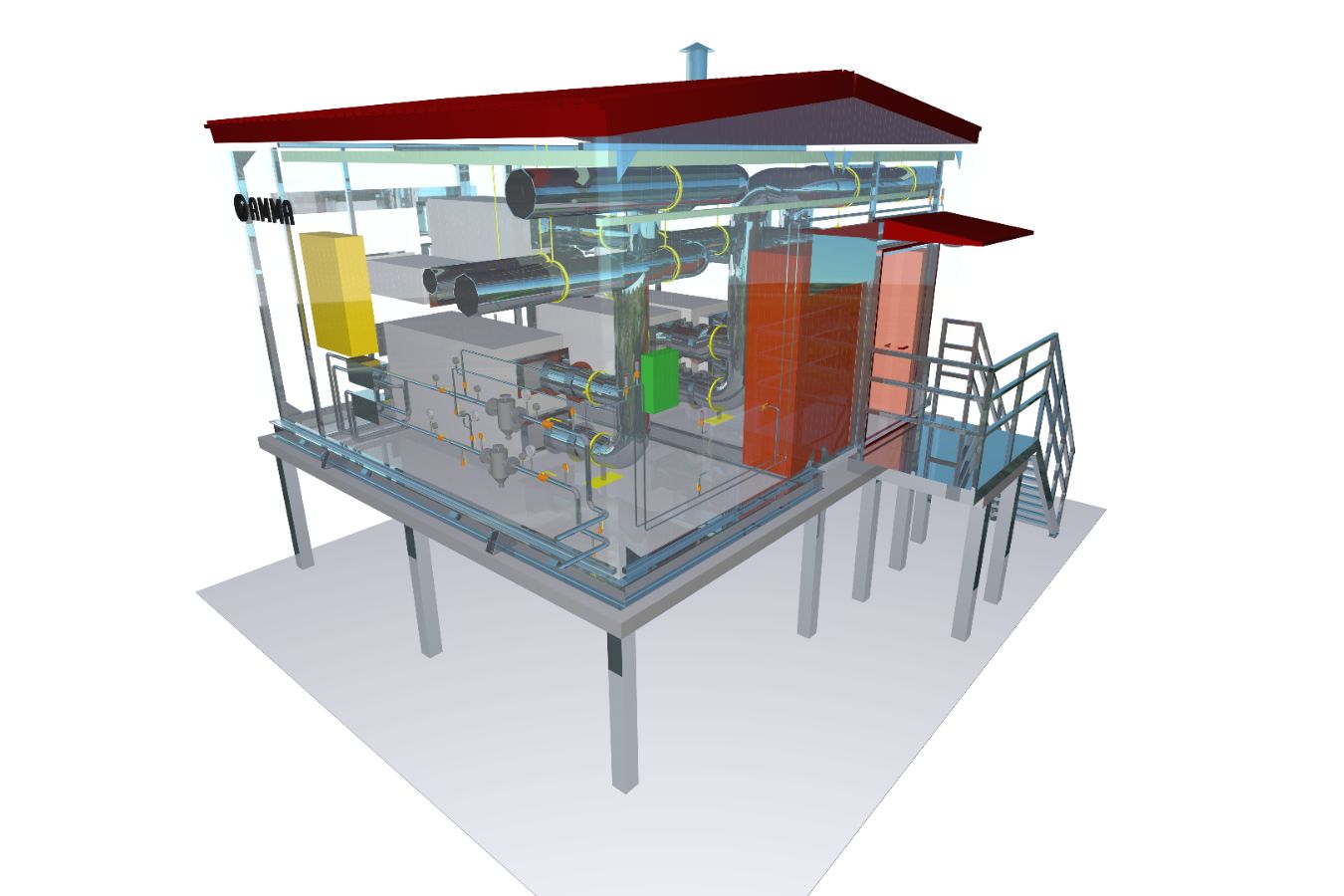

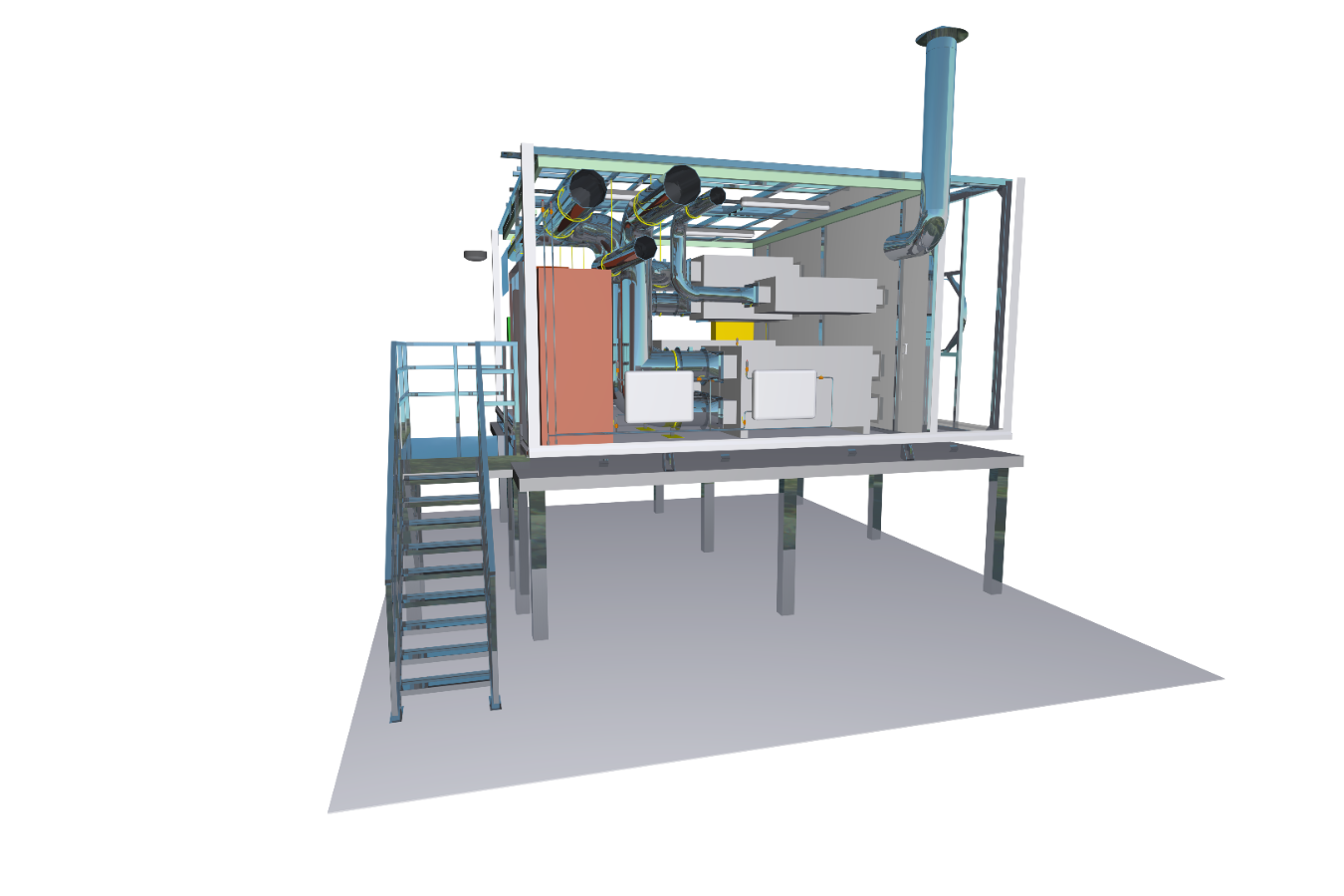

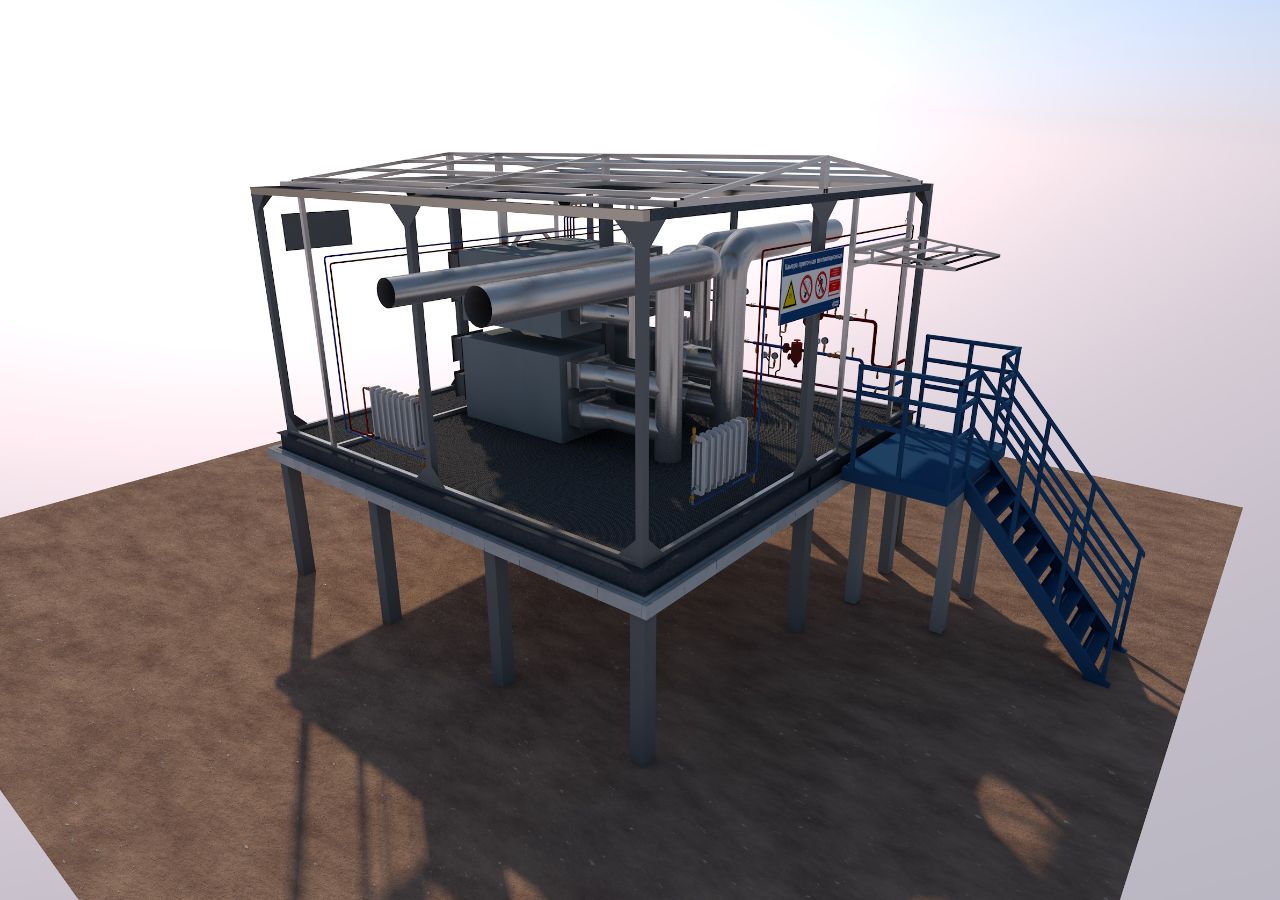

В блок- боксе размещены приточные установки П1, П2, П3 и П4, со 100% резервированием.
Для вентиляции блока приточной камеры и создания 5-ти кратного подпора применяется приточная установка П1 со 100% резервом.
Забор воздуха осуществляется через воздухозаборную трубу (в комплект поставки не входит)
Все воздуховоды предусматриваются из тонколистовой оцинкованной стали по ГОСТ 14918-80. Все отопительно-вентиляционное оборудование заземляется с учетом требований ПУЭ. Монтаж, испытание, пуско-наладочные работы производятся в соответствии с СП 73.13330.2016 «Внутренние санитарно-технические системы зданий»
Электроснабжение выполняется по I категории надежности. Напряжение сети 380/220В.
Питание потребителей электроэнергией осуществляется от шкафа ВРУ, установленного внутри камеры приточной вентиляции. Для питания и управления приточными установками в помещении камеры предусмотрена установка щитов управления ЩВ1, ЩВ2, ЩВ3, ЩВ4.
Силовые и осветительные сети выполнены кабелями марки ВВГнг(А)-LS и ВВГнг(А)-FRLS, проложенными в кабель-каналах и гофрированных трубах, частично в металлических трубах.Выбор электропроводки предусмотрен согласно ГОСТ Р 50571.5.52-2011 «Электропроводки» и ПУЭ седьмого издания, раздела 7, главы 7.1.
Электроосвещение плавучей насосной станции предусмотрено в соответствии с СП 52.13330.2011 «Естественное и искусственное освещение».
Выбор светильников произведен в соответствии с характеристикой среды и назначением помещения. Управление рабочим освещением осуществляется выключателями — переключателями и выключателями, установленными около входа в помещения.
Предусмотрены следующие виды освещения:
- рабочее;
- аварийное;
- ремонтное.
В целях электробезопасности предусмотрено защитное зануление открытых проводящих частей с помощью специальных проводников, присоединенных отдельным зажимом к РЕ и РЕN проводникам.
Защитное заземление электропотребителей выполнено специальной дополнительной жилой (защитный проводник РЕ).
Погрузка камеры приточной ООО НПП “АММА” на транспортное средство должно производиться крановыми средствами соответствующей грузоподъемности, снабженными траверсами и чалочными устройствами.
Подъем камеры приточной ООО НПП “АММА” разрешается только за предусмотренные для этого элементы.
Подъем камеры приточной ООО НПП “АММА” другими способами запрещается.
Крепление камеры приточной ООО НПП “АММА” к транспортным средствам должно производиться по техническим условиям погрузки и крепления грузов для каждого вида транспорта.
Габаритные размеры камеры приточной ООО НПП “АММА” соответствуют требованиям габаритов погрузки «Техническим условиям погрузки и крепления груза» МПС России.
АММА гарантирует соответствие камеры приточной ООО НПП “АММА” технической документации при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации — 12 (двенадцать) месяцев с даты установки или 18 месяцев с даты поставки в зависимости от того, который срок наступит раньше.
Гарантийные сроки примененных в камере приточной ООО НПП “АММА”комплектующих изделий установлены заводами-изготовителями этих изделий, которые несут ответственность за их качество.
Гарантийный срок может быть согласован с Заказчиком.
